Upozorenje! Prije zamjene osigurača morate utvrditi i ukloniti uzrok pregorjelog osigurača. Kako bi se izbjegao kvar električne opreme, ne smiju se postavljati osigurači s povećanim nazivnim vrijednostima ili osigurači domaće izrade.
Redoslijed izvršenja
1. Pripremite automobil za rad (pogledajte "Priprema automobila za održavanje i popravak").

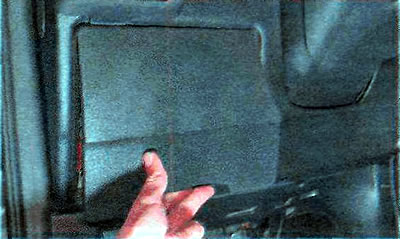

Bilješka: Daljnji tijek operacije prikazan u točkama 2-5 vrijedi samo za model Astra. Na modelu Zafira dovoljno je jednostavno skinuti poklopac bloka.

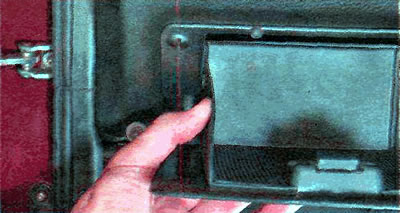

2. Za zamjenu osigurača u jedinici koja se nalazi u putničkom prostoru vozila, otvorite ladicu za male predmete na ploči s instrumentima i uklonite je tako da je stisnete na rubovima kako biste oslobodili graničnike otvaranja iz zahvata s pločom s instrumentima.

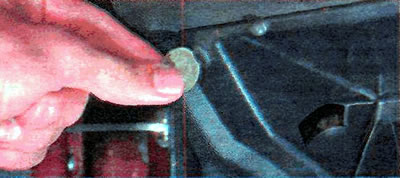

3. Koristeći novčić ili bilo koji drugi plosnati predmet, okrenite zasune poklopca montažnog bloka za 90° (u otvorenom položaju, utor u glavama za zaključavanje trebao bi biti vodoravan).

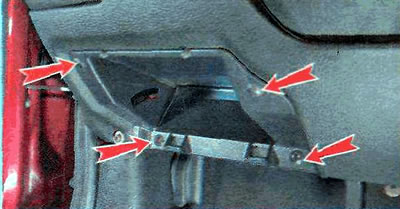

Bilješka: Poklopac montažnog bloka pričvršćen je s četiri spojnice.

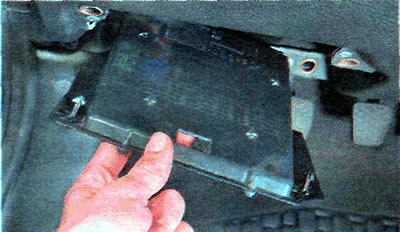

4. Uklonite poklopac montažnog bloka.

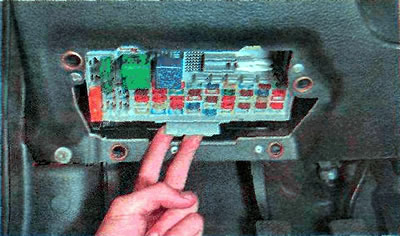

5. Pritisnite zasun i okrenite montažni blok prema sebi.

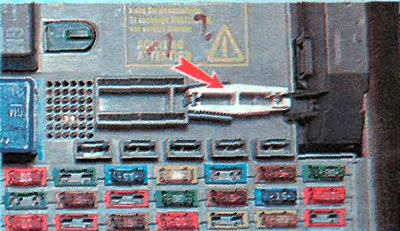

Bilješka: Kutija s osiguračima i relejima sadrži pincetu za vađenje osigurača.

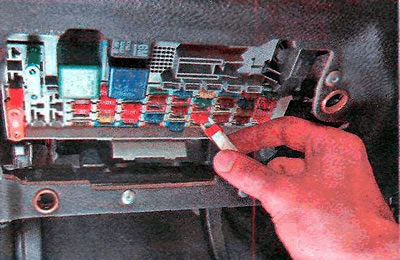

6. Prema dijagramu na stražnjoj strani poklopca, a prema tablica 14.8 pronalazimo osigurač neispravnog kruga i uklanjamo ga.

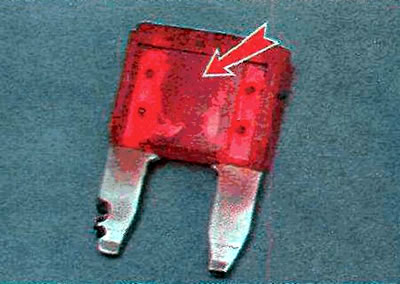

Neispravan osigurač može se prepoznati po pregorjeloj žarnoj niti.
Preporuka. Ponekad navoj osigurača ostane netaknut dok je njegov spoj unutar osigurača prekinut. Nemoguće je vizualno identificirati takav kvar. U tom slučaju možete procijeniti stanje osigurača pomoću ohmmetra.
7. Ugradite novi osigurač odgovarajuće snage.
8. Okrenite blok za montiranje od sebe dok ne sjedne na mjesto, postavite poklopac bloka za montiranje i kutiju za male predmete na mjesto.

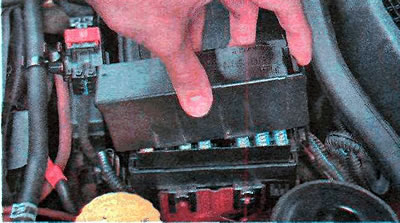

9. Za zamjenu osigurača u bloku koji se nalazi u odjeljku motora, otvorite poklopac motora, pritisnite zasun i uklonite poklopac bloka.

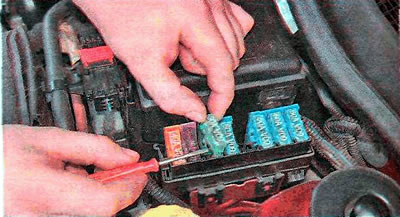

10. Prema dijagramu s unutarnje strane poklopca montažnog bloka i prema tablica 14.10 pronalazimo osigurač neispravnog strujnog kruga i uklanjamo ga izvlačenjem odvijačem.
11. Ugradite novi osigurač odgovarajuće snage i zatvorite poklopac kutije s osiguračima.

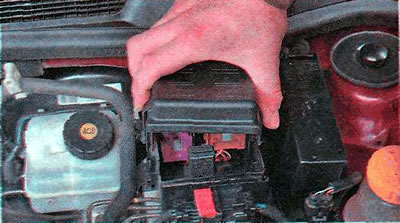

12. Za zamjenu releja u glavnom relejnom bloku koji se nalazi u odjeljku motora, otvorite poklopac motora, pritisnite zasune i otvorite poklopac montažnog bloka.
13. Prema dijagramu na vanjskoj strani poklopca montažnog bloka i prema tablica 14.11 nalazimo relej neispravnog strujnog kruga.

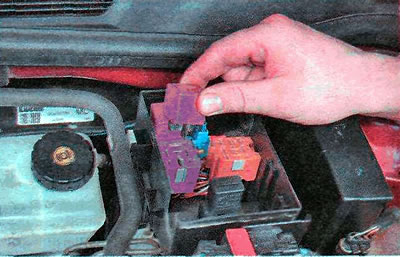

14. Uklonite neispravni relej protresanjem s jedne na drugu stranu.
Preporuka. Možete potvrditi da je relej neispravan tako da ga provjerite (pogledajte "Provjera releja") ili instaliranjem drugog na njegovo mjesto - onog za koji se zna da ispravno radi.)
15. Instalirajte novi relej istog tipa kao neispravni. Istodobno poravnavamo njegove terminale s utorima montažnog bloka i guramo ga dok se ne zaustavi.
16. Zatvorite poklopac montažnog bloka.
