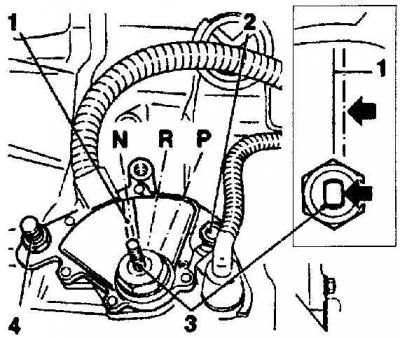

1. Маркиране
2. Болт
3. Вал за избор на скорости
4. Болт
Превключвател за заключване на стартера и светлини за заден ход
Инхибиторът на стартера и превключвателят за светлини за заден ход включва светлините за заден ход, когато селекторът на предавките е в подходящо положение и предотвратява стартирането на двигателя, когато е включена която и да е предавка.
Оттегляне
1. Преместете скоростния лост в позиция N.
2. Отстранете батерията и опората за батерията, за да получите достъп до превключвателя.
3. Отстранете кабела на скоростния лост от скоростния лост на скоростната кутия. Развийте гайката и свалете лоста от вала на предавката.
4. Изключете електрическия конектор на превключвателя, разположен на проводниците.
5. При 1.8L и 2.0L двигатели отстранете щеката за измерване на маслото на скоростната кутия, развийте гайката и отстранете тръбата на щеката.
6. Отстранете гайката от избрания вал.
7. Свалете монтажния болт на плочата на превключвателя и извадете превключвателя от двигателното отделение.
8. Инсталирайте в реда, обратен на премахването. В този случай е необходимо да регулирате превключвателя.
Коригиране
Предупреждение! Преди да регулирате превключвателя, проверете дали кабелът за избор е правилно регулиран.
1. Преместете скоростния лост в позиция N.
2. Отстранете батерията и опората за батерията, за да получите достъп до превключвателя.
3. Отстранете кабела на скоростния лост от скоростния лост на скоростната кутия. Развийте гайката и свалете лоста от вала на предавката.
4. При трансмисия в неутрално положение, шайбите на селекторния вал трябва да са успоредни на маркировките върху корпуса на превключвателя (вижте Фиг. Превключвател за блокировка на стартера и светлини за заден ход). Ако е необходимо регулиране, разхлабете монтажните болтове на тялото на превключвателя и завъртете превключвателя в желаната позиция.
5. Поставете скоростния лост и го закрепете с гайката. Свържете селекторния кабел към лоста и го закрепете със скоба.
6. Поставете батерията и проверете работата на превключвателя.
