Съдържание: Активни кабели ⬇ Ръководство за улуци ⬇ Преден водач ⬇ Плъзгащ се блок ⬇ Плъзгащ се блок водач ⬇
1. Сглобката на люка на покрива трябва да се демонтира, както е описано в Раздел 50, преди да се сменят следните части.
Активни кабели
2. Активните кабели винаги трябва да се сменят по двойки, дори ако само единият е повреден.
3. След като конструкцията на люка на покрива е свалена, развийте винтовете за закрепване на улука и свалете улука. Също така отстранете механизма за задвижване на коляновия вал.
4. Извадете тапите от задните краища на релсите на покрива.
5. Отстранете кабелите от водачите на покрива. Отделете ги от плъзгащите се блокове на водачите (вижте Фигура 11.80).

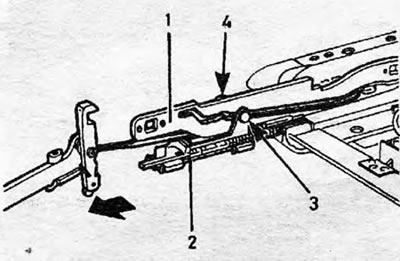

Фигура 11.80. Конструкция на края на работния кабел.; 1. Водачи на плъзгащи се блокове; 2. Кабел; 3. Болт; 4. Задържаща скоба
6. Монтирайте нови кабели в направляващите елементи на покрива. Монтирайте плъзгащите се блокове и ги закрепете с щифтове и скоби. Пружинните скоби са поставени от външните страни на водачите (вижте Фигура 11.81).

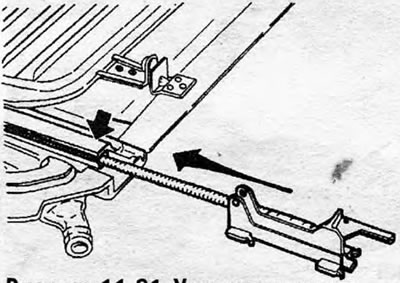

Фигура 11.81 Инсталиране на кабели.
7. Плъзнете водачите на кабела напред, докато щифтовете им се подравнят, както е показано на Фигура 11.79. Регулирайте коляновия механизъм, както е описано по-горе.
8. Монтирайте капачките на покривните релси и улука.
Ръководство за улуци
9. Разхлабете винтовете за монтаж на улука и свалете улука. Също така свалете капачките на коляновия вал и релсите на покрива.
10. Издърпайте частично кабелите, докато водачът на улука и свързващата щанга могат да бъдат извадени от плъзгащия се блок (вижте Фигура 11.82).

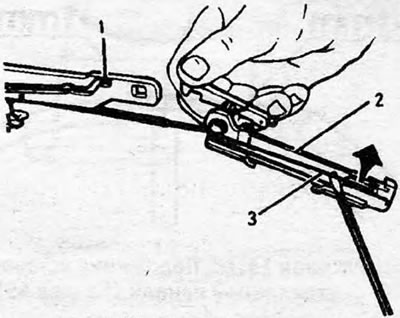

Фигура 11.82 Конструкция на водача на улука. 1. Водач на плъзгащ се блок; 2. Водач за улуци; 3. Мотовилка
11. Монтирайте новата направляваща и кормилна щанга. Натиснете плъзгащия се блок и водача на улука напред, докато лостът се вмести в вдлъбнатината на водача на покрива.
12. Регулирайте водачите на жилата и коляновия вал, както е описано в Раздел 51 (вижте точки 6 и 7) и в раздел 49 (вижте точки 22 до 25 включително).
13. Монтирайте капачките на релсите на покрива и улука.
Преден водач
14. Процесът е подобен на описания за премахване на водача на улука. Предният водач е прикрепен към водача на плъзгащия блок (вижте Фигура 11.83).

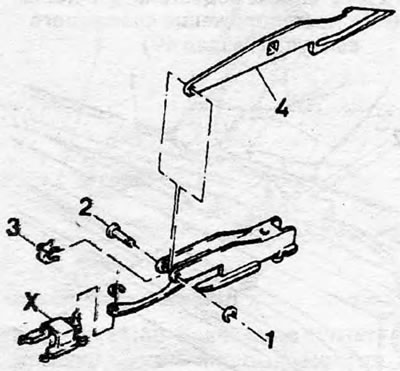

Фигура 11.83. Конструкция на предния водач. 1. Пружинна скоба; 2. Фиба за коса; 3. Пружинна скоба; 4. Преден водач; X. Плъзгащ се блок
15. При монтажа леко смажете повърхностите на плъзгащия се блок. Регулирайте водачите на жилото и коляновия вал, както е описано по-горе.
Плъзгащ се блок
16. Продължете както при смяната на кабела, докато получите достъп до водача на плъзгащия се блок. Отстранете пружинната скоба и отделете плъзгащия се блок от водача му (вижте Фигура 11.84).

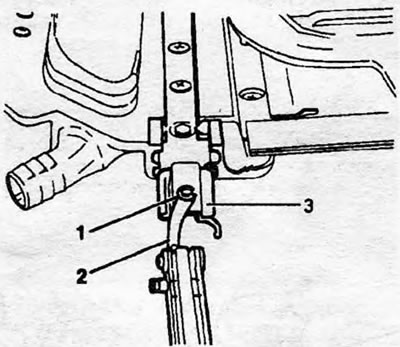

Фигура 11.84. Проектиране на плъзгащ се блок. 1. Задържащ пръстен; 2. Мотовилка; 3. Плъзгащ се блок
17. Монтирайте новия плъзгащ се блок и го закрепете с новата пружинна скоба. Леко смажете повърхностите на плъзгащите се блокове.
18. Сглобяването се извършва чрез изпълнение на горните стъпки в обратен ред; регулирайте водачите на жилата и коляновия вал, както е описано по-горе.
Плъзгащ се блок водач
19. Отново, процесът е подобен на описания за подмяна на кабела. За подробности относно сглобяването вижте Фигура 11.85.

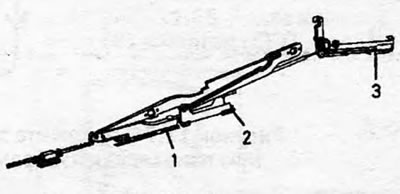

Фигура 11.85. Конструкция на водач на плъзгащ се блок 1. Преден водач; 2. Водач за кабели; 3. Водач за улуци
