Съдържание: Премахване ⬇ Монтиране ⬇
Премахване
Внимание! На автомобили с 2,2-литров бензинов двигател, автоматична трансмисия и теглич от 10/1999 г. се монтира маслен радиатор за охлаждане на трансмисията, който е прикрепен към радиатора на охладителната система с четири болта.
1. Изключете клемата на заземяващия проводник от батерията.
2. Източете охлаждащата течност (вижте съответната глава).
3. Отстранете горните капаци на радиатора, като завъртите страничните скоби на ¼ оборот и развийте болтовете, разположени под капаците.
Автомобили с 2.5L дизелов двигател
4. Свалете горния капак на двигателя и разкачете тръбопровода за усилващ въздух (вижте съответната глава).
5. Освободете маркуча за охлаждащата течност, водещ към разширителния съд от стойката 1 на радиатора (вижте илюстрацията).
6. Отстранете вентилатора на радиатора заедно с виско съединителя.
7. Освободете охлаждащия маркуч от държача на дифузора на вентилатора на радиатора.
8. Освободете дифузера на вентилатора на радиатора от щипките, като го завъртите настрани и го извадете. бутане нагоре.
Автомобили с V6 двигател
9. Извадете батерията.
10. Отстранете камерата за предварително натрупване на въздух.
11. Отстранете спирателния кран за вторичен въздух близо до радиатора, като разхлабите скобите на въздуховодите и първо маркирате въздуховодите с боя или тиксо, за да не ги разбъркате при монтажа. Монтажната позиция на вентила също трябва да бъде маркирана.
12. Автомобили с климатик. Отстранете двата болта, закрепващи топлообменника на климатика към радиатора.
13. Разкачете горния и долния маркуч на радиатора, както и маркуча, свързващ разширителния съд и радиатора, като разхлабите закрепващите ги скоби. За V6 и 2.5L дизелови превозни средства, откачете двата маркуча и захранващия проводник на помпата на спомагателната охлаждаща течност от радиатора.

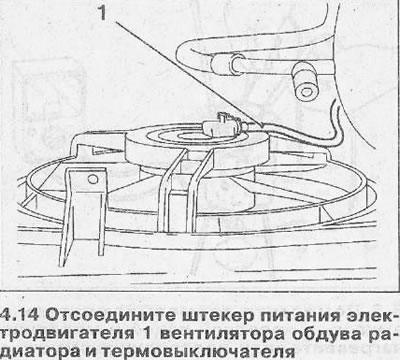

14. Изключете щепсела на електродвигателя 1 на вентилатора на радиатора и термопревключвателя, който се намира отстрани на радиатора (вижте илюстрацията).

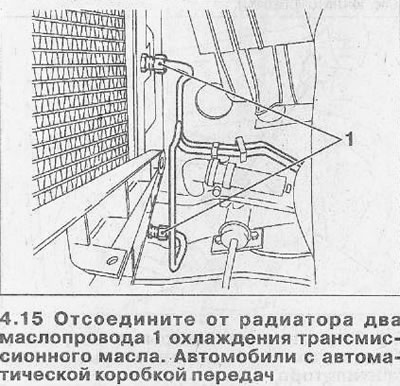

15. Автомобили с автоматична скоростна кутия. Разкачете двете линии за охлаждане на трансмисионното масло 1 от радиатора и запушете отворите им, за да предотвратите навлизането на замърсяване (вижте илюстрацията).

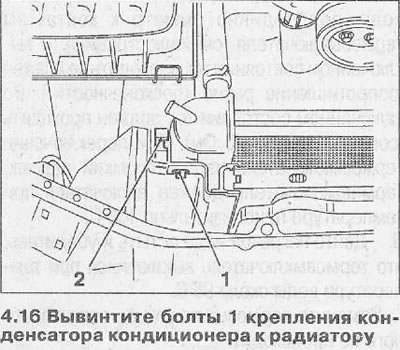

16. Автомобили с климатик. Развийте болтовете 1, закрепващи кондензатора на климатика към радиатора (вижте илюстрацията).
17. Отстранете фиксиращата скоба 2, преместете радиатора нагоре и го извадете от гумените подложки заедно с вентилатора (вижте илюстрация 4.16).
Монтиране
Ако сменяте радиатора, преместете вентилатора и термопревключвателя от стария на новия.
18. Проверете състоянието на гумените стойки на радиатора и ги сменете, ако са повредени или гумата е напукана.
19. Монтирайте радиатора с вентилатора в гумените възглавници, изправете го и го закрепете със скоби.
20. Свържете захранващия щепсел към термопревключвателя и вентилатора, както и охлаждащите маркучи, и ги закрепете със скоби.
21. Автомобили с автоматична скоростна кутия. Отстранете пробките от отворите на маслопровода и свържете маслопроводите с нови уплътнения към радиатора за охлаждане на трансмисионното масло.
Момент на затягане на маслопроводите 25 Nm.
22. Автомобили с климатик. Закрепете кондензатора на климатика към охлаждащия радиатор.
Автомобили с V6 двигател
23. Монтирайте спирателния вентил за вторичен въздух на мястото за монтаж близо до радиатора. За да направите това, прикрепете вентила към държача, свържете маркуча за въздух и го закрепете със скоба.
24. Автомобили с климатик. Затегнете двата болта, закрепващи радиатора на климатика към радиатора на охладителната система.
25. Поставете батерията.
26. Инсталирайте камерата за предварително натрупване на въздух.
Автомобили с 2.5L дизелов двигател (X25DT)
27. Закрепете маркуча на разширителния резервоар към скобите на кабелния сноп.
28. Инсталирайте дифузера на вентилатора на радиатора и го закрепете в скобите.
29. Затегнете маркуча на охладителната система към дифузора.
30. Монтаж на вентилатор с виско съединител.
31. Монтирайте горния капак на двигателя и тръбата за форсиран въздух.
32. Свържете отрицателния (-) проводник към батерията, настройте часовника и въведете кода в радиото.
33. Монтирайте горния кожух на радиатора и го закрепете.
34. Проверете и, ако е необходимо, регулирайте концентрацията на охлаждащата течност и изпуснете въздух от охладителната система.
