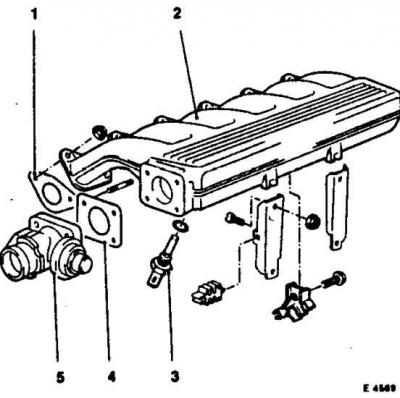

1. Печат
2. всмукателен колектор
3. Термометър
4. Печат
5. Възвратен клапан
Всмукателният колектор трябва да се свали, например при работа по инжекционната система.
Оттегляне
1. Отстранете предпазителя на двигателя и тръбата на ауспуха.
2. Отстранете всмукателния колектор от главата на цилиндъра.
3. За да направите това, отстранете кабела на термометъра за зареден въздух, вакуумния маркуч от възвратния клапан и долната част на всмукателния колектор.
4. Развийте всмукателния колектор от главата на цилиндъра и фиксатора и отстранете уплътненията.
5. Не развивайте уплътнението на възвратния клапан.
Инсталиране
1. Завийте всмукателния колектор върху главата на цилиндъра до 25 Nm, сменете всички уплътнения.
2. Завийте опората на корпуса на масления филтър и връщащата тръба до 25 N.m.
3. Монтирайте щита на двигателя и тръбата на ауспуха.
