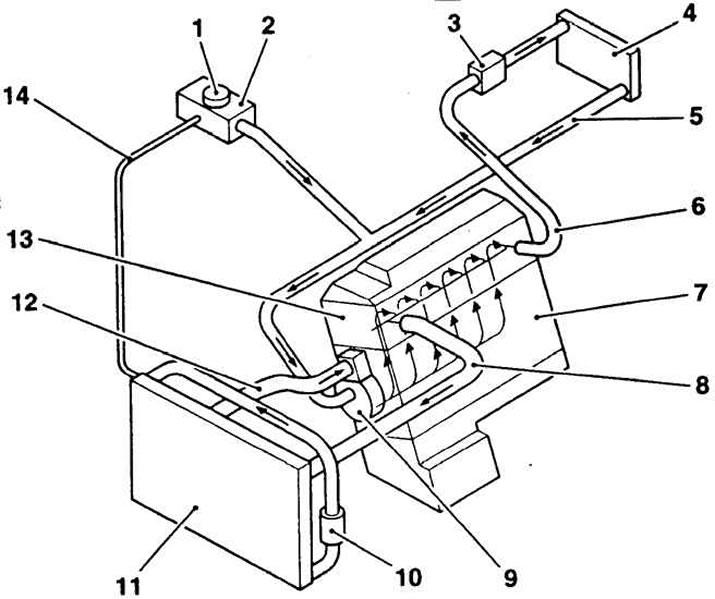

1. Капак
2. Компенсационен резервоар
3. Клапан на нагревателната система
4. Топлообменник на нагревател
5. Тръбопровод за връщане на охлаждащата течност
6. Тръба за подаване на охлаждаща течност
7. Цилиндров блок
8. Тръбопровод за подаване на охлаждащата течност на радиатора
9. Водна помпа
10. Допълнителна помпа
11. Радиатор
12. Връщане на охлаждащата течност на радиатора
13. Цилиндрова глава
14. Маркуч за отстраняване на въздуха
Термостат
Оттегляне
Превозно средство без климатик
1. Източете охлаждащата течност в контейнер.
Предупреждение! Не е необходимо напълно да източвате охлаждащата течност. Достатъчно е нивото на течността да е под корпуса на термостата.
2. Развийте горния капак на двигателя и тръбата за всмукване на въздух.
Автомобил с климатик
3. Развийте виско вентилатора.
4. Развийте нагревателната тръба (1) на корпуса на задвижването на разпределителния вал.
5. Развийте и свалете корпуса на термостата.
6. Отстранете уплътнението от корпуса на термостата.
Инсталиране
1. Почистете повърхността в контакт с уплътнението.
2. Сменете термостата с корпуса.
3. Поставете ново уплътнение в корпуса на термостата, монтирайте термостата в корпуса. В този случай вентилът (2) за обезвъздушаване трябва да попада във водача (1).
4. Завийте корпуса на термостата с въртящ момент от 10 N.m.
5. Завийте нагревателната тръба към корпуса на задвижването на разпределителния вал.
6. Монтирайте тръбата за всмукване на въздух и капака на двигателя.
7. Проверете антифризните свойства на охлаждащата течност, добавете охлаждаща течност и обезвъздушете охладителната система.
