Разглобяване
Предупреждение. Не се препоръчва да разделяте половините на шублера. Всички операции по подмяна на части трябва да се извършват върху сглобения шублер.
Смачкайте спирачните накладки.
С помощта на длето отделете защитните капачки от водещите щифтове.

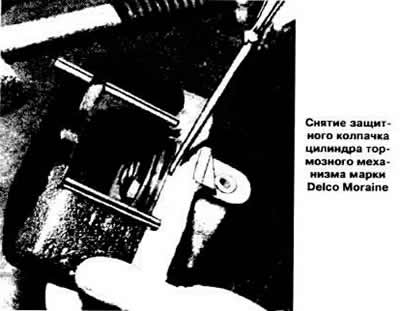

Свалете предпазната капачка на буталото от шублера (вижте снимката).
Преместете леко водещите щифтове навътре в шублера и отстранете защитните капачки от жлебовете на водещите щифтове.

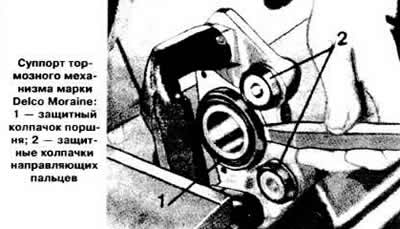

Отстранете предпазните капачки на водещия щифт.
Отстранете водещите щифтове.

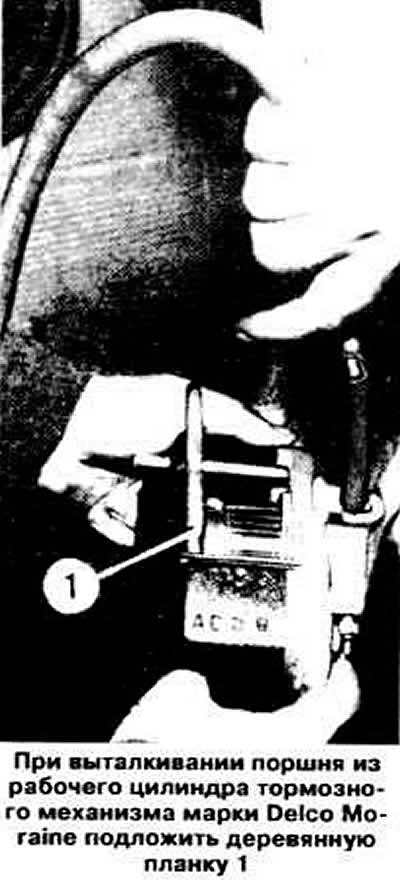

Чрез натискане на поток от сгъстен въздух през отвора за подаване на течност, избутайте буталото от цилиндъра, като поставите дървена дъска с дебелина 15-20 mm между шублера и буталото, за да не повредите буталото.
Затегнете шублера в менгеме с меки подложки и отделете шублера и цилиндъра на колелото.
Използвайте пластмасов клин, за да отстраните уплътнителния пръстен от жлеба на цилиндъра.
Отстранете маншетите от водещите пръсти.
Измийте частите със спирт или спирачна течност и проверете състоянието им.
Сглобяване
Монтирайте уплътнителния пръстен в жлеба на цилиндъра.
Смажете буталото с паста за спирачен цилиндър.
Поставете буталото в цилиндъра, без да го натискате докрай.
Поставете капачката на буталото в жлеба на цилиндъра и я натиснете с помощта на втулка KM 405 или дорник с подходящ диаметър.
Свържете цилиндъра на колелото към шублера. Поставете маншетите върху водещите щифтове, като смажете гнездата за тях с грес от ремонтния комплект.
Монтирайте водещите щифтове така, че жлебът за защитната капачка да е разположен от страната на буталото.

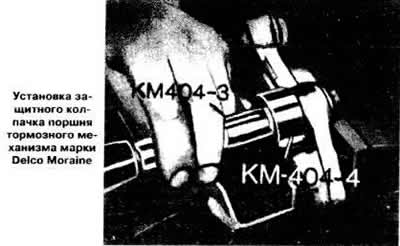

Поставете нови защитни капачки на водещите щифтове, като използвате инструменти KM 402 2 и KM 404 3.
Монтирайте спирачните накладки.
