Премахване и инсталиране на термични екрани

По време на работа на двигателя изпускателната система се нагрява до висока температура. Ето защо, в случай на тежки механични повреди или значителна корозия на термичните екрани, инсталирани на елементите на системата, не забравяйте да ги смените. В допълнение към намаляването на нивото на комфорт в кабината, неизправността на термичните екрани може да доведе до овъгляване на топло- и звукоизолацията на пода на каросерията.

Внимание! Ръбовете на термичния щит на колектора са много остри, така че когато го отстранявате, предпазвайте ръцете си от нараняване с парцали или ръкавици.

Ще ви трябват: "10", гнезда TORX E10.

За да премахнете термичния щит на колектора, направете следното.

1. Изключете проводника от щепсела "минус" на акумулаторната батерия.

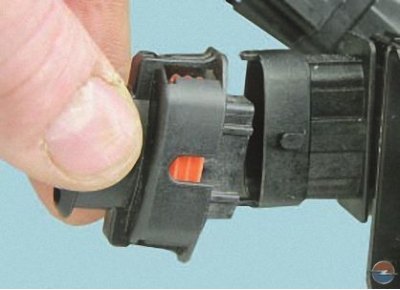

2. Стиснете скобите на блока на кабелния сноп на контролния сензор за концентрация на кислород ...

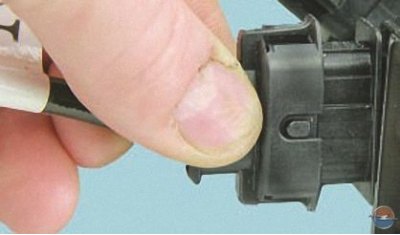

3. ... и изключете блока.

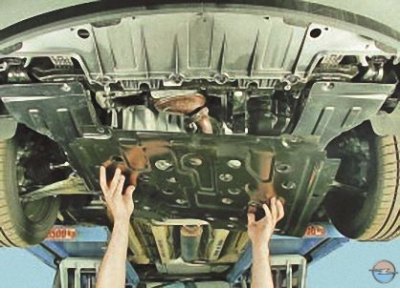

4. Свалете предпазителя на картера (вижте Премахване и монтиране на калници и предпазител на картера).

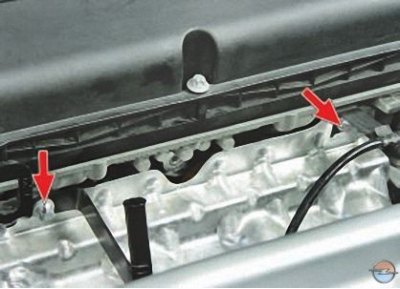

5. Развийте два болта на горното закрепване на термичния екран: водещата тръба на индикатора за нивото на маслото (сонда) е прикрепена с левия болт, а държачът на кабелния сноп на контролния кислороден сензор е прикрепен с десния болт; преместете настрани държача на колана ...

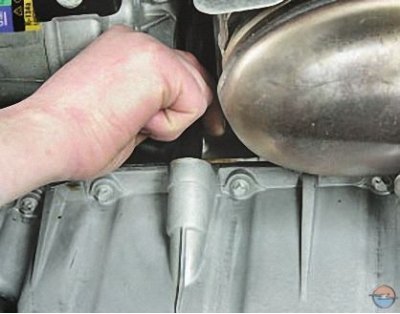

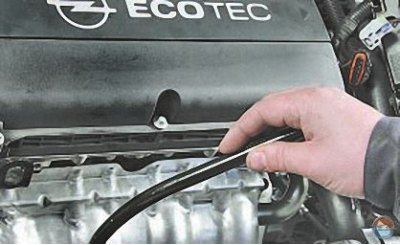

6. ... отстранете уплътнението на водещата тръба от отвора на цилиндровия блок ...




7. … и вдигнете слушалката.

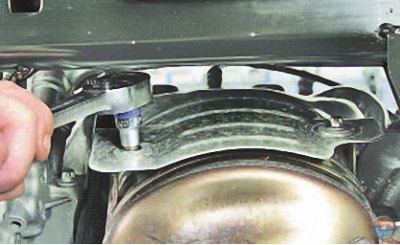

8. Отстранете два болта, закрепващи термичния екран към колектора ...

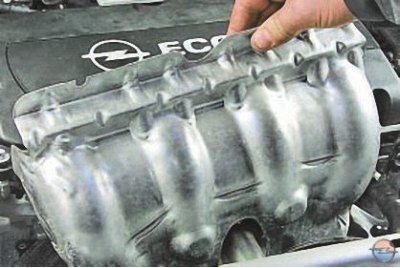

9. ... и отстранете термичния екран на колектора, като прекарате проводниците и блока на контролния кислороден сензор през отвора в екрана.

10. Монтирайте термичния екран на колектора в обратния ред на демонтаж.


За да премахнете термичния екран на допълнителния ауспух, направете следното.

1. Отстранете първичния и вторичния шумозаглушители (вижте Смяна на първичния и вторичния шумозаглушител).

При достатъчно умение основният и допълнителен ауспух не могат да бъдат премахнати, тъй като термичният екран е доста еластичен. След като развиете седемте гайки, които го закрепват, и премахнете скобата на тялото, свалете екрана надолу от шпилките и внимателно го завъртете около ауспуха.

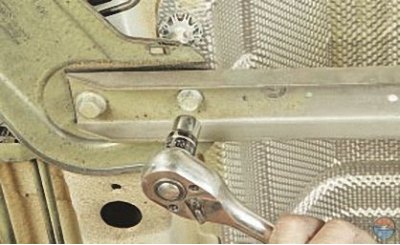

2. Извийте четири болта за закрепване на дистанционера на тялото ...

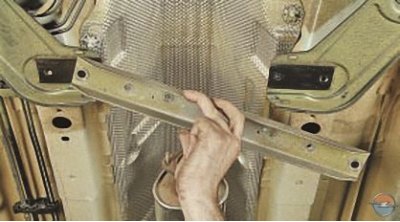

3. ... и отстранете дистанционера.

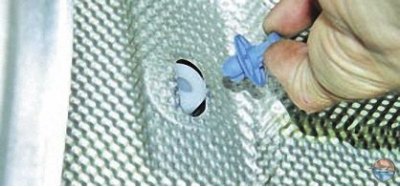

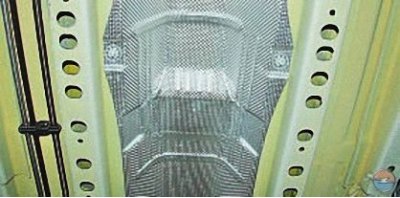

4. Отвийте седемте гайки за закрепване на термоекрана на допълнителния шумозаглушител към основата на тялото и отстранете термоекрана.


5. Инсталирайте частите в реда, обратен на премахването.

За да премахнете термичния екран на изпускателната тръба на допълнителния ауспух, монтиран на резервоара за гориво, направете следното.

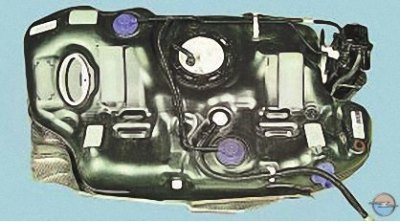

1. Отстранете резервоара за гориво...

Резервоарът за гориво трябва да бъде свален, тъй като неговите закрепващи скоби са разположени отгоре на термичния екран.

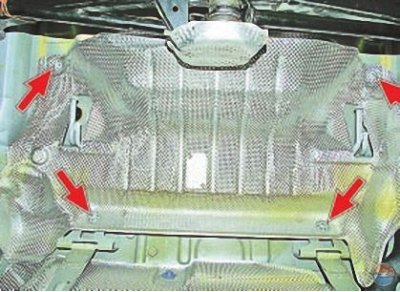

2. ... отстранете четирите скоби за закрепване и отстранете термичния екран.

3. Инсталирайте частите в реда, обратен на премахването.

За да премахнете термичния щит на главния ауспух, направете следното.

1. Отстранете главния и вторичния ауспух (вижте Смяна на главния и вторичния ауспух)



2. Отвийте четирите гайки за закрепване на термичния екран на главния шумозаглушител и отстранете термичния екран.

3. Инсталирайте частите в реда, обратен на премахването.
