В допълнение, стопяеми връзки за захранващи вериги са монтирани на върха на проводника на "положителния" извод на батерията.
Фиг. 1. Обозначения на предпазители и предпазители, монтирани в монтажния блок на багажника
Обозначенията на предпазителите на монтажния блок, монтиран в багажника под облицовката на левия страничен панел, са показани на фиг. 1.
Таблица 1. Предназначение на предпазители и предпазители, монтирани в монтажния блок на багажника
| № | Защитени вериги |
| 1 | Модул ремарке |
| 2 | Букса за ремарке |
| 3 | Система за помощ при паркиране |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | Аларма против кражба |
| 9 | — |
| 10 | — |
| 11 | Модул за ремарке, букса за ремарке |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Нагревател на волана |
| 20 | Отдушник на покрива |
| 21 | Отопление на седалките |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | — |
| 30 | — |
| 31 | Система от високоговорители |
| 32 | Активна амортисьорна система, система за предупреждение при напускане на лентата |
В табл 1 показва предназначението на тези предпазители и предпазители, но при конкретен модел автомобил някои от посочените в таблицата вериги може да липсват.

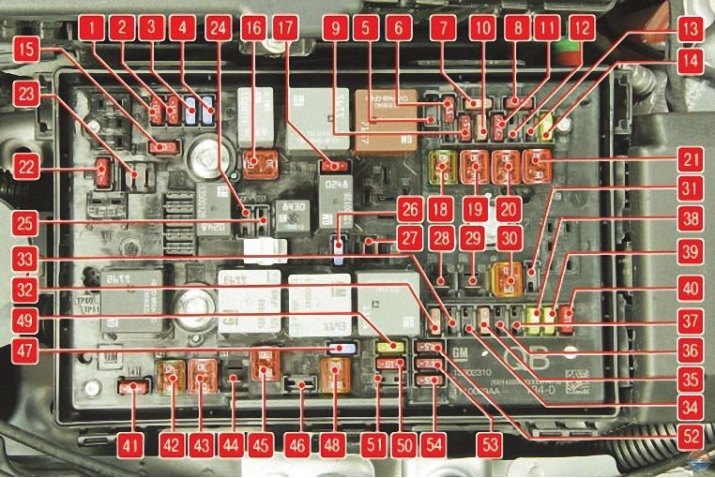

Фиг. 2. Обозначения на предпазители и предпазители, монтирани в монтажния блок на двигателното отделение
Обозначенията на предпазителите и предпазителите на монтажния блок, монтиран в двигателното отделение, са показани на фиг. 2.
Таблица 2. Предназначение на предпазители и предпазители, монтирани в монтажния блок на двигателното отделение
| № | Защитени вериги |
| 1 | Блок за управление на двигателя |
| 2 | Сензор за концентрация на кислород |
| 3 | Горивен инжекцион, система за запалване |
| 4 | Горивен инжекцион, система за запалване |
| 5 | — |
| 6 | Подгряване на огледала |
| 7 | Регулатор на вентилатора |
| 8 | Сензор за концентрация на кислород |
| 9 | Сензор за задно стъкло |
| 10 | Сензор за батерията |
| 11 | Лост за освобождаване на багажника |
| 12 | Адаптивен модул за предно осветление |
| 13 | — |
| 14 | Чистачка за задно стъкло |
| 15 | Блок за управление на двигателя |
| 16 | Стартер |
| 17 | Блок за управление на трансмисията |
| 18 | Отопление на задното стъкло |
| 19 | Предни електрически стъкла |
| 20 | Задни електрически стъкла |
| 21 | ABS |
| 22 | Ляв фар (дълги светлини) |
| 23 | Миене на фарове |
| 24 | Десен фар (къси светлини, ксенон) |
| 25 | Ляв фар (къси светлини, ксенон) |
| 26 | Фарове за мъгла |
| 27 | Отопление на дизелово гориво |
| 28 | — |
| 29 | Електрическа ръчна спирачка |
| 30 | ABS |
| 31 | — |
| 32 | Въздушна възглавница |
| 33 | Адаптивна система за фарове |
| 34 | — |
| 35 | Електрически прозорци |
| 36 | — |
| 37 | Електромагнитен клапан за продухване на кутията |
| 38 | Вакуумна помпа |
| 39 | Блок за управление на системата за подаване на гориво |
| 40 | Миене на предно стъкло, миене на задно стъкло |
| 41 | Десен фар (дълги светлини) |
| 42 | Вентилатор на радиатора за охлаждане на двигателя |
| 43 | Чистачка за предно стъкло |
| 44 | — |
| 45 | Вентилатор за охлаждане на двигателя |
| 46 | — |
| 47 | Звуков сигнал |
| 48 | Вентилатор на радиатора за охлаждане на двигателя |
| 49 | Горивна помпа |
| 50 | Коректор за фарове |
| 51 | Дроселна клапа |
| 52 | Подгряване на картерните газове |
| 53 | Модул за управление на скоростната кутия, модул за управление на двигателя |
| 54 | Контрол на електрическите инсталации |
В табл 2 показва предназначението на тези предпазители и предпазители, но при конкретен модел автомобил някои от веригите, посочени в таблицата, може да липсват.
Фиг. 3. Обозначения на предпазители и предпазители, монтирани в монтажния блок на арматурното табло
Обозначенията на предпазителите и предпазителите на монтажния блок, монтиран в арматурното табло, са дадени на фиг. 3.
Таблица 3. Предназначение на предпазителите и предпазителите, монтирани в монтажния блок на арматурното табло
| № | Защитени вериги |
| 1 | Дисплей |
| 2 | Външно осветление |
| 3 | Същото |
| 4 | Аудио система |
| 5 | Информационно-измервателна система |
| 6 | Преден електрически контакт |
| 7 | Заден захранващ контакт |
| 8 | Ляв фар (къси светлини, халогени) |
| 9 | Десен фар (къси светлини, халогени) |
| 10 | Брави за врати |
| 11 | Отоплителни системи (вентилация) и кондициониране |
| 12 | — |
| 13 | — |
| 14 | Диагностичен конектор |
| 15 | Въздушна възглавница |
| 16 | — |
| 17 | Климатик |
| 18 | — |
| 19 | Стопове, светлини за заден ход, вътрешни лампи |
| 20 | — |
| 21 | Устройства |
| 22 | Ключ за запалване |
| 23 | Електрически блок за управление на тялото |
| 24 | Същото |
| 25 | — |
| 26 | — |
В табл 3 показва предназначението на тези предпазители и предпазители, но при конкретен модел автомобил някои от веригите, посочени в таблицата, може да липсват.
1. За да получите достъп до разположения монтажен блок в багажника, завъртете ключалката на капака на люка в лявата странична тапицерия на 90°..
2. ...и сгънете капака.

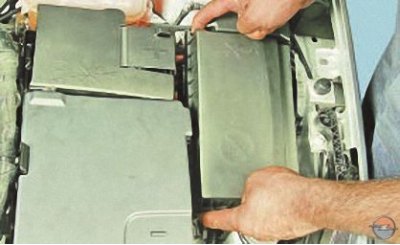

3. За да получите достъп до монтажния блок, разположен в отделението на двигателя, използвайте отвертка, за да натиснете двете ключалки..
4. ...и свалете капака.

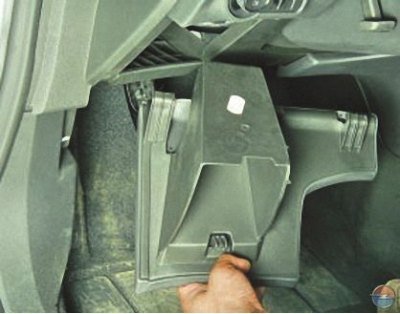

5. За да получите достъп до монтажния блок, разположен в арматурното табло, отстранете лявата жабка (вижте Премахване и монтиране на жабки).

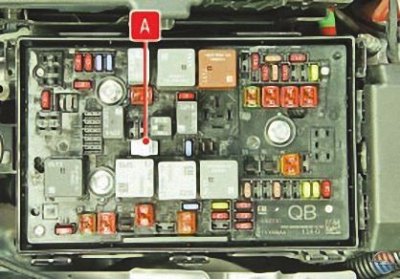

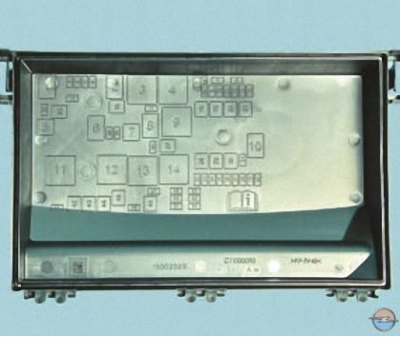

От вътрешната страна на капака на монтажния блок, разположен в двигателното отделение, има диаграма на местоположението на предпазителите и предпазителите.
Пинцетите са фиксирани в специално гнездо в тялото на този монтажен блок А за отстраняване на предпазители.
6. Преди да смените изгорял предпазител или предпазител, разберете причината за изгарянето и я отстранете. Когато отстранявате неизправности, погледнете информацията, посочена в таблицата. 1-3 вериги, които са защитени от този предпазител или предпазител.
Внимание! Не заменяйте предпазителите с предпазители с различен ампераж или със самоделни джъмпери - това може да причини повреда на електрическото оборудване и дори да причини пожар.

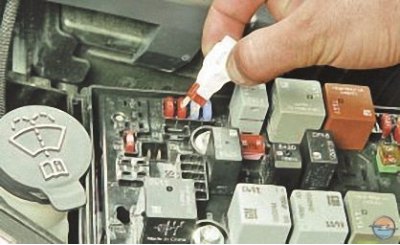

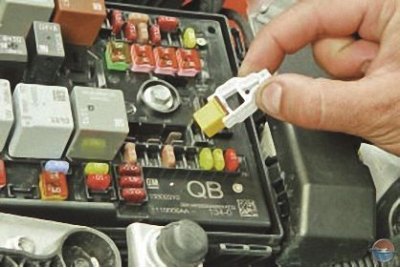

7. Отстранете пинсетите от основата на монтажния блок, разположен в двигателното отделение.

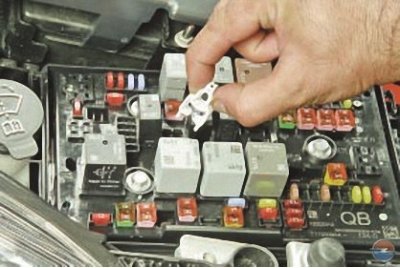

8. Хванете предпазителя с пинсети..
9. ... и го извадете от конектора.

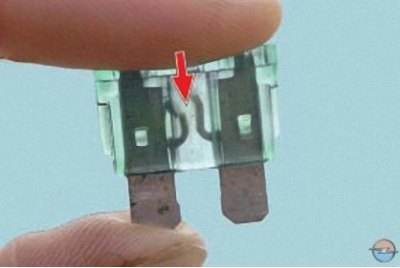

Ето как изглежда изгорял предпазител (джъмперът, показан със стрелката в държача, е изгорял и се е отворил).
За да смените предпазител, използвайте резервен предпазител със същия номинал (и цвят).
10. Инсталирайте предпазител със същия номинал като извадения в контактния конектор.

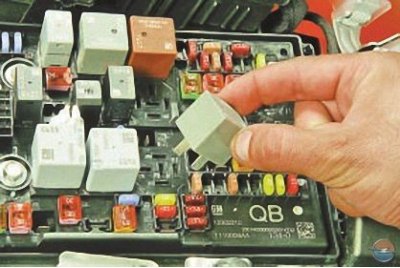

11. Ако е необходима смяна, извадете релето от монтажния блок, като го разклатите от едната страна на другата..
12. ...и инсталирайте ново реле.
13. Сменете предпазителите по същия начин като смяната на реле.

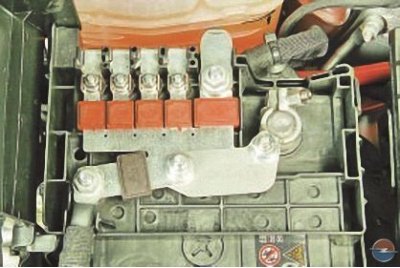

За смяна захранващ предпазител направете следното.
Ще ви трябва 13 мм гнездо.

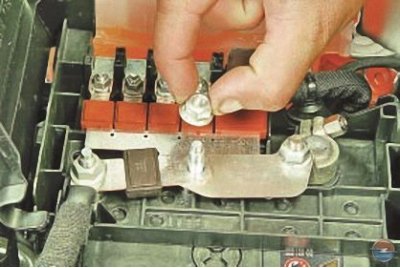

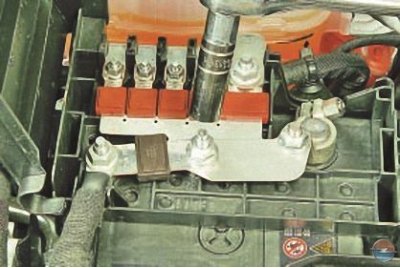

1. Разхлабете двете гайки, закрепващи предпазителя..
2. ...развийте двете гайки..

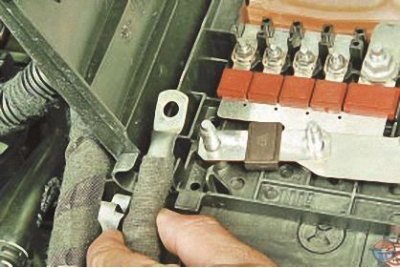

3. ...изключете накрайника на захранващия кабел..
4. ...и отстранете захранващия предпазител.
5. Инсталирайте новия захранващ предпазител в реда, обратен на отстраняването.
