Премахване и монтиране на обшивката на радиатора

Обшивката на радиатора се състои от две части, горна и долна, всяка от които може да се сваля отделно. И двете части обаче са закрепени към предната броня отвътре и могат да се свалят само от демонтираната броня, тъй като няма достъп до точките им за закрепване на бронята, монтирана на автомобила.

Ще ви трябва: отвертки с плоски и кръстати ножове.

За премахване горна част облицовка на радиатора, направете следното.

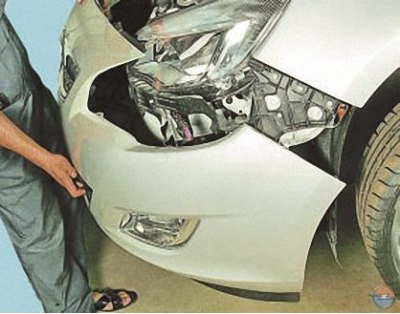

1. Свалете предната броня (вижте Сваляне и поставяне на предна броня).

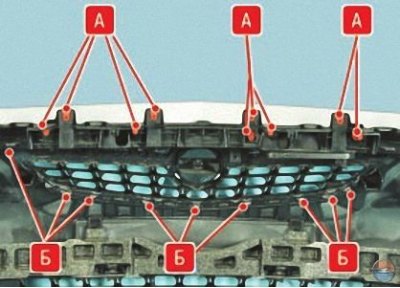

2. Отстранете самонарезните винтове от деветте държача А (оранжев цвят) в горната част на облицовката и отстранете държачите. Използвайте отвертка, за да натиснете един по един десет крепежни елемента Б в долната част на облицовката и отстранете облицовката.


3. Монтирайте горната част на облицовката на радиатора в реда, обратен на премахването, като последователно вкарате скобите й в отворите на бронята и натиснете облицовката, докато скобите щракнат на място.

За премахване долна част облицовка на радиатора, направете следното.

1. Свалете предната броня (вижте Сваляне и поставяне на предна броня).

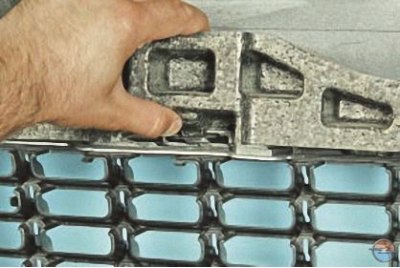

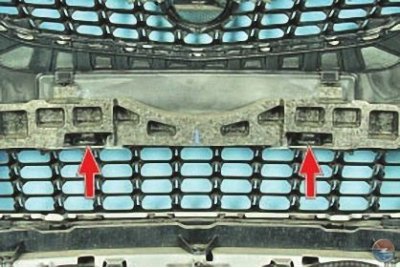

2. Натиснете нагоре двата ключалки на енергопоглъщащата лента..

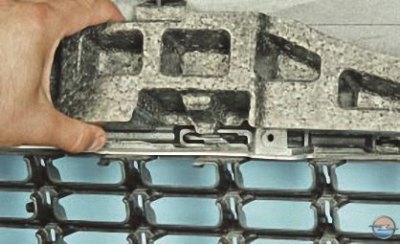

Забележка. Така са разположени скобите на енергопоглъщащата греда.

3. ...и внимателно отлепете гредата от вътрешната страна на бронята, разкачете я от долната част на тапицерията на радиатора.

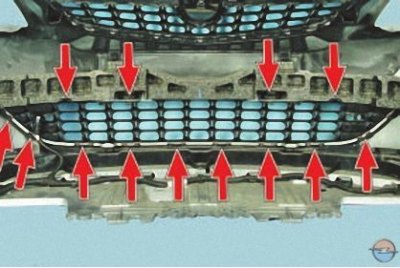

4. Използвайте отвертка, за да натиснете един по един четиринадесетте държача на долната част на облицовката на радиатора и отстранете долната част.

5. Монтирайте долната част на облицовката на радиатора в реда, обратен на отстраняването, като последователно вкарвате щипките й в отворите на бронята и натискате облицовката, докато щипките щракнат на място.

Забележка. Преди да прикрепите енергопоглъщащата лента, нанесете бързосъхнещо водоустойчиво лепило върху повърхността, където се свързва с бронята.
