Сваляне и поставяне на подкалници

В арките на предните и задните колела са монтирани пластмасови облицовки на калниците, които предпазват тялото от абразивните ефекти на пясъка и камъните, хвърлени от колелата.

Ще ви трябва: плоска отвертка, TORX T2 и гаечни ключове 10 мм.

Бележки:

• Показана е работата за обшивките на калниците от лявата страна на колата. Десните подкалници се свалят и монтират по същия начин.
• Преди да свалите облицовките на калниците, първо свалете съответното колело.
• Облицовките на предните калници се състоят от две части всяка, които могат да се свалят отделно.

За премахване облицовка на предната калка извършете следните операции.

1. Свалете колелото от страната на подменяната обшивка на калника (вижте Смяна на колела).

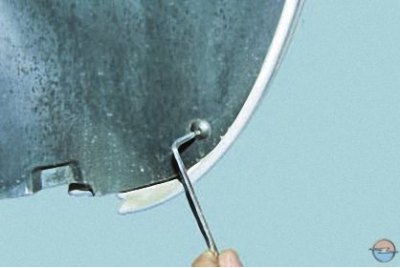

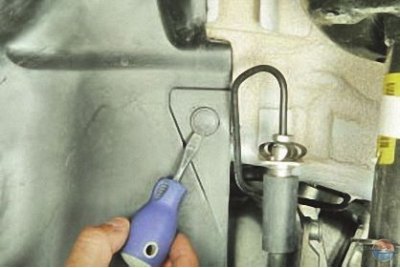

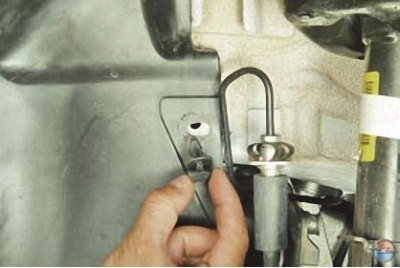

2. С помощта на отвертка издърпайте фиксатора на задното бутало, закрепващо предната част на обшивката на калника..

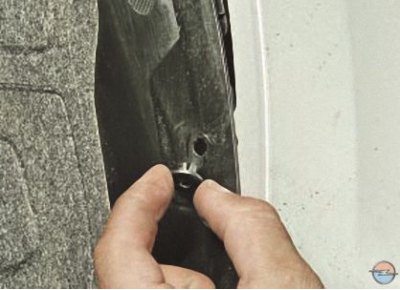

3. ...и извадете буталото заедно с ключалката от отвора.

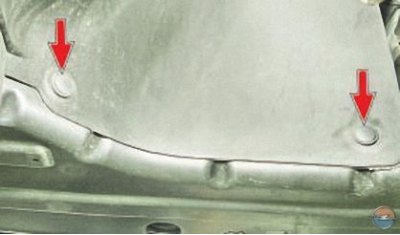

4. По същия начин отстранете двете предни бутала, закрепващи предната част на обшивката на калника..

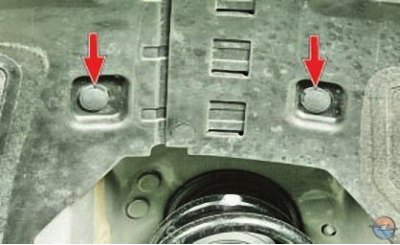

5. ...и две горни бутала за закрепване на двете части на подкалника.

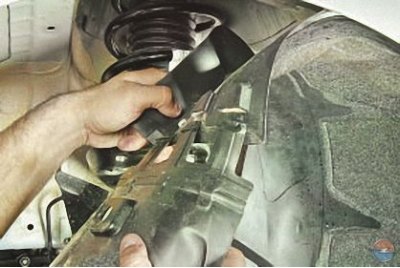

6. След като сгънете предния ръб на предната част на калника, отделете частите му, като натиснете трите ключалки..

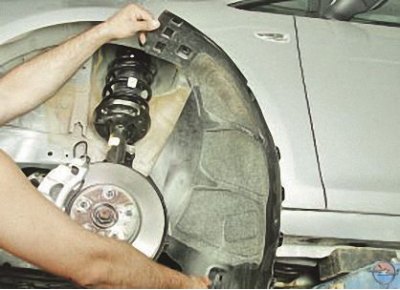

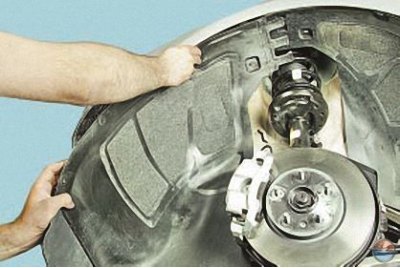

7. ...и свалете предната част на обшивката на предния калник.



8. Използвайки същия метод като за предната част на обшивката на калника, отстранете долната..



9. ...горната задна част..



10. ...и предните бутала за закрепване на задната част.




11. С помощта на отвертка натиснете фиксатора на долното задно бутало, закрепващо задната част на обшивката на калника..



12. ...отстранете буталото..



13. ...и отстранете задната част.

14. Монтирайте обшивката на арката на предното колело в реда, обратен на отстраняването.


За премахване облицовка на арката на задното колело извършете следните операции.

1. Свалете колелото от страната на подменяната обшивка на калника (вижте Смяна на колела).

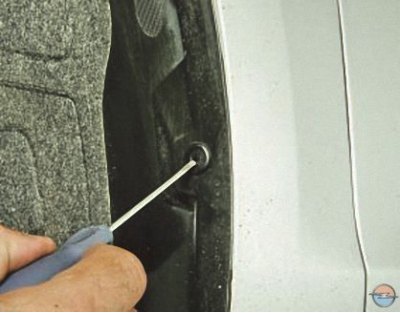

2. Разхлабете трите пластмасови винта на монтажа на обшивката на задния калник..

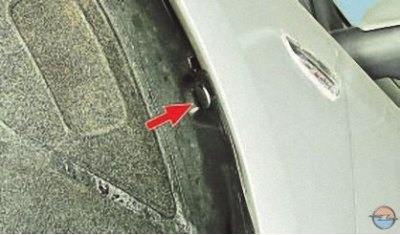

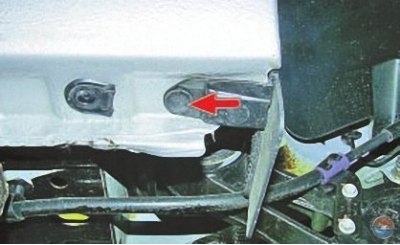

Забележка. Това е мястото, където се намират винтовете за обшивката на задния калник.

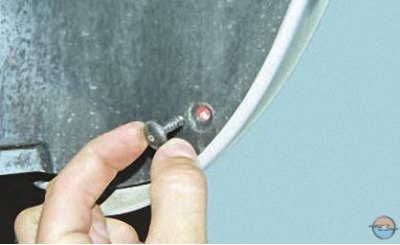

3. ... и отстранете винтовете.

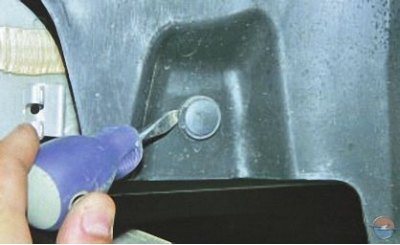

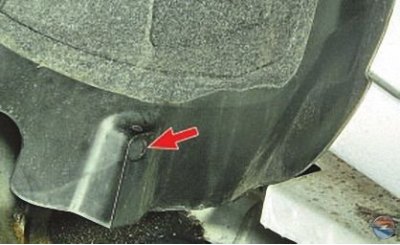

4. С помощта на отвертка издърпайте задното долно бутало, закрепващо обшивката на калника..

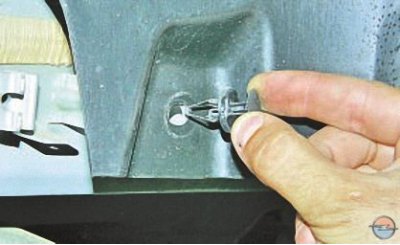

5. ...и извадете буталото заедно с ключалката от отвора.

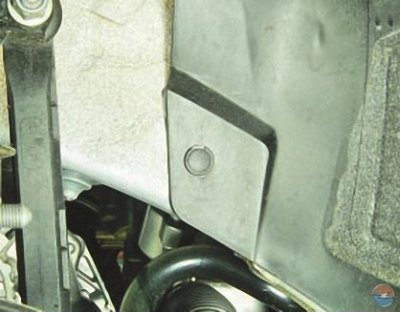

6. По същия начин отстранете предната долна..



7. ...и предните горни монтажни бутала на обшивката на калниците.

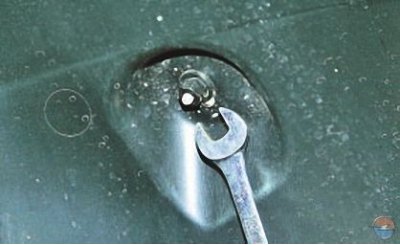

8. Разхлабете двете пластмасови гайки на горното закрепване на обшивката на арката на задното колело..

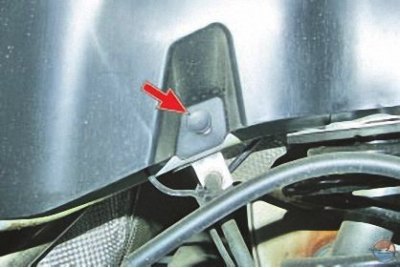

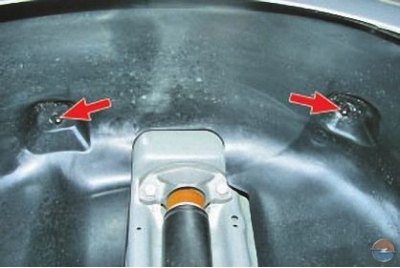

Забележка. Ето как са разположени гайките за горното закрепване на облицовката на арката на задното колело.

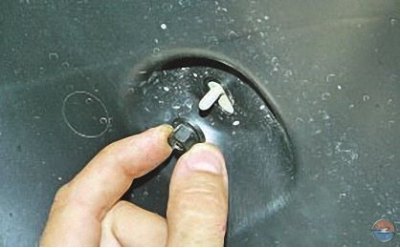

9. ...развийте гайките..

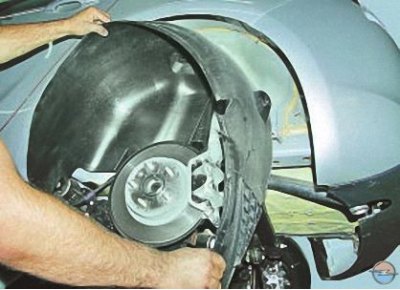

10. ...и свалете обшивката на калника.

11. Монтирайте обшивката на арката на задното колело в реда, обратен на отстраняването.
