Графичен информационен дисплей (GID) (Opel Astra H)

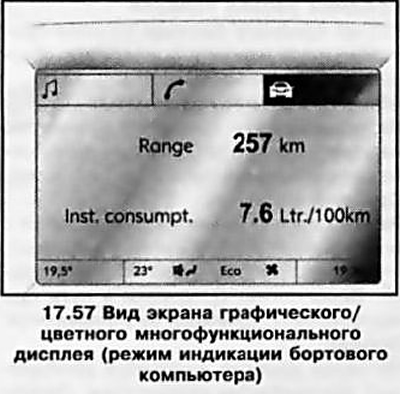

Графичният информационен дисплей ви позволява да контролирате функциите и настройките на някои съоръжения. Изгледът на екрана на дисплея при включване на запалването е показан на илюстрация 17.57.



В горната част на полето за показване има символични изображения на режимите на показване. В зависимост от конфигурацията може да са налични следните режими:

• аудио система;
• навигация;
• телефон;
• бордови компютър.

Полето със символа на текущия режим на показване се маркира в по-ярък цвят (виж илюстрация 17.57).

Забележка: Индикациите на дисплея в режимите на работа на аудио системата са разгледани по-подробно в Раздел 19.

Централната част на полето на дисплея показва текущите параметри на съответния режим. При смяна на режима в полето се появява индикацията на главното меню за новоизбрания режим.

В долната част на дисплея се маркират полета (отляво надясно) температура на външния въздух, режим на работа на вентилационни, отоплителни и климатични системи (вижте раздел 18), показанията на хронометъра.


Яркостта на екрана се регулира с помощта на същия потенциометър, който контролира интензитета на подсветката на инструмента (виж по-горе).

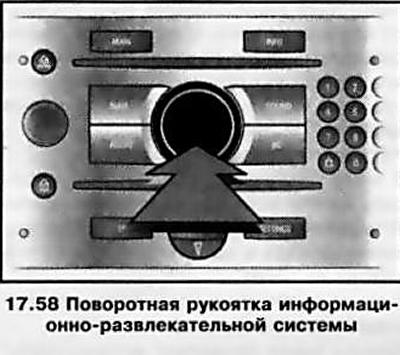

Управлението се извършва с помощта на бутони, 4-позиционен превключвател (виж илюстрация 17.55) или въртяща се дръжка (виж илюстрация 17.58) информационно-развлекателна система, и когато е оборудвана по съответния начин, използвайки ролков контрол, вграден в левия панел на волана (виж илюстрация 17.56).



Когато се управлява с помощта на въртящото се копче, изборът на параметри/опции става чрез завъртането му по/обратно на часовниковата стрелка, а избирането на маркиран елемент/потвърждаването на команда чрез натискане на централната му част. За да излезете от менюто, изберете Назад или Главно и потвърдете избора си. Когато се управлява с помощта на левия ролков контрол на волана, изборът на параметри/опции се извършва чрез превъртане на колелото в една или друга посока; за да изберете маркирания елемент/потвърдите командата, трябва да го натиснете.

Когато предупредителните съобщения на системата за управление се показват на дисплея (ако е подходящо оборудван - вижте по-долу), прегледът на друга информация не е достъпен, докато получаването на съобщението не бъде потвърдено чрез натискане на десния/левия сектор на 4-позиционния превключвател, или централната част на въртящата се дръжка или чрез натискане на левия ролков контрол на волана. Ако се получат няколко предупредителни съобщения, тяхното получаване трябва да се потвърди едно по едно. Появата на индикацията "F" на дисплея предупреждава за неизправност в системата - свържете се със сервиз на Opel възможно най-скоро, за да отстраните повредата.

Дисплей за външна температура

Термометърът реагира на понижаване на температурата на въздуха веднага, а на повишаване - с известно закъснение. Внимавайте: когато термометърът показва няколко градуса над нулата, пътят може вече да е заледен.

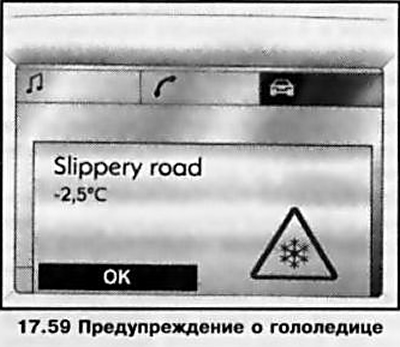

За да предупреди за опасност от заледяване на пътя, когато външната температура падне до около 3°C, на екрана на дисплея се показва предупредително съобщение (виж илюстрация 17.59).



Когато външната температура е под -5°C, съобщението не се показва.

Настройка на функциите на дисплея

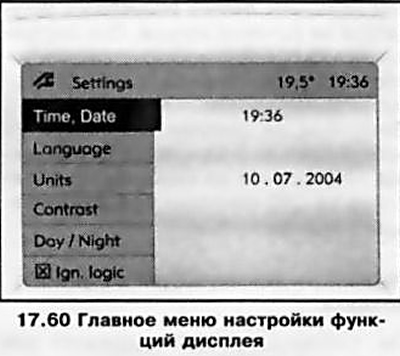

За да влезете в менюто за настройки на функциите на дисплея, натиснете бутона Settings или Main (в зависимост от конфигурацията) на контролния панел на информационно-развлекателната система (вижте раздел 19) - ще се покаже менюто с настройки (виж илюстрация 17.60).



В лявата част на менюто има списък с налични функции. Когато изберете някоя от функциите (полето с името на избраната функция се маркира в по-ярък цвят) дясната страна на менюто показва текущите настройки за тази функция.


За да промените параметрите, трябва да влезете в подменюто на избраната функция чрез натискане на въртящото се копче/4-позиционен бутон или левия ролков контрол на волана - отваря се полето за настройка на съответната функция.

Настройка на час и дата

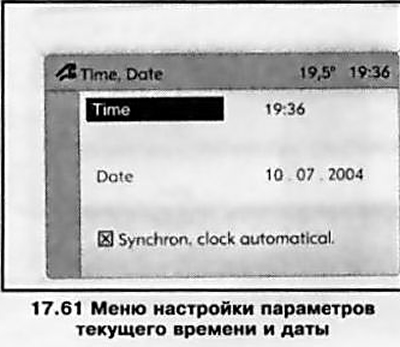

Изберете Час, Дата в менюто Настройки – ще се появи съответното подменю (виж илюстрация 17.61). Изберете параметъра, който изисква корекция, и задайте необходимите стойности. При моделите, оборудвани с информационно-развлекателна система, способна да получава сателитни сигнали от глобалната система за позициониране (GPS), текущият час и дата могат да бъдат зададени автоматично. Ако показаното време не съответства на местното време, подходящата настройка може да бъде направена ръчно или ще бъде направена автоматично, когато радиото получи сигнал от системата за радио данни (RDS).



За да синхронизирате текущото време с помощта на системата RDS, изберете елемента Time, Date в менюто "Synchron. clock automatical." (виж там) — активирането на тази функция се потвърждава от появата на диагонален кръст в квадратното поле пред елемента от менюто.


Някои RDS радиостанции излъчват неточно време. Ако това кара вашия хронометър често да показва неточно време, трябва да деактивирате автоматичната синхронизация и да зададете часа ръчно.

Избор на език

С помощта на този елемент от менюто можете да зададете езика на текстовите съобщения за някои функции.

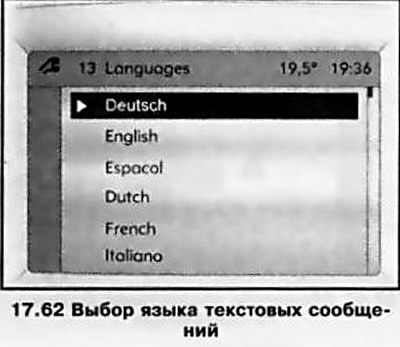

За да изберете език, трябва да влезете в менюто Език - ще се появи списък с наличните езици. Изберете желания език (избраната стойност е обозначена със символа > преди елемента от менюто) (виж илюстрация 17.62).

Забележка: При системи с гласови съобщения, след промяна на езика на текстовото съобщение, ще бъдете попитани дали искате да промените и езика на гласовото съобщение.

Избор на системи от единици

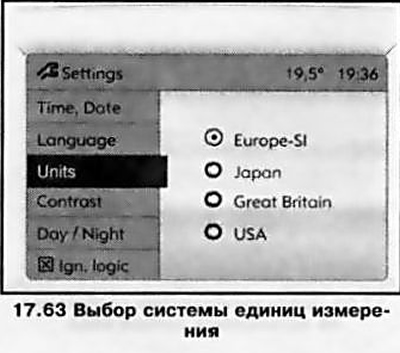

За да изберете системата от мерни единици, която е най-позната на потребителя, изберете елемента Единици в менюто Настройки - показва се списък с налични системи от мерни единици, след което изберете желаната система (избраната стойност се маркира с икона пред елемента от менюто) (виж илюстрация 17.63). Регулиране на контраста (графичен информационен дисплей)

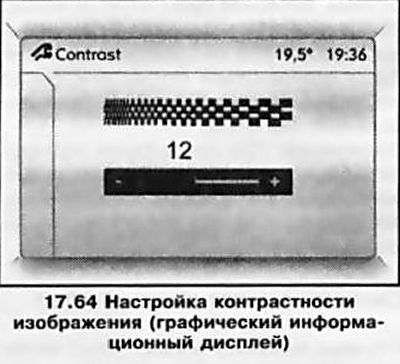

За да зададете най-оптималната стойност на контраста на изображението, изберете Контраст в менюто Настройки - в полето на дисплея ще се появи скала за настройка на контраста (виж илюстрация 17.64). Направете необходимите настройки и потвърдете новата настройка на параметъра.



Настройка на режима на показване (с подходяща конфигурация) За по-лесно използване на дисплея (в зависимост от осветлението) можете да направите корекции на цвета на изображението, като изберете елемента Ден/Нощ в менюто Настройки - ще се покажат следните опции:

• Automatic - автоматична настройка в зависимост от светлинните условия в автомобила.
• Винаги дневен дизайн - черен/цветен текст на светъл фон.
• Винаги нощен дизайн - бял/цветен текст на тъмен фон.

Избраната стойност е маркирана с удебелена точка пред елемента от менюто.

Логика на запалването (с подходяща конфигурация)

Това меню ви позволява да активирате/деактивирате автоматичното активиране/деактивиране на системата за информация и развлечения при включване/изключване на запалването (вижте раздел 19).

Избор на функции на бордовия компютър (с подходяща конфигурация)

Бордовият компютър получава електрически сигнали от различни сензори, които следят работните параметри на различни системи. Всички сигнали непрекъснато се събират и анализират по електронен път, след което ключовите резултатни показатели за ефективност се показват на информационния дисплей.

Бордовият компютър, когато е инсталиран на автомобил с информационно-развлекателна система с графичен информационен дисплей, ви позволява да проследявате основните оперативни индикатори на две пътувания независимо едно от друго.

За да влезете в менюто с функции на бордовия компютър, трябва да натиснете бутона BC на контролния панел на информационно-развлекателната система или да изберете полето с иконата на системата на бордовия компютър в горната част на дисплея и да потвърдите избора на този режим - дисплеят ще покаже основната страница от менюто на бордовия компютър (виж илюстрация 17.57). Дисплеите на основната страница ви информират за пробега и моментния разход на гориво.

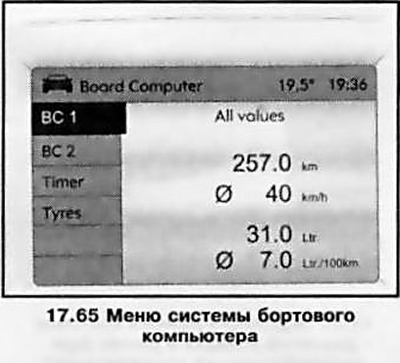

За да покажете други индикатори за ефективност, трябва отново да натиснете бутона BC или левия ролков контрол на волана - системното меню на бордовия компютър ще се появи в полето на дисплея (виж илюстрация 17.65). В лявата част на менюто има списък с наличните режими на управление. Когато изберете някой от режимите (полето с името на избрания режим се маркира в по-ярък цвят) дясната страна на менюто показва текущите показатели за ефективност на този режим.



При избор на режими на управление за първо (BC1) или второ (BC2) пътуване индикаторите на съответното пътуване ще се появят в дясното поле в следната последователност:

• пробег;
• средна скорост;
• абсолютен разход на гориво;
• среден разход на гориво.

Резерв на мощност

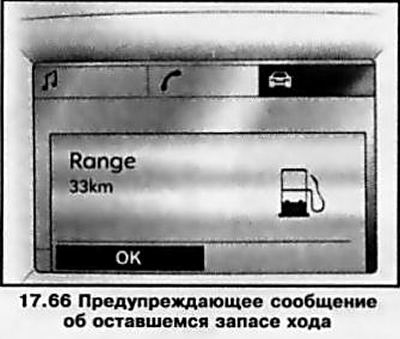

Резервът от мощност се изчислява въз основа на текущото оставащо гориво в резервоара и моментния разход на гориво, като средната стойност се показва на дисплея. Известно време след зареждане на автомобила показанията за пробег се актуализират автоматично. Когато в резервоара останат по-малко от 50 км гориво, на дисплея се появява предупредително съобщение за пробег (виж илюстрация 17.66) — потвърдете получаването на съобщението, както е описано по-горе.



Текущ разход на гориво

Мерните единици варират в зависимост от скоростта - при скорости под 13 км/ч изчислението се прави в л/ч, при скорости над 13 км/ч - в л/100 км.

Пробег

Показва изминатия пробег от последното нулиране на индикаторите. Обратното броене може да започне отново по всяко време по искане на оператора (виж по-долу).

Средна скорост

Средната скорост се изчислява от момента на последното нулиране на показанията, например преди началото на всяко пътуване.

Забележка: Спиранията по пътя при изключено запалване не се вземат предвид.

Абсолютен разход на гориво

Екранът на дисплея показва количеството изразходвано гориво от последното нулиране на показанията (вижте по-долу).

Среден разход на гориво

Средният разход на гориво се изчислява от момента на последното нулиране на показанията (вижте по-долу).

Хронометър

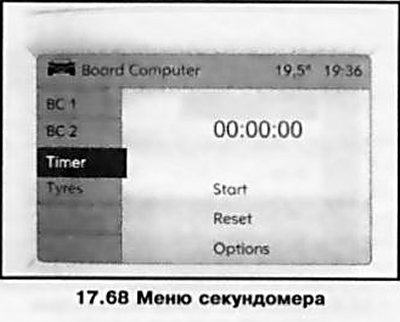

За да управлявате хронометъра, трябва да изберете елемента Таймер в менюто Бордови компютър - съответната индикация ще се покаже на дисплея (виж илюстрация 17.68). За да стартирате хронометъра, трябва да изберете елемента от менюто "Старт", изберете елемента от менюто "Нулиране".



При подходящ дизайн менюто на хронометъра може да има елемент Опции. Като използвате настройките, налични в този елемент от менюто, можете да зададете параметри за проследяване на времето:

• Driving Time excl. Stops Измерва се времето, в което автомобилът е в движение, времето, в което спира, не се взема предвид.
• Driving Time incl. Stops Измерва се времето, в което автомобилът е в движение, като допълнително се отчита времето, в което спира с ключ в контакта.
• Travel Time Времето между моментите на стартиране и спиране на таймера се измерва ръчно, като се използват съответно елементите от менюто Stan и Reset.

Индикация на текущите стойности на налягането в гумите (с подходяща конфигурация)

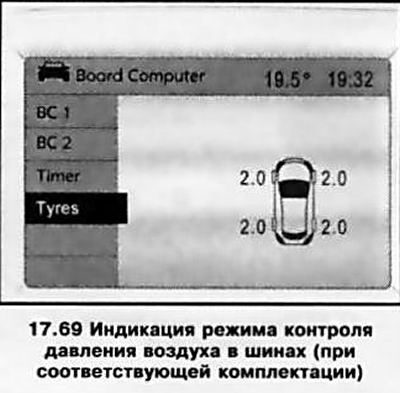

Когато изберете елемента Гуми в менюто на бордовия компютър, ще се покаже текущата стойност на въздушното налягане във всяка гума (виж илюстрация 17.69).

За повече информация вижте Раздел 27.

Нулиране на данните на бордовия компютър (преинсталация)

Следните данни на бордовия компютър могат да бъдат нулирани (измерванията или изчисленията ще започнат отново):

• среден разход на гориво;
• абсолютен разход на гориво;
• средна скорост;
• пробег.

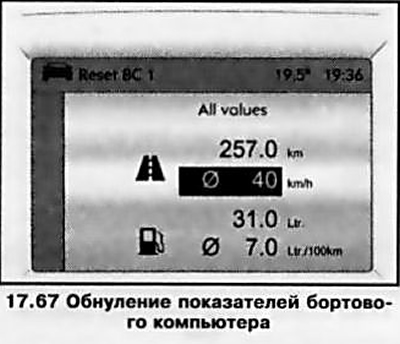

За да нулирате показанията на желания параметър, трябва да влезете в подменюто на избрания режим на бордовия компютър (BC1 или BC2) и изберете индикатора, който трябва да бъде нулиран (виж илюстрация 17.67).

За да нулирате всички данни за избрания режим, изберете елемента от менюто Всички стойности. След нулирането дисплеят на бордовия компютър ще покаже реда "—" вместо избраните показания. След известно време ще се появи новоопределената стойност.

Забележка: Ако захранването е прекъснато или напрежението на батерията е недостатъчно, стойностите, записани в паметта на бордовия компютър, се изтриват.
