Цветно кодирано окабеляване
- Bl Blue
- Бр Браун
- Ge Yellow
- Gr Grey
- Gn Green
- Или портокал
- Pu Purple
- Ro Red
- Sw Black
- Vi Violet
- Ws White

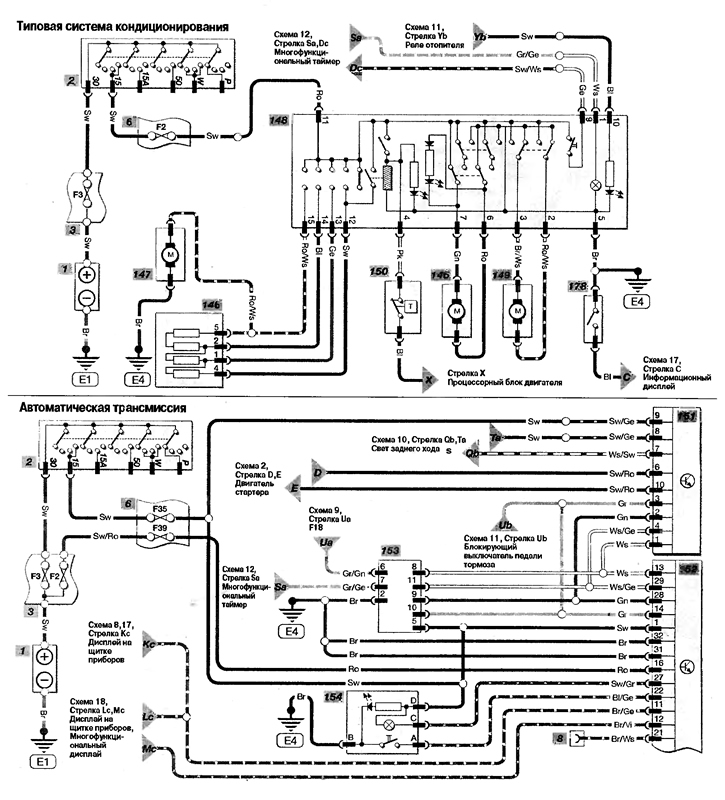

Символи на схема
- 1 батерия
- 2 Ключ за запалване
- 3 Кутия с предпазители в двигателното отделение
- 6 Главна кутия с предпазители
- 8 Диагностичен конектор
- 145 Задвижване на разделителната клапа
- 146 Съпротивление на двигателя на вентилатора на нагревателя
- 147 Мотор на вентилатора на нагревателя
- 148 Климатичен модул
- 149 Задвижване на охлаждащата течност
- 150 Превключвател на охлаждащата течност
- 151 Селектор на скоростите на автоматичната скоростна кутия
- 152 Модул за управление на автоматична скоростна кутия
- 153 Дисплей за избор на предавка на трансмисията
- 154 Стартерно реле
- 178 Допълнителен вътрешен нагревател
