Цветно кодирано окабеляване
- Bl Blue
- Br кафяво
- Ge Yellow
- Gr Grey
- Gn Green
- Или портокал
- Pu Purple
- Ro Red
- Sw Black
- Vi Violet
- Ws White

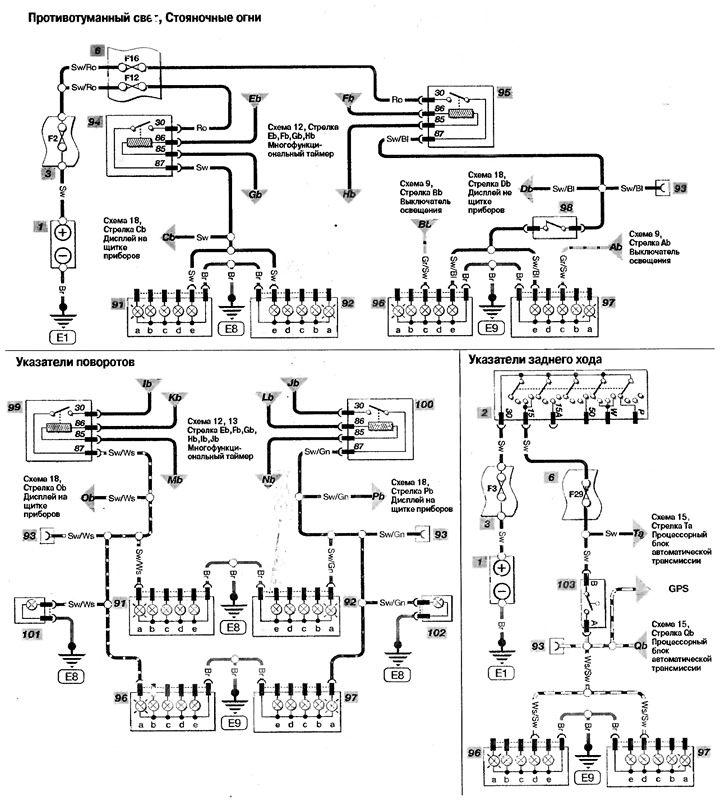

Символи на схема
- 1 батерия
- 2 Ключ за запалване
- 3 Кутия с предпазители в двигателното отделение
- 6 Главна кутия с предпазители
- 91 Преден ляв фар
- a) Мигач
- b) Дълги светлини
- c) Къси светлини
- г) Странична светлина
- д) Фар за мъгла
- 92 Преден десен фар (вижте 91)
- 93 Хич
- 94 Реле за предни фарове за мъгла
- 95 Реле за задни фарове за мъгла
- 96 Задна лява лампа
- a) Мигач
- b) Спирачен сигнал
- c) Габаритна светлина
- г) Светлини за заден ход
- д) Фар за мъгла
- 97 Задна дясна светлина (вижте 96)
- 98 гнездо за теглич
- 99 Реле за ляв мигач
- 100 реле за десен мигач
- 101 Индикатор за ретранслатор отляво
- 102 Индикатор на десния ретранслатор
- 103 Превключвател за светлини за заден ход
