Цветно кодиране на кабелите
- Bl Blue
- Br кафяво
- Ge Yellow
- Гр Грей
- Гн Грийн
- Или оранжево
- Pu Purple
- Ро Ред
- Sw Черно
- Ви Вайълет
- Ws White

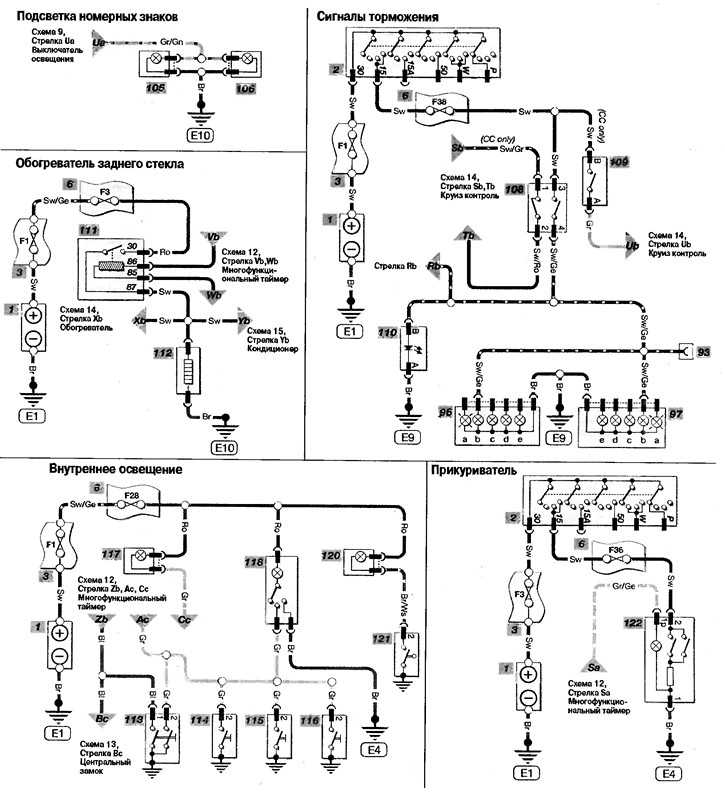

Символи на диаграмата
- 1 батерия
- 2 Ключ за запалване
- 3 Кутия с предпазители в двигателното отделение
- 6 Главна кутия с предпазители
- 93 Прикачното устройство
- 96 Задна лява лампа
- а) Указател на завоя
- б) Спирачен сигнал
- c) Габаритна светлина
- г) Светлина за заден ход
- г) Фар за мъгла
- 97 Задна дясна лампа
- 104 Светлина на регистрационния номер
- 105 Лява лампа за подсветка регистрационен номер
- 106 Лампа за дясна табела
- 107 Ключ за заключване на съединителя
- 108 Ключ за заключване на спирачния педал
- 109 Превключвател на спирачните светлини
- 110 Лампа на горната част на спирачния сигнал
- 111 Реле за отопление на задното стъкло
- 112 Нагревател на задното стъкло
- 113 Превключвател за електрически стъкла от страната на водача
- 114 Превключвател за електрически стъкла от страната на пътника
- 115 Превключвател за електрически стъкла на задната лява врата
- 116 Превключвател за електрически стъкла на задната дясна врата
- 117 Осветление на купето
- 118 Лампа за четене за задна лява седалка
- 119 Лампа за четене за задна дясна седалка
- 120 Осветление на багажното отделение
- 121 Превключвател за електрически стъкла на задната врата
- 122 Запалка
