Стъкло и стъклоповдигачи — премахване и монтиране

Стъкло на предната врата

Отстранете вътрешната облицовка на вратата и пластмасовия лист.

Отстранете уплътнителните уплътнения от вътрешния и външния долен ръб на отвора на прозореца. При някои модели може да се наложи да премахнете огледалото на вратата (вижте по-долу), за да премахнете външното уплътнение.

Отстранете болта на релсата на задния прозорец от задния ръб на вратата, след това внимателно махнете релсата и я издърпайте през отвора във вратата.

Ако е необходимо, изключете отрицателната клема на батерията и проводника към превключвателя нагоре/надолу, след това спуснете прозореца, така че водещият канал на долния ръб на стъклото на прозореца да е достъпен през отвора на вратата.

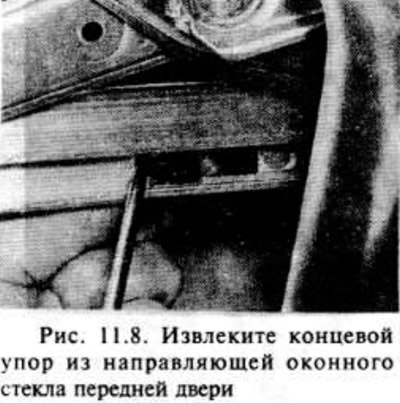

Отстранете пластмасовия краен ограничител от водача (фиг. 11.8).

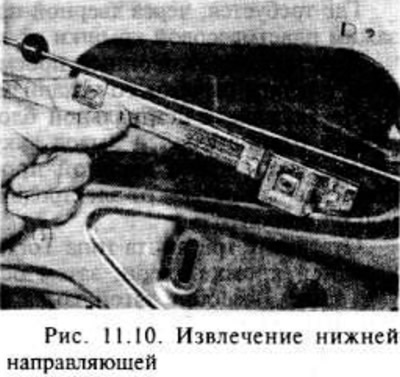

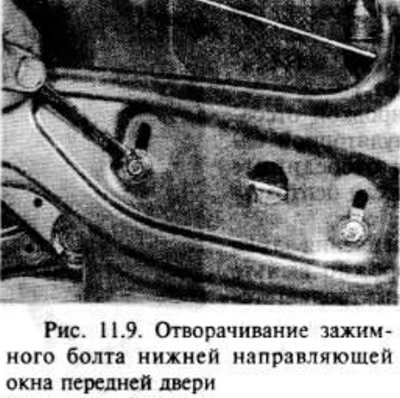

Развийте двата болта и отстранете долния водач от вратата (фиг. 11.9. 11.10).





Отстранете механизма на електрическия прозорец, ако е необходимо, и наклонете стъклото на прозореца напред, така че да може да се извади от външната страна на вратата през отвора на прозореца.


Монтажът е обратен на премахването, но ще трябва да регулирате ъгъла на долната релса с помощта на два винта, за да осигурите безпроблемна работа на прозореца и да монтирате вътрешната облицовка на вратата.

Стъкло на задната врата - модели седан и хечбек

Спуснете напълно прозореца, след това отстранете вътрешната облицовка на вратата и пластмасовия лист.

Отстранете уплътнителните уплътнения от вътрешния и външния долен ръб на отвора на прозореца. Развийте горния водещ болт.

През вътрешния панел (обшивката) на вратата развийте долния болт (тип Torx), закрепващ водача на прозореца, след което отстранете водача от вратата. Ако е необходимо, уплътнителните уплътнения могат да бъдат оставени на водача и преместени настрани.

Отстранете механизма на регулатора на прозореца и наклонете стъклото на прозореца напред, така че да може да се извади от външната страна на вратата през отвора на прозореца.

Монтажът се извършва в ред, обратен на демонтаж.

Плъзгащ се прозорец на задната врата - модел комби

Работната процедура е както е посочено в първите два параграфа на предишния подраздел.

Отстранете механизма за повдигане на прозореца, както следва.

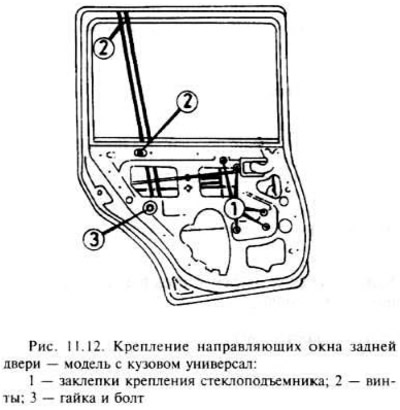

През горната част на отвора на прозореца отстранете горните два винта за закрепване на коловоза на задния прозорец.

През долната част на отвора на прозореца отстранете монтажния винт на водача на долния заден прозорец, след това отстранете болта и гайката и повдигнете водача на прозореца нагоре през отвора на прозореца.





Повдигнете стъклото на прозореца през отвора на прозореца.


Монтажът се извършва в ред, обратен на демонтаж, но е необходимо да се монтират механизмът за повдигане на прозореца и вътрешната облицовка на вратата.

Фиксирано стъкло на задната врата - модел комби

Отстранете плъзгащото се стъкло, както е указано по-горе.

Издърпайте напред, за да премахнете неподвижното стъкло от рамката.

Монтажът се извършва в ред, обратен на демонтаж.

Стъклорегулатор на предната врата

Спуснете стъклото около половината, след това отстранете вътрешната облицовка на вратата и пластмасовия лист.

Закрепете стъклото в полуотворено положение, като поставите дървен ограничител под него, така че да не докосва механизма за повдигане на прозореца.

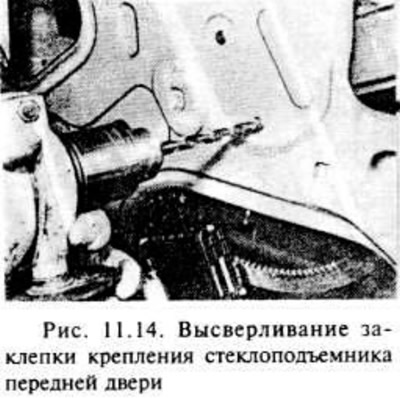

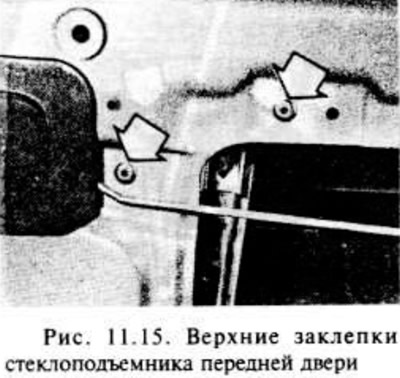

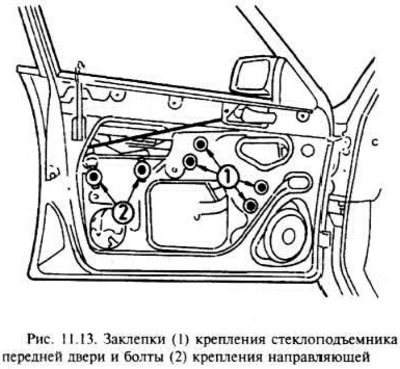

Пробийте четирите нита, закрепващи механизма на прозореца към вратата, като използвате свредло 8,5 mm (фиг. 11.14).





Отстранете пластмасовия краен ограничител от водещия прозорец.


Отстранете двата болта и долния прозорец на вратата.

При моделите с електрически прозорец, изключете отрицателния полюс на акумулатора, след което изключете щепсела от двигателя на прозореца.

Внимателно отстранете модула на регулатора на прозореца през отвора на вратата.

Монтажът се извършва в ред, обратен на премахването, като се има предвид следното.

Проверете дали рамената на повдигача на прозорците са монтирани правилно във водачите, преди да ги закрепите.

Закрепете модула на регулатора на прозореца към вратата с помощта на нови нитове.

Регулирайте ъгъла на долния водач с два винта, така че стъклото на прозореца да се движи гладко.

Монтирайте вътрешната облицовка на вратата.

Регулатор за стъкло на задната врата

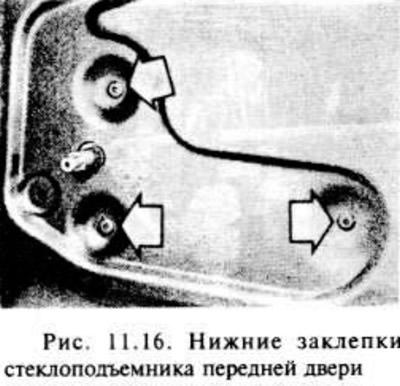

Работната процедура тук е както е посочено в първите три параграфа на предишния подраздел, като се вземе предвид фактът, че модулът за повдигане на прозорци е закрепен с пет нита (две отгоре и три отдолу) (фиг. 11.16).



След това изключете отрицателния полюс на акумулатора (на прозорци с ел. повдигане) и съединителя на мотора и свалете регулатора на прозореца.


Монтажът се извършва в ред, обратен на премахването, като се има предвид следното.

Уверете се, че рамото на прозореца е монтирано правилно във водача, преди да прикрепите прозореца към вратата.

Закрепете регулатора на прозореца към вратата с помощта на нитове.

Проверете работата на механизма за повдигане на прозореца, преди да монтирате тапицерията на вратата, след което я монтирайте.
