Части за дръжка и брава — премахване и монтиране (Opel Astra F)

Дръжка за вътрешна врата

Свалете облицовката на вътрешната врата.

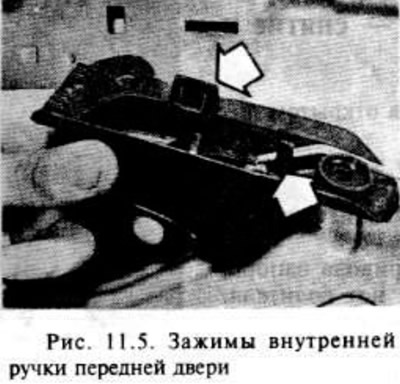

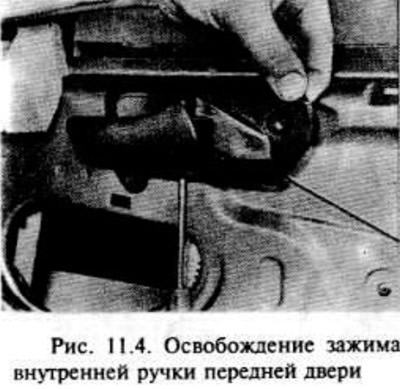

С помощта на отвертка внимателно освободете скобите и издърпайте модула на дръжката от вратата, разкачете дръжката и свалете модула (фиг. 11.4, 11.5).





Монтажът се извършва в обратен ред на отстраняването, но трябва да проверите работата на механизма, преди да монтирате вътрешната облицовка на вратата.

Външна дръжка на входната врата

Отстранете облицовката на вътрешната врата и издърпайте пластмасовия лист, за да получите достъп до дръжката.

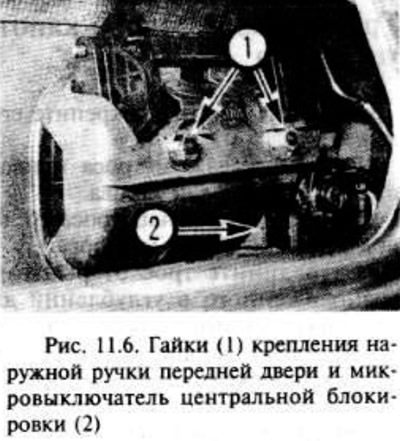

Развийте двете гайки, закрепващи външната дръжка на вратата (фиг. 11.6).



Ако е необходимо, разкачете скобата на микропревключвателя на централното заключване от задния ръб на външната дръжка.

Разкачете двете долни скоби, след това внимателно повдигнете външната пластмасова част на модула на външната дръжка на вратата и разкачете задвижващия механизъм.

Издърпайте вътрешната част на модула на външната дръжка от вътрешната страна на вратата и разкачете свързващия прът на цилиндъра на ключалката.

Монтажът се извършва в обратен ред на отстраняването, но е необходимо да се провери работата на механизма, преди да монтирате вътрешния панел на вратата, след което монтирайте облицовъчния панел.

Външна дръжка на задната врата - модели седан и хечбек

Отстранете вътрешния панел и отстранете пластмасовия лист, за да получите достъп до дръжката.

Отстранете изолационните уплътнения от вътрешния и външния ръб на отвора на прозореца.

Развийте монтажния болт на водача на горния заден прозорец, който може да бъде достигнат близо до задния ръб на отвора на прозореца.


Развийте долния болт на водача на задното стъкло с помощта на гаечен ключ Torx, след което отстранете водача от вратата.

Развийте двете гайки, закрепващи външната дръжка на вратата.

Отстранете двете долни скоби, след това внимателно повдигнете външната дръжка на вратата от външната страна на вратата и разкачете връзката на връзката.

Монтажът се извършва в ред, обратен на демонтажа, като работата на модула се проверява преди поставянето на завършващия панел на място.

Външна дръжка задна врата модел с каросерия комби

Отстранете панела на вътрешната врата и преместете пластмасовия лист настрани, за да получите достъп до дръжката.

Отстранете двата винта, закрепващи външната дръжка към вратата.

Освободете двете долни скоби, след това внимателно издърпайте външната ръкохватка и разкачете връзката на връзката.

Монтажът се извършва в ред, обратен на демонтажа, като се проверява работата на уреда, преди да се постави върху лист завършващ панел.

Заключване на входната врата

Отстранете вътрешния панел на вратата и преместете пластмасовия лист от задния ръб на вратата.

Отстранете болта на релсата на задния прозорец в задния ръб на вратата, след което внимателно отстранете релсата през долния отвор на вратата.

Когато е необходимо, през вратата, разкачете пластмасовата скоба на капака от ключалката.

Работейки през отвора на прозореца на вратата, разкачете трите пръта на лостовия механизъм от ключалката.

При моделите с централно заключване изключете отрицателния полюс на акумулатора, след това през вратата изключете щепсела от двигателя на централното заключване.


Отстранете трите винта Torx, закрепващи ключалката към задния ръб на вратата, след което внимателно отстранете заключващия модул (заедно със заключващ прът и двигател за централно заключване, където е необходимо) близо до механизма за повдигане на прозореца и навън през долния отвор на вратата.

Монтажът се извършва в ред, обратен на демонтаж, но е необходимо да се провери работата на ключалката на вратата, дръжката и механизма за повдигане на прозореца, преди да монтирате панела на вратата. Имайте предвид, че връзката на външната ръкохватка може да се регулира с помощта на назъбеното пластмасово колело за регулиране. разположен в края на пръта.

Заключване на задната врата - модели седан и хечбек

Спуснете напълно прозореца, след това отстранете вътрешната облицовка на вратата и пластмасовия лист.

Отстранете уплътнителните уплътнения от вътрешния и външния ръб на отвора на прозореца.

Отстранете болта на скобата, закрепващ горната релса на прозореца близо до задния ръб на отвора на прозореца.

Развийте затягащия болт (тип Torx), закрепващ долния водач на прозореца отвътре, след което отстранете водача от вратата.

През вратата отстранете пластмасовите скоби на капака от ключалката, където е необходимо.

Работейки през отвора на вратата, разкачете задвижващите пръти от блока на ключалката.

При модели с централно заключване, изключете отрицателния полюс на акумулатора и конектора на мотора на централното заключване.

Развийте трите винта Torx, закрепващи ключалката към долния ръб на вратата, след което отстранете заключващия модул (заедно със задвижващия прът на бутона за заключване и мотора на централното заключване, където е необходимо) близо до механизма за повдигане на прозореца навън през долния отвор на вратата.


Монтирането на ключалката на задната врата се извършва в обратен ред на отстраняване, като се проверява нейната работа.

Заключване на задната врата - модели комби

Спуснете напълно прозореца, след това отстранете вътрешната облицовка на вратата и пластмасовия лист.

В горната част на отвора на прозореца отстранете двата задни винта, закрепващи горната шина на задния прозорец.

В долната част на отвора на прозореца отстранете винта за монтиране на долната шина на задното стъкло, след това болта на скобата и гайката на релсата и го повдигнете нагоре през отвора на прозореца.

Освен това редът на работа е както е посочено в четирите параграфа по-горе, започвайки с думите "През вратата..." в предишния подраздел.

Ключалката се монтира в ред, обратен на отстраняването.

Цилиндър за заключване на предна врата

Отстранете външната дръжка на вратата, както е указано по-рано в този раздел.

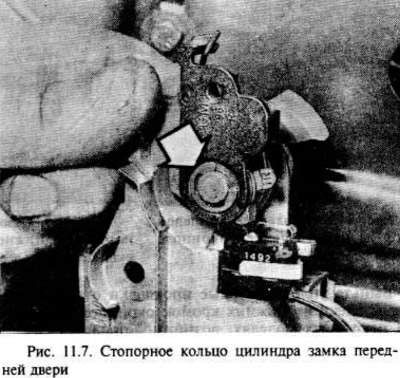

Поставете ключа в ключалката, след което извадете пружинния пръстен от края на цилиндъра на ключалката (фиг. 11.7).



Отстранете цилиндъра на ключалката, като използвате ключа и механизма на лоста.

Монтажът се извършва в ред, обратен на демонтаж, но е необходимо да се провери работата на ключалката на вратата, дръжката и регулатора на прозореца, преди да монтирате тапицерията на вратата.

Фиксатор за ключалка

Преди да свалите закопчалката, маркирайте позицията й, за да можете да я върнете точно на първоначалното й място.

За да премахнете ключалката, просто развийте винта с гаечен ключ.

Монтажът се извършва в обратен ред на отстраняване, но е необходимо да се регулира позицията на резето за нормално затваряне на вратата.
