Замечание: В случае замены или проточки тормозных дисков необходимо одновременно устанавливать на них новые тормозные колодки.
Снятие
2. Вывесите автомобиль и снимите колеса (см. Главу «Введение»).

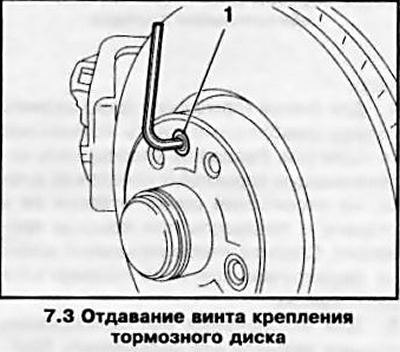

3. Для снятия тормозного диска переднего колеса необходимо высвободить тормозной шланг из опорного кронштейна на стойке подвески (см. Раздел 4) и вывернуть крепежный винт (см. сопр. иллюстрацию) — суппорт снимать не надо.
4. Для снятия тормозного диска заднего колеса необходимо снять тормозные колодки (см. Раздел 6), отсоединить направляющую тормозных колодок от диска, не отсоединяя шланг отвести ее в сторону и подвязать при помощи проволоки. Следите, чтобы тормозной шланг не перекручивался и не подвергался растяжению.
5. Для исключения выскальзывания поршня зажмите его деревянным бруском, установив последний между поршнем и суппортом. Выверните крепежный винт и снимите тормозной диск со ступицы колеса (см. иллюстрацию 7.3).
6. Если в результате длительной эксплуатации какой-либо из дисков прикипел к ступице колеса, воспользуйтесь пластмассовым молотком и легкими ударами сбейте диск.
Внимание: При снятии диска сильные удары не допустимы!
Попробуйте воспользоваться так же средством для растворения ржавчины. Если эти попытки не привели к успеху, снимите диск при помощи съемника или сбейте диск тяжелым молотком. При снятии диска съемником его необходимо заменить на новый, при использовании тяжелого молотка, кроме того, необходимо заменить и подшипники колеса.
Установка
7. Проверьте состояние тормозного диска (см. ниже). Измерения при проверке диска должны быть точными, поэтому составители данного Руководства рекомендуют обратиться на сервисную станцию или к специалисту, имеющему соответствующий измерительный инструмент и необходимый опыт выполнения данных работ.
8. Установка производится в порядке, обратном порядку демонтажа компонентов. Перед установкой удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей диска и ступицы. Слегка смажьте резьбовую часть винта крепления диска фиксирующим компаундом. Если производится замена диска, снимите разбавителем защитный лак с нового тормозного диска. При установке тормозного механизма задних колес не забудьте отрегулировать стояночный тормоз (см. Раздел 12).
Проверка состояния
9. Лучше всего производить проверку в условиях стационарной мастерской, где имеются все условия и необходимый инструмент. Однако в некоторых случаях можно производить проверку дисков, не снимая их с автомобиля — при этом несколько уменьшается трудоемкость работ, однако труднее добиться необходимой точности измерений. Все проверяемые размеры приведены в Спецификациях к настоящей Главе.

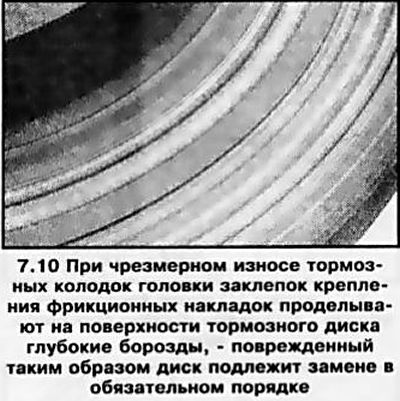

10. Произведите визуальную проверку состояния рабочей поверхности диска (см. сопр. иллюстрацию). Легкие дефекты могут быть устранены при помощи мелкозернистой наждачной бумаги. Для удаления глубоких борозд диск следует подвергнуть проточке. Помните, что осмотр диска должен производиться с обеих его сторон. Ржавые тормозные диски при торможении создают повышенный шум, если шум не исчезает в процессе достаточно долгого периода эксплуатации — замените диски.
11. Если во время торможения замечались пульсации педали ножного тормоза, не связанные со срабатыванием ABS, следует оценить величину бокового биения тормозного диска. Проверка величины бокового биения производится при помощи циферблатного измерителя плунжерного типа. Результат измерения не должен выходить за пределы оговоренного в Спецификациях допустимого диапазона, в противном случае диск необходимо отдать в проточку.
Замечание: Составители настоящего Руководства рекомендуют производить проточку дисков вне зависимости от их состояния с целью удаления с рабочих поверхностей всякого рода дефектов. На крайний случай можно ограничиться обработкой диска мелкозернистой наждачной бумагой.

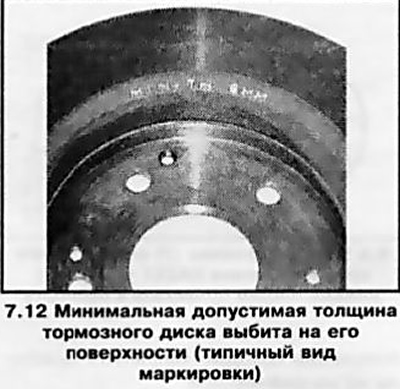

12. При проточке диска следует уделить особое внимание соблюдению требований Спецификаций к его минимальной допустимой толщине. На торцевой поверхности диска предусмотрена соответствующая маркировка (см. сопр. иллюстрацию). Измерение толщины диска производится при помощи микрометра и некоторых других приборов.
