Снятие
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Отсоединить электрический разъем подогреваемого датчика кислорода №1.
3. Поднять и зафиксировать автомобиль.
4. Удалить пробку сливного отверстия и слить моторное масло.
Примечание. После слива моторного масла установить пробку сливного отверстия с новым уплотнительным кольцом.
5. Снять впускной шланг промежуточного охладителя.
6. Снять возвратный масляный шланг турбокомпрессора.
7. Снять передний выхлопной патрубок.
8. Снять каталитический нейтрализатор.
9. Опустить автомобиль.
10. Открыть сливное отверстие системы охлаждения.
11. Снять воздушный фильтр в сборе.

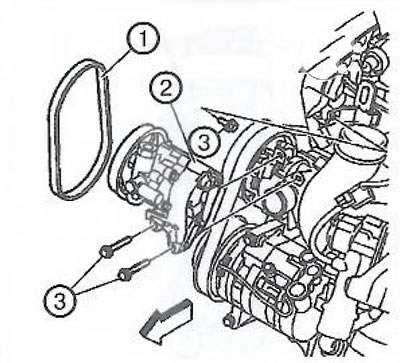

12. Снять растяжимый приводной ремень (1) с насоса гидроусилителя рулевого управления (2).
13. Отвернуть три болта крепления (3) насоса гидроусилителя рулевого управления.
Примечание. Зафиксировать насос гидроусилителя рулевого управления при помощи проволочной петли.
14. Снять электромагнитный клапан регулятора заслонки турбокомпрессора.

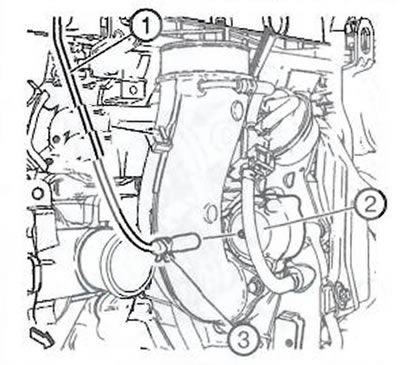

15. Снять переходник забора воздуха турбокомпрессора:

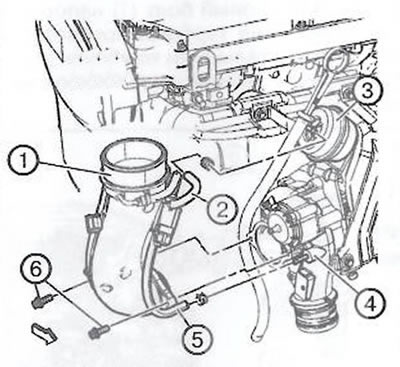

- Ослабить хомут (3) и снять патрубок (1) с перепускного клапана (2) наддува.
- Ослабить хомут и снять шланг (2) с привода заслонки турбокомпрессора (3).
- Ослабить хомут и снять шланг электромагнитного клапана регулятора заслонки турбокомпрессора (5) с турбокомпрессора (4).
- Отвернуть два болта (6) воздухозаборного патрубка турбокомпрессора.
- Снять воздухозаборный патрубок (1) турбокомпрессора.
- Снять и отправить в утиль прокладку.

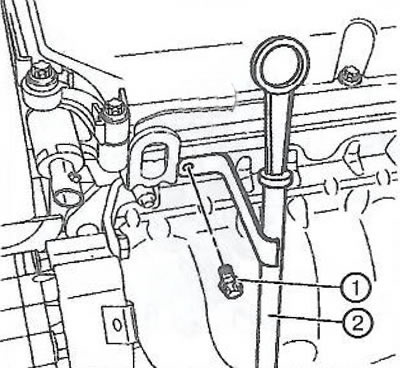

16. Отвернуть болт (1) и снять направляющий патрубок масляного щупа.
17. Отвернуть два болта теплового экрана выпускного коллектора.
18. Снять вакуумный шланг с турбокомпрессора.
19. Снять вакуумный шланг с турбокомпрессора.
20. Снять шланг с возвратного патрубка охлаждения турбокомпрессора.
21. Снять напорный патрубок охлаждения с турбокомпрессора.

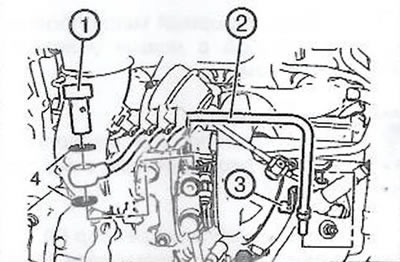

22. Снять напорный маслопровод (2) с турбокомпрессора.
Примечание. После снятия выпускного коллектора в сборе повернуть напорный маслопровод турбокомпрессора на 90 для того, чтобы отцепить держатель (3).
23. Отвернуть полый болт (1) напорного маслопровода турбокомпрессора с двумя уплотнительными кольцами (4).

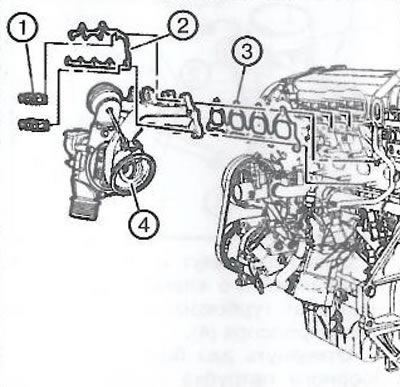

24. Отвернуть девять гаек турбокомпрессора (1).
25. Снять прокладку турбокомпрессора (2).
26. Снять турбокомпрессор (4).
27. Снять прокладку выпускного коллектора (3).
28. Снять полый болт возвратного патрубка охлаждения с выпускного коллектора в сборе.
Установка
1. Очистить контактную поверхность выпускного коллектора.
2. Установить новую прокладку выпускного коллектора (2) на выпускной коллектор.
3. Установить полый болт с новыми уплотнительными кольцами и зафиксировать возвратный трубопровод охлаждения выпускного коллектора в сборе.
4. Установить напорный маслопровод турбокомпрессора с новым уплотнительным кольцом.
Примечание. Вставить напорный маслопровод турбокомпрессора в порт и повернуть на 90°.

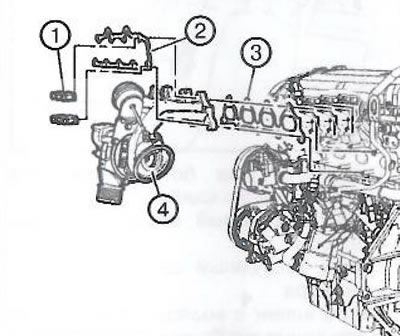

5. Установить турбокомпрессор (3).
6. Установить девять новых гаек (1) и затянуть моментом 8 Нм.

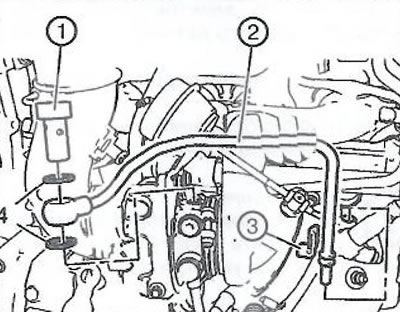

7. Установить напорный маслопровод (2) на турбокомпрессор.
8. Установить полый болт напорного маслопровода турбокомпрессора (1) с двумя новыми уплотнительными кольцами (4) и затянуть моментом 30 Н-м.
9. Установить подающий трубопровод охлаждения на турбокомпрессор.
10. Установить возвратный шланг на возвратный патрубок охлаждения турбокомпрессора.
11. Установить и затянуть от руки две гайки теплового экрана выпускного коллектора.

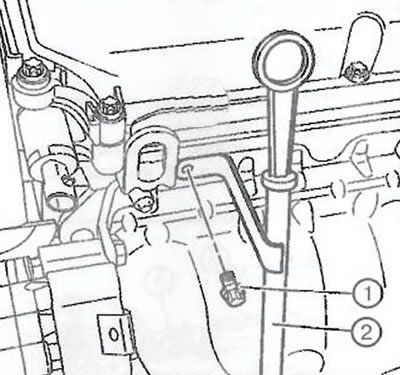

12. Установить направляющий патрубок масляного щупа с двумя новыми уплотнительными кольцами.
13. Установить болт крепления направляющего патрубка масляного щупа (1) и затянуть моментом 8 Нм.
14. Затянуть крепления теплового экрана выпускного коллектора моментом 8 Нм.
15. Установить электромагнитный клапан регулятора заслонки турбокомпрессора на переходник воздухозаборника турбокомпрессора.
16. Установить переходник воздухозаборника турбокомпрессора.
17. Установить вакуумный шланг на турбокомпрессор.

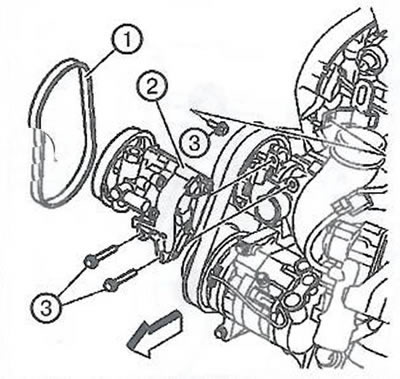

18. Установить насос гидроусилителя рулевого управления (2).
19. Установить три болта (3) насоса гидроусилителя рулевого управления и затянут моментом 22 Н м.

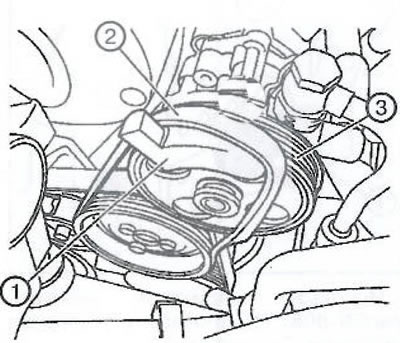

20. Установить растяжной приводной ремень (1) на насос гидроусилителя рулевого управления:
- Установить приспособление EN-50098 (1) и растяжной приводной ремень (2) на шкив (3) насоса гидроусилителя рулевого управления, после чего медленно провернуть коленчатый вал двигателя по часовой стрелке.
Примечание. При вращении коленчатого вала двигателя следить за правильностью установки ремня на шкив водяного насоса.
- Снять приспособление EN-50098.
21. Установить воздушный фильтр в сборе.
22. Подсоединить электрический разъем к электромагнитному клапану регулятора заслонки турбокомпрессора.
23. Поднять автомобиль.
24. Установить возвратный масляный шланг турбокомпрессора.
25. Установить впускной воздушный шланг промежуточного охладителя.
26. Установить каталитический нейтрализатор.
27. Установить передний выхлопной патрубок,
28. Опустить автомобиль.
29. Подсоединить электрический разъем подогреваемого датчика кислорода №1.
30. Подсоединить отрицательную клемму аккумуляторной батареи.
31. Заправить двигатель моторным маслом.
32. Заправить систему охлаждения двигателя.
