Проверка технического состояния блока цилиндров (Opel Insignia A)

Визуальная проверка

1. Проверить коренные опоры коленчатого вала в блоке цилиндров на наличие повреждений или деформации. Коренные опоры не подлежат ремонту, если они повреждены, блок цилиндров следует заменить новым.

2. Проверить все уплотняемые и контактные поверхности на предмет повреждений, при необходимости устранить неисправность или заменить блок цилиндров новым.

3. Проверить все резьбовые части и сквозные отверстия на предмет повреждений.

4. Проверить все болты на наличие повреждений. При их обнаружении заменить болты новыми.

5. Проверить зеркала цилиндров на наличие трещин или повреждений. Гильзы цилиндров не обслуживаются отдельно, поэтому если цилиндр поврежден, необходимо заменить блок цилиндров целиком.

6. Проверить блок цилиндров на наличие трещин. Трещины не подлежат ремонту, при их обнаружении блок цилиндров необходимо заменить новым.

Процедура обмера

Проверка неплоскостности поверхностей блока цилиндров

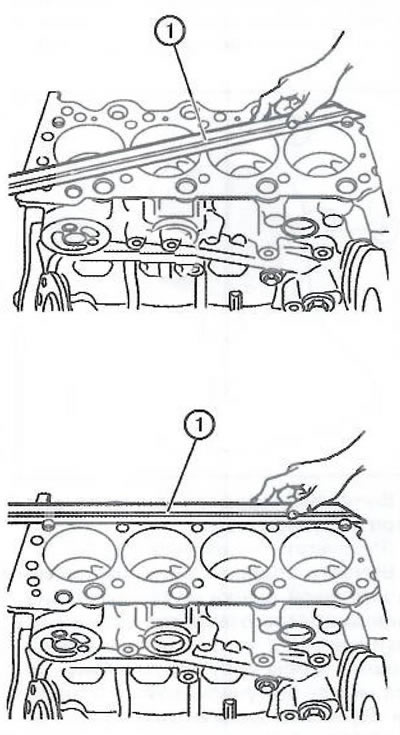

Используя поверочную линейку (1), проверить неплоскостносгь блока цилиндров.

Отверстия цилиндров и гнезда коренных опор коленчатого вала

1. Установить постель коренных опор коленчатого вала и затянуть болты крепления.

Примечание. Использовать для проверки старые болты крепления.

[Статья опубликована на сайте: opelbook.ru]

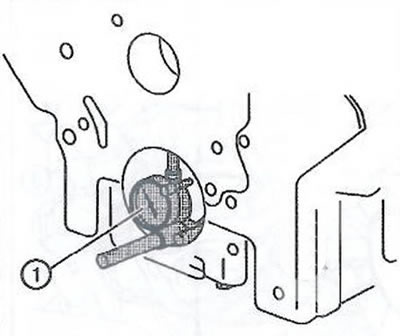

2. Используя индикатор часового типа EN-8087 (1), измерить отверстия коренных опор. Если диаметры отверстий не соответствуют норме, заменить блок цилиндров новым.

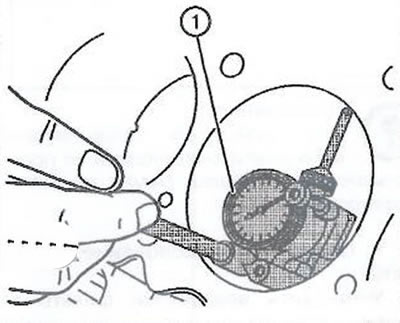

3. Используя индикатор часового типа EN-8087 (1), проверить отверстия цилиндров. Определить:

• Износ.
• Конусность.
• Овальность.
• Ступенчатый износ.

Примечание. Все значения приведены в разделе «Сервисные данные и спецификация» в конце главы.

4. Если отверстия цилиндров не соответствуют норме, заменить блок цилиндров новым.

5. Снять постель коренных опор коленчатого вала.
