Снятие газораспределительного ремня должно производиться на холодном двигателе!
Не проворачивайте двигатель при снятом газораспределительном ремне!
Замена ремня привода ГРМ
КВ — Коленвал
РВ — Распредвал
ВН — Водяной насос
Н — Натяжитель
Снятие

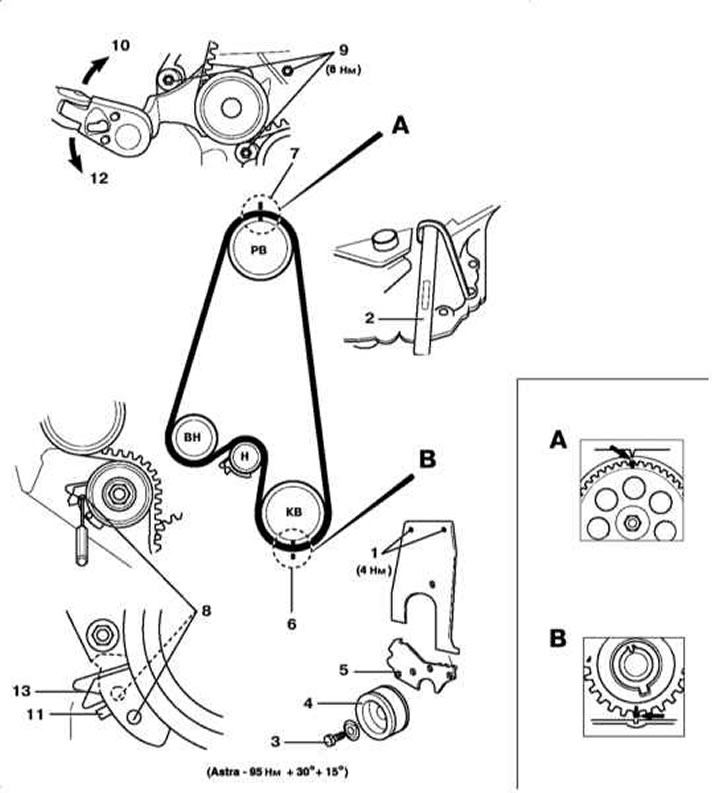

Cм. иллюстрацию Замена ремня привода ГРМ.
1. Отсоедините отрицательный провод от батареи.
2. Снимите воздухоочиститель.
3. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо.
4. Мелом или краской пометьте направление вращения ремня привода вспомогательных агрегатов. Отведя натяжитель при помощи накидного ключа, ослабьте ремень и снимите его с двигателя.
5. Снимите верхнюю секцию крышки привода ГРМ [1].
6. Подоприте двигатель при помощи приспособления КМ-6001 и установите центрирующий инструмент КМ-909-В.
7. Снимите натяжитель ремня привода вспомогательных агрегатов.

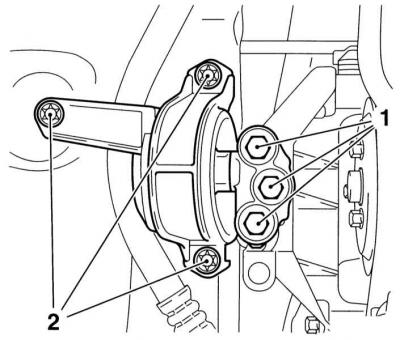

8. Снимите правую опору подвески силового агрегата в сборе со своим кронштейном.
9. Продев в купол трансмиссии специальный инструмент КМ-911 [2], заблокируйте от проворачивания маховик.
10. Выверните крепежный болт [3] и снимите шкив коленчатого вала [4].
11. Снимите нижнюю секцию крышки привода ГРМ [5].
12. Извлеките блокирующий маховик инструмент.
13. Временно вверните на место болт шкива коленчатого вала и приведите двигатель в положение ВМТ конца такта сжатия поршня первого цилиндра (см. Приведение поршня первого цилиндра в положение верхней мертвой точки такта сжатия (ВМТ). Удостоверьтесь в правильности совмещения установочных меток [6].
14. Проверьте правильность совмещения установочной метки зубчатого колеса с ответной риской на задней крышке привода ГРМ [7], — в случае необходимости проверните коленчатый вал еще на один полный оборот.
15. Отведите подвижный сегмент натяжителя до совмещения отверстий [8] и зафиксируйте его в этом положении, продев в отверстия подходящий стержень.
16. Снимите газораспределительный ремень.
Установка
Cм. иллюстрацию Замена ремня привода ГРМ.
1. Удостоверьтесь в правильности совмещения установочных меток [6] и [7].
2. Начав с зубчатого колеса коленчатого вала и двигаясь против часовой стрелки, установите газораспределительный ремень. Проследите, чтобы ремень был натянут на участках между соседними колесами.
3. Извлеките из натяжителя стопорный стержень [8] и ослабьте болты крепления сборки водяного насоса [9].
4. При помощи специального инструмента КМ-421-А разверните насос по часовой стрелке, выбрав слабину ленты ремня [10], — подвижная секция натяжителя должна оказаться напротив упора [11]. Слегка затяните болты крепления насоса.
5. Проверните коленчатый вал на два полных оборота по часовой стрелке и добейтесь правильного совмещения установочных меток [6] и [7].
6. Вновь отпустите крепежные болты [9] и с помощью инструмента КМ-421-А разверните водяной насос против часовой стрелки [12] так, чтобы указатель натяжителя оказался напротив V-образной риски опорной пластины [13].
7. Затяните болты крепления насоса с требуемым усилием (8 Нм).
8. Проверните коленчатый вал на два полных оборота по часовой стрелке, приведя двигатель в положение ВМТ конца такта сжатия поршня первого цилиндра, — удостоверьтесь в правильности совмещения установочных меток [6] и [7]. Если требуемого совмещения меток не происходит, повторите процедуру регулировки натяжения ремня.
9. Продев в купол трансмиссии специальный инструмент КМ-911, заблокируйте маховик [2].
10. Выверните болт шкива коленчатого вала [3].
11. Действуя в порядке, обратном порядку демонтажа, установите на свои места снятые компоненты.
12. Вверните болт шкива коленчатого вала и затяните его с требуемым усилием.
