Снятие
Верхняя секция
1. Снимите воздухоочиститель (см. Главу Системы питания и выпуска).

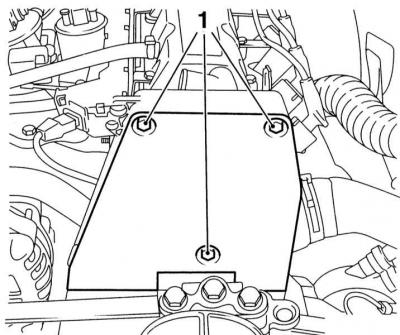

2. Выверните крепежные винты и снимите верхнюю секцию крышки газораспределительного ремня.
Нижняя секция
1. Снимите верхнюю секцию крышки (см. выше).

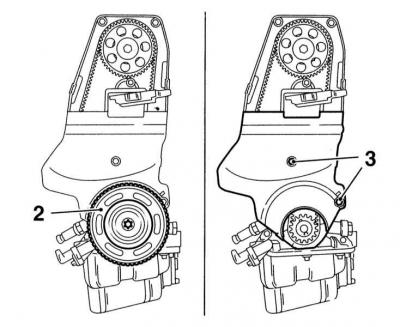

2. Снимите шкив коленчатого вала (см. Снятие и установка шкива коленчатого вала).
3. Снимите сборку натяжителя ремня привода вспомогательных агрегатов (см. Главу Электрооборудование двигателя).
4. Выверните крепежные болты и снимите с двигателя нижнюю секцию крышки.
Задняя крышка
1. Снимите газораспределительный ремень, его натяжитель и зубчатые колеса привода ГРМ (см. Снятие и установка ремня привода ГРМ и Снятие и установка натяжителя газораспределительного ремня и зубчатых колес привода ГРМ).
2. Подоприте двигатель тележечным домкратом, — с целью распределения нагрузки проложите между головкой домкрата и поддоном деревянный брусок.

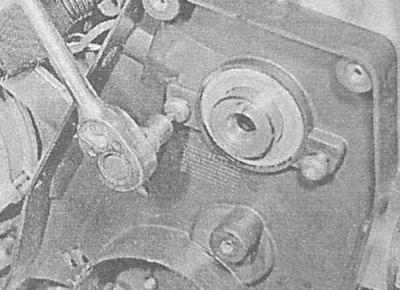

3. Пометьте установочное положение правой опоры подвески силового агрегата, затем выверните три болта крепления ее к блоку двигателя. Отдайте болты крепления опорного узла к кузовному элементу и снимите опору в сборе с кронштейном.
4. Высвободите из фиксаторов на крышке электропроводку датчика положения коленчатого вала (CKP), — постарайтесь запомнить маршрут прокладки жгута.

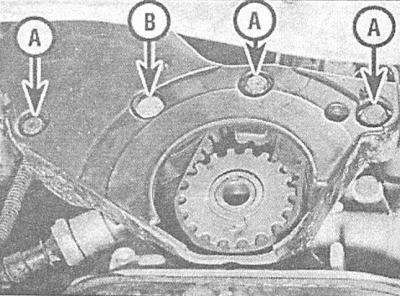

5. Выверните крепежные болты и снимите заднюю крышку с двигателя.
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за правильностью прокладки и надежностью фиксации жгута электропроводки датчика CKP. При установке шкива коленчатого вала не забудьте заменить болт его крепления. Весь крепеж затягивайте с требуемым усилием.
