Предна броня
Оттегляне

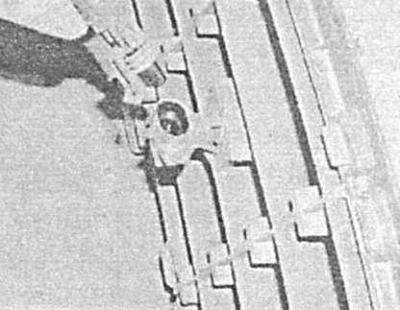

1. Под автомобила отстранете трите пластмасови скоби, закрепващи капака на предната броня към предпазителя на картера. За да премахнете двукомпонентния, трябва да освободите централния щифт от него и след това да премахнете външните секции.
2. Извийте страничните фиксиращи винтове и долните винтове за закрепване към наслагването на бронята на шкафчетата.
3. Помолете асистент да държи бронята, да премахне пластмасовите тапи и да развие горните винтове, закрепващи облицовката към предния панел.

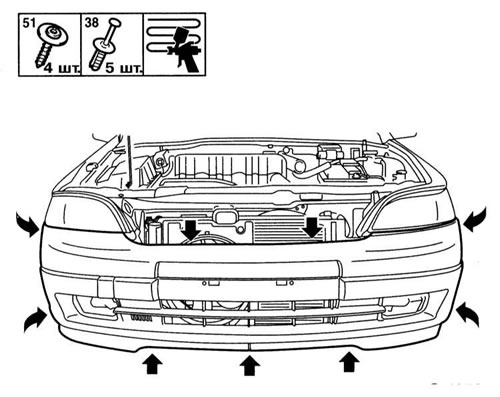

Разположение на крепежни елементи за облицовката на предната броня

4. Внимателно отделете страничните части на тапицерията на бронята от калниците и дръпнете напред, за да свалите тапицерията. При модели, оборудвани с фарове за мъгла и устройства за измиване на фаровете, свалете бронята и разкачете съответния кабелен сноп. Ако е необходимо, изключете кабелите от сензора за външна температура.

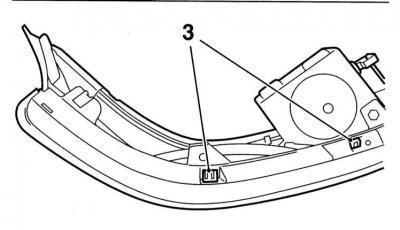

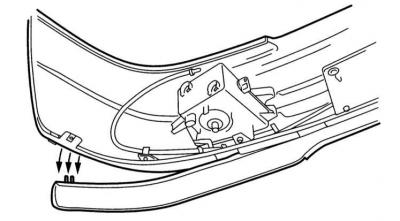

5. Освободете фиксиращите скоби и отделете панела на спойлера от горния слой на бронята.

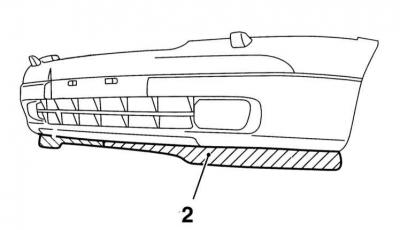

A - Спойлер панел
B - Щипки за преден спойлер
C - Щипки за странични спойлери
A.

Б.

C.

6. Дайте фиксиращи гайки и извадете от колата носещата греда на бронята.

Инсталиране
Монтажът се извършва в ред, обратен на демонтирането на компонентите.
1. Проверете състоянието на полистиреновото уплътнение на предната броня, ако е необходимо, сменете го.
Задна броня
1. Отворете задната врата/капака на багажника.
2. Под колата извийте болтовете за закрепване на долната част на бронята към задния панел.
3. В задната част на арките на колелата отстранете двата винта, закрепващи фиксаторите към капака на бронята.
4. Помолете асистента да държи бронята и да развие горните фиксиращи болтове.

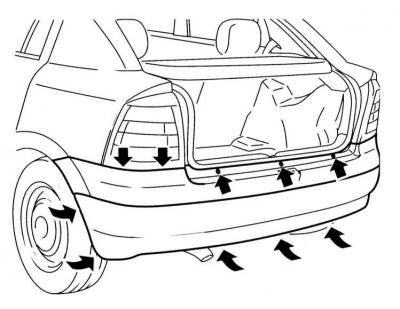

A - Разположение на крепежни елементи за облицовката на задната броня (модели Astra)

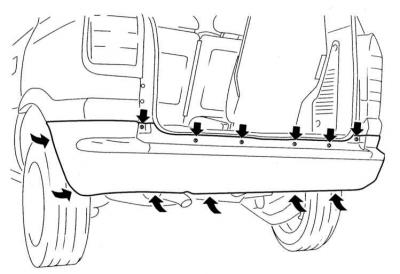

B - Разположение на крепежните елементи на облицовката на задната броня (модели Zafira)

Б.

5. Внимателно отстранете страничните части на бронята от направляващите скоби на калниците и дръпнете назад, за да отделите бронята от автомобила.
При моделите Zafira, оборудвани с ремарке, достъпът до теглича е толкова лесен, колкото плъзгане на ключалките навътре и премахване на капака.
Монтажът е в обратен ред.
