Предпазна кука

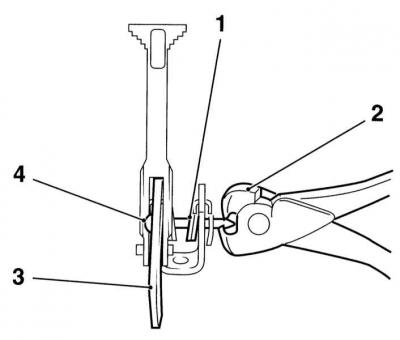

Схема за закрепване на предпазна кука за заключване на капака

1 - Пролет
2 - Щипки
3 - Кука
4 — Занитен аксиален щифт
1. Опорната скоба на куката е занитена към капака - ако е необходимо, пробийте нитове.
2. За да премахнете куката без скоба, отстранете нейния аксиален щифт (вижте илюстрацията Схема за закрепване на предпазна кука за заключване на капака), - щифтът също е занитен и трябва да се смени по време на монтажа.
3. Монтажът се извършва в обратен ред.
Резе за заключване

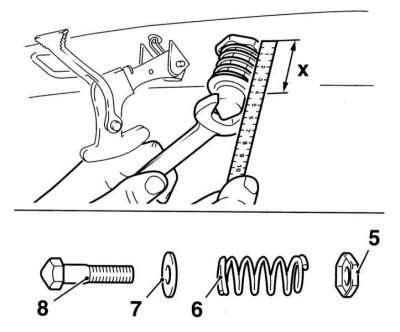

Регулиране на височината на резето на капака

1 - Резе
2 - Шайба
3 - Пролет
4 - Контрагайка
X = 40-50 mm
1. Разхлабете контрагайката, развийте резето, отстранете шайбата и пружината.
2. Монтажът се извършва в обратен ред - преди да затегнете контрагайката, регулирайте височината на резето (вижте илюстрацията Регулиране на височината на резето на капака).
Заключваща пружина
1. Разкачете края на кабела на ключалката на капака от пружината, след това освободете края на пружината от жлеба на предния панел - опитайте се да не повредите боята.
2. Монтажът се извършва в обратен ред.
