Зняття та встановлення верхнього поперечного важеля підвіски (Opel Frontera A)

Зняття

1. Підведіть під нижній важіль поперечний гаражний або гідравлічний підйомник.

2. Підніміть витяг так, щоб поперечний важіль був злегка під навантаженням.

3. Відкрутіть болт і від'єднайте утримувач гальмівного шланга від верхнього важеля підвіски.

4. Якщо є ABS, від'єднайте від важеля підвіски кабель датчика кутової швидкості колеса.

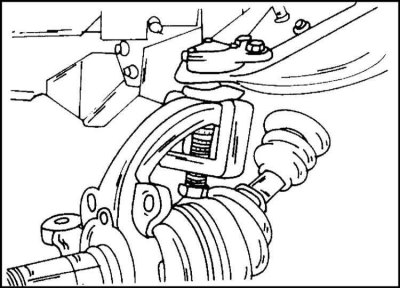

5. Від'єднайте верхній шаровий шарнір від поворотного кулака. Для цього використовується знімач, показаний на ілюстрації. Слідкуйте за тим, щоб не зашкодити захисному чохлу.

6. Від'єднайте верхній поперечний важіль із внутрішньої сторони від шасі. Кріплення здійснюється двома болтами.

При знятті поперечного важеля позначте шайби регулювальні розвалу і кута поздовжнього нахилу осі повороту. Ліворуч і праворуч може бути різне число шайб. Потрібно взяти це до уваги. Конструкцію поперечного важеля підвіски у автомобілів нової серії було змінено. Необхідно також звернути увагу.

Встановлення

Установка верхнього поперечного важеля виконується так:

1. Встановіть поперечний важіль із регулювальними шайбами розвалу та кута поздовжнього нахилу осі повороту. Поперечний важіль у центрі має два виступи (із середини 1995 р. випуску), які мають бути звернені всередину. Туди повинен бути звернений паз під кульовий шарнір. Поперечний важіль більш ранньої моделі має лише один виступ.



2. Болти кріплення осі важеля підвіски затягуйте моментом 155 Нм, гайка шарового шарніра моментом 105 Нм.

Матеріал було взято з ресурсу (opelbook.ru)

3. Якщо положення осі важеля підвіски було змінено по відношенню до важеля, що могло бути, наприклад, при заміні важеля втулок, необхідно знову встановити розмір, показаний на ілюстр. 5.12 (15 мм до середини 1995 р. випуску та 25 мм із середини 1995 р. випуску).

4. Після цього гайки затягніть моментом 108 Нм.

5. Інші роботи проводяться у послідовності, зворотній зняттю. Болти кріплення тримача гальмівного шлангу/датчика затягніть моментом 28 Нм.

Заміна втулок поперечного важеля підвіски

Втулки поперечного важеля можуть бути замінені. Для цього потрібно зняти вісь важеля підвіски. Для заміни втулок важіль поперечний рекомендується здати в автомайстерню. Гайки ліворуч та праворуч кріплення осі тимчасово затягніть від руки.
