Predné brzdové platničky — výmena (Opel Zafira A)

Nevyhnutnosť vykonania tejto operácie by sa mala zistiť pri procese kontroly technického stavu brzdového systému (pozri "Brzdový systém - kontrola technického stavu").

Poznámka: V závislosti od konfigurácie a roku výroby môžu byť vozidlá Astra a Zafira vybavené brzdovými mechanizmami od rôznych výrobcov, ktoré môžu mať menšie vonkajšie rozdiely. V tomto ohľade existujú rozdiely v prevádzke (uvedené v texte).

Postupnosť vykonávania

1. Pripravte auto na konštrukciu rámu (pozri "Príprava auta na údržbu a opravu").

POZOR! Keď sú brzdové piesty stlačené do valcov, hladina brzdovej kvapaliny v nádržke sa zvýši, preto časť brzdovej kvapaliny z nádržky odčerpajte. Po výmene brzdových doštičiek skontrolujte a v prípade potreby doplňte hladinu brzdovej kvapaliny (pozri "Kontrola hladiny technických kvapalín").

2. Odstráňte kryt nádržky hlavného brzdového valca a pomocou gumovej žiarovky odčerpajte časť kvapaliny.

3. Demontujte koleso (pozri "Koleso - výmena").

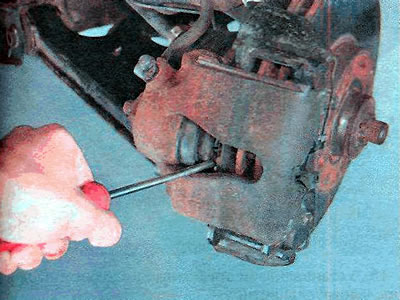

4. Pomocou skrutkovača ako páky zatlačte piest do brzdového valca.

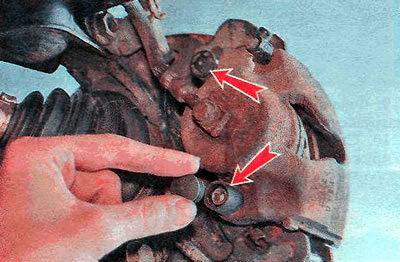

5. Odstráňte ochranné krytky z otvorov vo vodiacich puzdrách strmeňa.

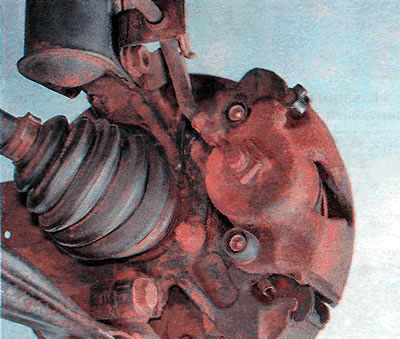

6. Pomocou 7 mm imbusového kľúča odskrutkujte dve upevňovacie skrutky strmeňa.





7. Pomocou skrutkovača ohnite uzamykaciu pružinu topánky späť a odstráňte ju zo záberu s vodidlom topánky.

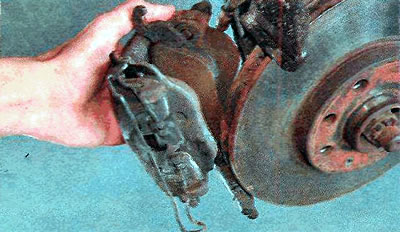

8. Bez odpojenia brzdovej hadičky odstráňte strmeň s doštičkami z čapu riadenia.



9. Upevnite strmeň tak, aby nedochádzalo k namáhaniu brzdovej hadičky.

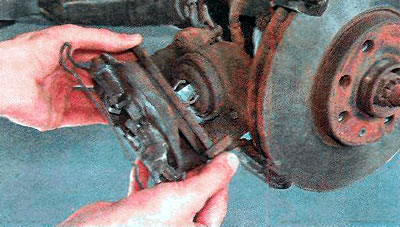

10. Odstráňte vnútornú brzdovú čeľusť s držiakom pružiny.

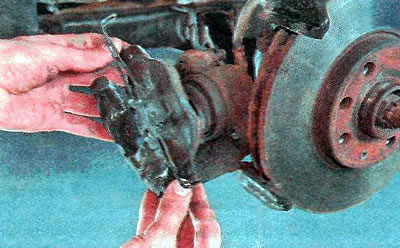

11. Odstráňte vonkajšiu brzdovú čeľusť s prídržnou pružinou.

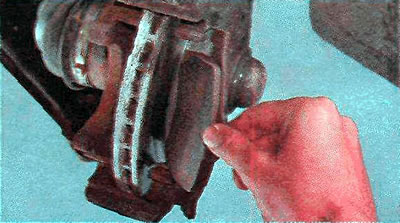

Poznámka: Ak je strmeň inej konštrukcie, odstráňte vonkajšiu čeľusť z vodidla.

Odporúčanie. Pri výmene brzdových doštičiek nezabudnite skontrolovať hrúbku a stav brzdového kotúča (pozri "Predné brzdy - kontrola").

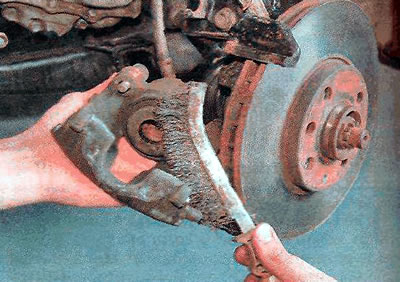

12. Vyčistite vodiace lišty strmeňa.

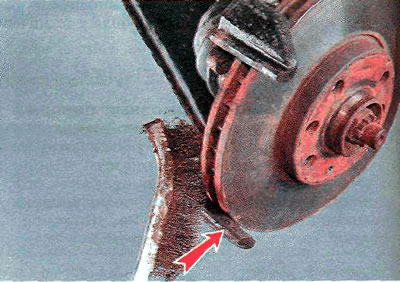

13. Očistite okraj brzdového kotúča a dosadacie plochy čapu riadenia. Na miesta styku vodiacich podložiek s dosadacími plochami čapu riadenia nanášame špeciálne vysokoteplotné mazivo.

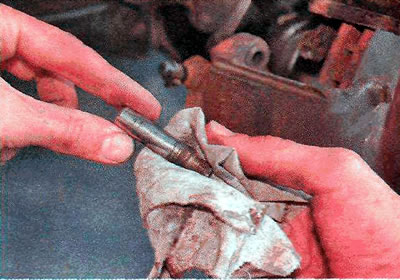

14. Očistite upevňovacie skrutky strmeňa od nečistôt a prachu, mali by sa voľne pohybovať pozdĺž vodiacich puzdier strmeňa.



15. Namontujte brzdové doštičky v opačnom poradí.



16. Podobne vymeníme brzdové platničky na druhej strane auta.

17. Niekoľkokrát stlačte brzdový pedál, aby sa automaticky upravili medzery medzi brzdovými doštičkami a kotúčmi.

18. Skontrolujte hladinu brzdovej kvapaliny v nádržke hlavného valca a v prípade potreby ju doplňte na normálnu hodnotu (pozri "Kontrola hladiny technických kvapalín").
