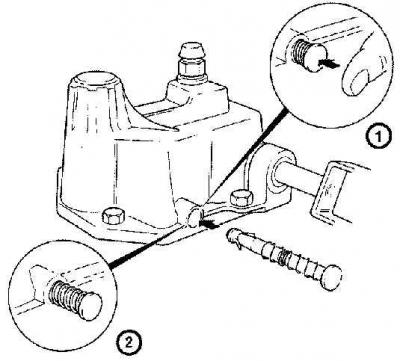

1. Stlačenie poistného kolíka
2. Po posunutí radiacej páky by sa mal poistný kolík vrátiť do pôvodnej polohy
Mechanizmus sa nastavuje pomocou upínacej skrutky, ktorá pripevňuje radiacu tyč k riadiacej tyči radenia. Skrutka sa nachádza na zadnej časti prevodovky pred prepážkou motorového priestoru a u väčšiny modelov je prístupná zhora.
1. Uvoľnite upínaciu skrutku tyče radenia, ale úplne ju neodskrutkujte.
2. V priestore pre cestujúcich odstráňte ochranný kryt radiacej páky. Upevnite radiacu páku vložením oceľovej tyče alebo 5 mm vrtáka do otvoru umiestneného na ľavej prednej strane v základni páky.
3. Zablokujte volič prevodových stupňov stlačením pružinového poistného kolíka umiestneného na kryte voliča prevodov (pozri obr. Umiestnenie blokovacieho čapu voliča prevodovky).
4. Po upevnení radiacej páky a prevodovky utiahnite upínaciu skrutku tyče radenia v niekoľkých krokoch.
5. Odstráňte blokovaciu tyč z radiacej páky a skontrolujte činnosť mechanizmu radenia prevodových stupňov a poistný kolík voliča prevodových stupňov by sa mal automaticky vrátiť do pôvodnej polohy, keď pohnete radiacou pákou.
