Všeobecné informácie
Dieselový motor X22 DTH
| Počet valcov | 4 |
| Počet ventilov | 16 |
| Pracovný objem, cm³ | 2171 |
| Priemer valca, mm | 84 |
| Zdvih piestu, mm | 98 |
| Výkon, kW pri min.⁻¹ | 85/4300 |
| Krútiaci moment, Nm pri min.⁻¹ | 260/1900-2500 |
| Kompresia | 18,5:1 |
| Poradie zapaľovania valca | 1-3-4-2 |
Dieselový motor Y22 DTH
| Počet valcov | 4 |
| Počet ventilov | 16 |
| Pracovný objem, cm³ | 2171 |
| Priemer valca, mm | 84 |
| Zdvih piestu, mm | 98 |
| Výkon, kW pri min.⁻¹ | 85/3800 |
| Krútiaci moment, Nm pri min.⁻¹ | 260/1900-2500 |
| Kompresia | 18,5:1 |
| Poradie zapaľovania valca | 1-3-4-2 |
Údaje o úpravách
| Otáčky kľukového hriadeľa motora pri voľnobehu, min⁻¹ | 740-900 |
| Maximálne otáčky kľukového hriadeľa motora, min⁻¹ | 4950-5050 |
| Kompresia, kPa | 1700-2400 |
| Prípustný rozdiel v kompresii medzi valcami, % | nie viac ako 25 |
| Vôle ventilov, mm | 0 |
Hlava valcov

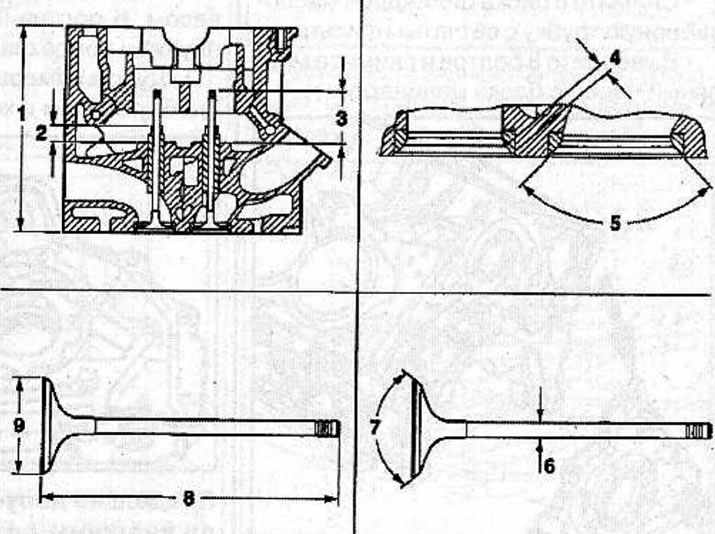

1 - výška hlavy valcov; 2 - výčnelok vedenia ventilu; 3 - výčnelok drieku ventilu; 4 - šírka sedla ventilu v hlave valca; 5 - uhol skosenia sedla ventilu v hlave valca; 6 - priemer drieku ventilu; 7 - uhol skosenia sedla ventilu; 8 - dĺžka drieku ventilu; 9 - priemer ventilovej dosky.
Varovanie! Brúsenie hlavy valcov nie je povolené.
| Výška hlavy valcov, mm | 140 |
| Šírka sedla ventilu v hlave valcov, mm - príjem | 1,4-1,8 |
| - promócie | 1,4-1,8 |
| Vnútorný priemer vodiacej vložky ventilu, mm: - nominálna veľkosť | 6,000-6,012 |
| - 1. veľkosť opravy (0,075) | 6,075-6,090 |
| - 2. veľkosť opravy (0,150) | 6,150-6,156 |
| Dĺžka vodiacej vložky ventilu, mm - príjem | 44,75-45,25 |
| - promócie | 34,75-35,25 |
| Výstupok vodiacej lišty ventilu, mm: - príjem | 11,2-11,5 |
| - promócie | 11,2-11,5 |
| Presah drieku ventilu, mm: - nominálna veľkosť | 37,0-37,6 |
| - 1. veľkosť opravy (0,075) | 36,6-37,2 |
| - 2. veľkosť opravy (0,150) | 36,6-37,2 |
| Dĺžka ventilu, mm: - menovitá veľkosť: - príjem | 96,90-97,30 |
| - promócie | 96,80-97,30 |
| - 1. veľkosť opravy (0,075): - príjem | 96,50-96,90 |
| - promócie | 96,50-96,90 |
| - 2. veľkosť opravy (0,150): - príjem | 96,50-96,90 |
| - promócie | 96,50-96,90 |
| Priemer drieku ventilu, mm: - menovitá veľkosť: - príjem | 5,955-5,970 |
| - promócie | 5,945-5,960 |
| - 1. veľkosť opravy (0,075): - príjem | 6,030-6,045 |
| - promócie | 6,020-6,035 |
| - 2. veľkosť opravy (0,150): - príjem | 6,105-6,120 |
| - promócie | 6,095-6,110 |
| Vôľa medzi driekom ventilu a vodiacou lištou ventilu, mm: - príjem | 0,030-0,057 |
| - promócie | 0,040-0,067 |
| Prípustná ovalita drieku ventilu, mm | 0,03 |
| Priemer ventilovej dosky, mm: -príjem | 29,0 |
| -promócie | 26,0 |
| Uhol skosenia sedla ventilu | 90°40' |
| Uhol skosenia sedla ventilu v hlave valca,° | 90 |
| Zdvih vačkového hriadeľa, mm: - sacie ventily | 8,5 |
| - výfukové ventily | 8,5 |
Kľukový hriadeľ

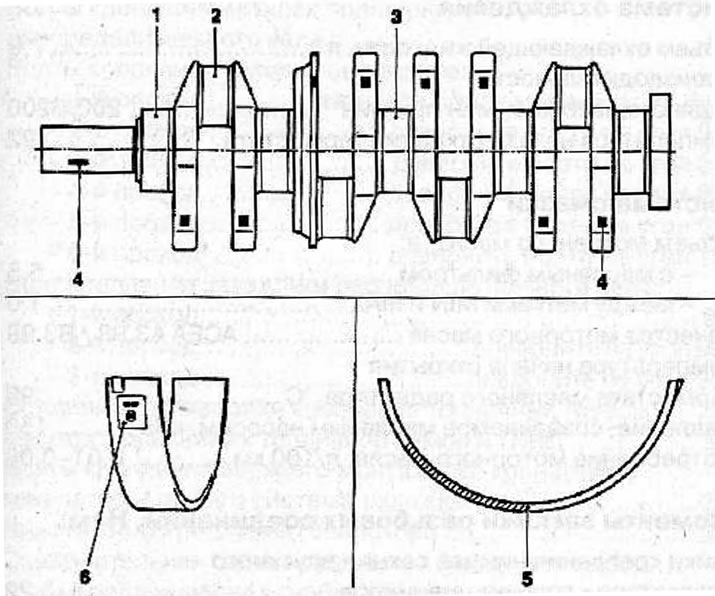

1 - hlavný ložiskový čap; 2 - čap ojničného ložiska; 3 - čap stredného hlavného ložiska; 4 - farebné označenie; 5 - farebné označenie vložiek; 6 - označenie vložiek.
| Farebné označenie priemerov hlavných čapov kľukového hriadeľa: - nominálna veľkosť 67,966 – 67,974 mm | zelená |
| 67,974 – 67,982 mm | hnedý |
| - 1. veľkosť opravy (0,25) 67 716 – 67 724 mm | zelená/modrá |
| 67 724 – 67 732 mm | hnedá/modrá |
| - 2. veľkosť opravy (0,50) 67 466 – 67 474 mm | zelená/fialová |
| 67 474 – 67 482 mm | hnedá/fialová |
| Farebné označenie priemerov čapov ojnice kľukového hriadeľa, mm: - menovitá veľkosť 48,971 – 48,990 mm | - |
| - 1. veľkosť opravy (0,25) 48,721-48,740 mm | modrá |
| - 2. veľkosť opravy (0,50) 48,471-48,490 mm | fialová |
| Farebné označenie šírky stredného hlavného čapu kľukového hriadeľa: - menovitá veľkosť 25,950 – 26,002 mm | - |
| - 1. veľkosť opravy (0,20) 26,150 – 26,202 mm | - |
| - 2. veľkosť opravy (0,40) 26,350 – 26,402 mm | - |
| Farebné kódovanie hrúbky spodných vložiek 1, 2, 4 a 5 hlavných ložísk kľukového hriadeľa/identifikácia bloku valcov: - nominálna veľkosť 1,989 – 1,995 mm | hnedá/919 N |
| 1,995 – 2,001 mm | zelená/920 N |
| - 1. veľkosť opravy (0,25) 2 114 – 2 120 mm | hnedá/modrá/921 A |
| 2,120 – 2,126 mm | zelená/modrá/922A |
| - 2. veľkosť opravy (0,50) 2,239 – 2,245 mm | hnedá/fialová/923V |
| 2,245 – 2,251 mm | zelená/fialová/924V |
| Hrúbka horného hlavného ložiska kľukového hriadeľa, farebný kód/identifikácia bloku valcov: - nominálna veľkosť 1,989 – 1,995 mm | hnedá/926 N |
| 1,995 – 2,001 mm | zelená/927 N |
| - 1. veľkosť opravy (0,25) 2 114 – 2 120 mm | hnedá/modrá/928 A |
| 2,120 – 2,126 mm | zelená/modrá/ 929 A |
| - 2. veľkosť opravy (0,50) 2,239 – 2,245 mm | hnedá/fialová |
| 2,245 – 2,251 mm | zelená/fialová |
| Farebné označenie hrúbky spodných škrupín stredného hlavného ložiska kľukového hriadeľa / identifikácia bloku valcov: - nominálna veľkosť 1,989 – 1,995 mm | hnedá/933 N |
| 1,995 – 2,001 mm | zelená/934 N |
| - 1. veľkosť opravy (0,25) 2 114 – 2 120 mm | hnedá/modrá/935 A |
| 2,120 – 2,126 mm | zelená/modrá/936 A |
| - 2. veľkosť opravy (0,50) 2,239 – 2,245 mm | hnedá/fialová/ 937 V |
| 2,245 – 2,251 mm | zelená/fialová/938V |
| Farebné kódovanie hrúbky horných škrupín stredného hlavného ložiska kľukového hriadeľa / identifikácia bloku valcov: - nominálna veľkosť 1,989 – 1,995 mm | hnedá/947 N |
| 1,995 – 2,001 mm | zelená/948 N |
| - 1. veľkosť opravy (0,25) 2 114 – 2 120 mm | hnedá/modrá/ 949 A |
| 2,120 – 2,126 mm | zelená/modrá/950 A |
| - 2. veľkosť opravy (0,50) 2,239 – 2,245 mm | hnedá/fialová/951 B |
| 2,245 – 2,251 mm | zelená/fialová/952V |
| Šírka panvíc hlavných ložísk stredu kľukového hriadeľa, mm: - nominálna veľkosť | 25,850-25,900 |
| - 1. veľkosť opravy (0,20) | 26,050-26,100 |
| - 2. veľkosť opravy (0,40) | 26,250-26,300 |
| Farebné označenie hrúbky spodných ložiskových panví ojničných ložísk kľukového hriadeľa / identifikácia: - nominálna veľkosť 1 490 – 1 500 | -/954N |
| - 1. veľkosť opravy (0,25) 1,615-1,625 | modrá/955 A |
| - 2. veľkosť opravy (0,50) 1,740 – 1,750 | fialová/115 V |
| Farebné kódovanie hrúbky/identifikácie horného puzdra ojničného ložiska kľukového hriadeľa: - nominálna veľkosť 1 490 – 1 500 | -/ 957 N |
| - 1. veľkosť opravy (0,25) 1,615-1,625 | modrá/958 A |
| - 2. veľkosť opravy (0,50) 1,740 – 1,750 | fialová/116 V |
| Menovitá vôľa ložísk ojnice, mm | 0,010-0,061 |
Pôvodný zdroj je na webovej stránke: Opelbook.ru
Blok valcov

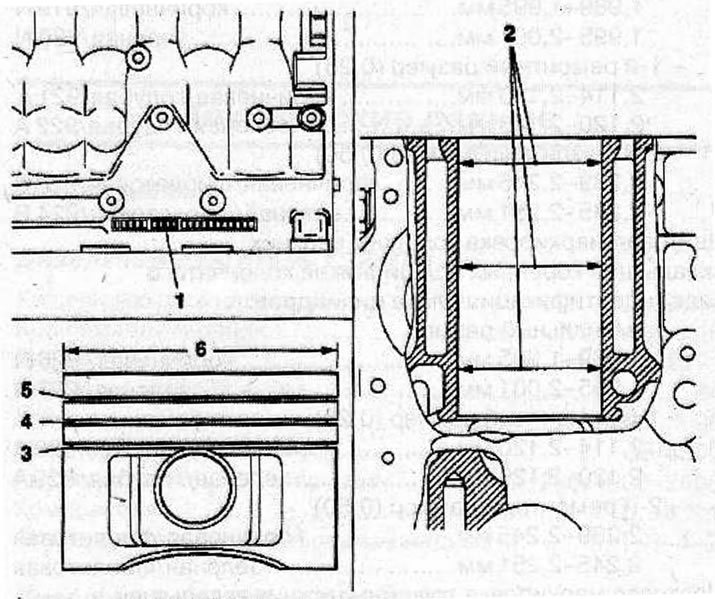

1 - trieda valcov; 2 - priemer otvoru valca; 3 - krúžok na škrabku oleja s rozpínacou pružinou; 4 - spodný kompresný krúžok; 5 - horný kompresný krúžok; 6 - priemer piestu.
| Priemer valca, mm: - nominálna veľkosť - 8. trieda | 83,975-83,985 |
| - trieda 99 | 83,985-83,995 |
| - trieda 00 | 83,995-84,005 |
| - trieda 01 | 84,005-84,015 |
| - trieda 02 | 84,015-84,025 |
| - 1. veľkosť opravy - trieda 8 + 0,5 | 84,475-84,485 |
| Priemer piestu, mm: - nominálna veľkosť - 8. trieda | 83,905-83,915 |
| - trieda 99 | 83,915-83,925 |
| - trieda 00 | 83,925-83,935 |
| - trieda 01 | 83,935-83,945 |
| - trieda 02 | 83,945-83,955 |
| - 1. veľkosť opravy - trieda 8 + 0,5 | 84,405-84,415 |
| Hrúbka tesnenia hlavy valcov, mm/identifikácia: - s presahom piesta 0,40-0,50 mm | 1,20 / - |
| - s presahom piesta 0,51-0,60 mm | 1,30 / 1 bod |
| - s presahom piesta 0,61-0,70 mm | 1,40 / 2 body |
Piestne krúžky
| Horný piestny krúžok: - hrúbka, mm | 2,50 |
| - vôľa v zámke, mm | 0,30-0,50 |
| - bočná svetlá výška, mm | 0,02-0,04 |
| Spodný kompresný krúžok: - hrúbka, mm | 1,75 |
| - vôľa v zámke, mm | 0,30-0,50 |
| - bočná svetlá výška, mm | 0,02-0.04 |
| Krúžok na stieranie oleja: - hrúbka, mm | 3,00 |
| - vôľa v zámke, mm | 0,40-1,40 |
| - bočná svetlá výška, mm | 0,01-0,03 |
| Piestny čap -dĺžka, mm | 68 |
| - priemer, mm | 29 |
Remeň pohonu príslušenstva
| Typ | 6PK1902 |
| Napätie | automatický |
Plynu, distribúcia mechanizmus pohonu reťaze
| Počet odkazov: - jednoradová reťaz | 80 |
| - dvojradová reťaz | 78 |
Chladiaci systém
| Objem chladiacej kvapaliny, l | 7,9 |
| Výkon vodného čerpadla, l/min pri min.⁻¹ | 200/5200 |
| Teplota začiatku otvorenia termostatu,°C | 92 |
Mazací systém
| Objem motorového oleja, l: - s olejovým filtrom | 5,5 |
| - medzi značkami MIN a MAX | 1,0 |
| Kvalita motorového oleja | ACEA A3.98 / B3.98 |
| Teplota začiatku otvárania termostatu olejového chladiča,°C | 95 |
| Tlak generovaný olejovým čerpadlom, kPa | 150 |
| Spotreba motorového oleja, l/100 km | 0,01-0,06 |
Uťahovacie momenty pre závitové spoje, Nm
| Matice upevňujúce spodnú časť sacieho potrubia k hlave valcov | 22 |
| Skrutky upevňujúce hornú časť sacieho potrubia k spodnej časti | 8 |
| Upevňovacie skrutky tepelného štítu turbodúchadla | 8 |
| Montážne matice výfukového potrubia s turbodúchadlom | 22 |
| Upevňovacie skrutky predného výfukového potrubia k turbodúchadlu | 30 |
| Skrutka upevňujúca druhú konzolu výfukového potrubia k prevodovke | 70 |
| Skrutka upevňujúca druhú konzolu výfukového potrubia k prednému výfukovému potrubiu | 24 |
| Upevňovacie skrutky konzoly výfukového potrubia | 25 |
| Skrutky na upevnenie spätného potrubia motorového oleja k turbodúchadlu | 8 |
| Skrutka na upevnenie prívodnej rúrky motorového oleja k turbodúchadlu | 20 |
| Upevňovacie skrutky krytu motora | 8 |
| Senzor tlaku motorového oleja | 30 |
| Skrutky na upevnenie ochranného krytu puzdra rozvodového mechanizmu | 6 |
| Skrutky na upevnenie napínacieho mechanizmu klinového remeňa pomocného pohonu | 42 |
| Upevňovacie skrutky tlmiča vibrácií | 23 |
| Snímač polohy kľukového hriadeľa | 8 |
| Upevňovacie skrutky krytu hlavy valcov | 8 |
| Kryt napínača dvojradovej reťaze | 60 |
| Upevňovacie skrutky ozubeného kolesa vysokotlakového palivového čerpadla (HPFP) | 20 |
| Kryt napínača jednoradovej reťaze | 60 |
| Skrutka na upevnenie tlmiča vibrácií k automatickému napínaču klinového remeňa | 23 |
| Skrutka na upevnenie automatického napínača klinového remeňa k držiaku | 42 |
| Upevňovacie skrutky ozubeného kolesa vysokotlakového palivového čerpadla | 20 |
| Montážne skrutky pre jednoradové vedenie reťaze | 8 |
| Skrutka na upevnenie tlmiča vibrácií na kľukovom hriadeli - 1. priechod | 150 Nm |
| - 2. priechod | otočiť do uhla 45° |
| - 3. priechod | otočiť do uhla 15° |
| Upevňovacie skrutky krytu rozvodového hriadeľa | 20 |
| Upevňovacie skrutky vákuového čerpadla | 8 |
| Upevňovacie skrutky krytu ložiska č. 5 vačkového hriadeľa | 15 |
| Upevňovacie skrutky krytu ložiska vačkového hriadeľa | 15 |
| Upevňovacie skrutky hlavy valcov: - V prvom kroku utiahnite skrutky na požadovaný krútiaci moment | 25 Nm |
| - 2. priechod | utiahnite skrutky pod uhlom 65° |
| - 3. priechod | utiahnite skrutky pod uhlom 65° |
| - 4. prihrávka | utiahnite skrutky pod uhlom 65° |
| - 5. prihrávka | utiahnite skrutky pod uhlom 65° |
| - 6. prihrávka | utiahnite skrutky pod uhlom 15° |
| Upevňovacia skrutka ozubeného kolesa vačkového hriadeľa: - 1. priechod | 90° |
| - 2. priechod | otočiť do uhla 60° |
| - 3. priechod | otočiť do uhla 30° |
| Spojovacie matice na upevnenie vysokotlakových palivových potrubí k palivovej koľajnici a vysokotlakovému palivovému čerpadlu | 25 |
| Skrutky horného montážneho držiaka alternátora/hadice chladiacej kvapaliny | 35 |
| Skrutka spodného upevnenia generátora | 35 |
| Spojovacia matica na upevnenie prívodnej olejovej rúrky turbodúchadla k bloku valcov | 20 |
| Skrutky upevňujúce nosnú konzolu k výfukovému zbernému potrubiu a bloku valcov | 25 |
| Spojovacia matica na upevnenie prívodnej olejovej rúrky k turbodúchadlu | 20 |
| Žhaviace sviečky | 10 |
| Upevňovacie skrutky zotrvačníka: - 1. priechod | utiahnite skrutky na 45 Nm |
| - 2. priechod | utiahnite skrutky pod uhlom 30° |
| - 3. priechod | utiahnite skrutky pod uhlom 15° |
| Upevňovacie skrutky bloku vyvažovacieho hriadeľa: - 1. priechod | 20 Nm |
| - 2. priechod | utiahnite skrutky (1) o 30° a skrutky (2) o 60° |
| Upevňovacia skrutka ozubeného kolesa vyvažovacieho hriadeľa: - 1. priechod | 90 Nm |
| - 2. priechod | otočiť do uhla 30° |
| Snímač polohy kľukového hriadeľa | 8 |
| Skrutky upevňujúce kryt k telesu bloku vyvažovacieho hriadeľa | 8 |
| Upevňovacie skrutky trysky rozprašovača motorového oleja | 22 |
| Upevňovacie skrutky krytu hlavného ložiska kľukového hriadeľa: - 1. priechod | utiahnite skrutky na 90 Nm |
| - 2. priechod | utiahnite skrutky pod uhlom 60° |
| - 3. priechod | utiahnite skrutky pod uhlom 15° |
| Kryt olejového filtra | 22 |
| Vypúšťacia zátka motorového oleja | 10 |
| Upevňovacie skrutky telesa olejového filtra | 20 |
| Upevňovacie skrutky výmenníka tepla | 20 |
| Skrutky upevňujúce hornú časť olejovej vane k bloku valcov | 20 |
| Upevňovacie skrutky olejovej sacej trubice so sieťovým filtrom | 8 |
| Zátka poistného ventilu | 45 |
| Upevňovacie skrutky krytu olejového čerpadla | 8 |
| Snímač teploty chladiacej kvapaliny | 10 |
| Upevňovacie skrutky vodného čerpadla | 20 |
| Upevňovacie skrutky remenice vodného čerpadla | 20 |
| Upevňovacie skrutky krytu ventilátora chladiča s elektromotormi | 20 |
| Upevňovacie skrutky chladiča | 26 |
| Upevňovacie skrutky hornej podpery chladiča medzichladiča | 11 |
| Skrutky upevňujúce vnútorné obloženie krídla k podvozku | 130 |
| Upevňovacie skrutky držiaka motora k konzole | 42 |
| Upevňovacie matice výfukového potrubia k turbodúchadlu | 42 |
Komentáre návštevníkov
