Benzínové motory 2,2 l (X 22 SE a Y 22 SE)
Odstránenie
Odstráňte spodnú ochranu motorového priestoru.
Vypustite chladiacu kvapalinu z chladiaceho systému motora.
Demontujte napínaciu kladku rozvodového remeňa (pozri príslušnú kapitolu).

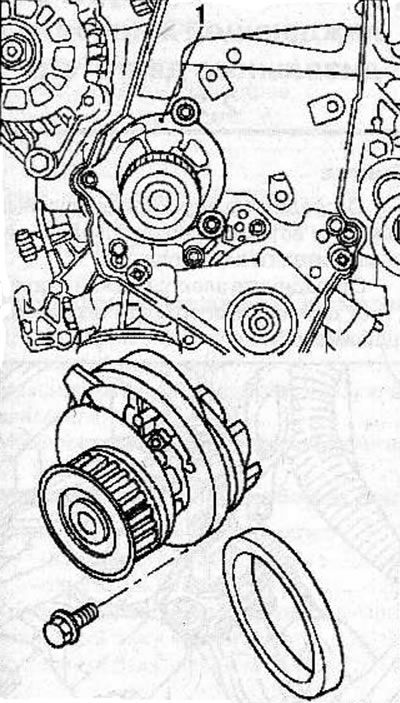

Odstráňte skrutky a vyberte vodné čerpadlo (1) z bloku valcov.
Skúška
Skontrolujte vodné čerpadlo, či nie je prasknuté alebo poškodené.
Otočte hriadeľ vodného čerpadla a skontrolujte, či sa otáča plynulo a či nie je počuť žiadny hluk. V prípade potreby vymeňte vodné čerpadlo.
Inštalácia
Dôkladne očistite dosadacie plochy vodného čerpadla a bloku valcov.
Pred inštaláciou vodného čerpadla naneste tenkú, rovnomernú vrstvu tmelu na dosadaciu plochu vodného čerpadla.

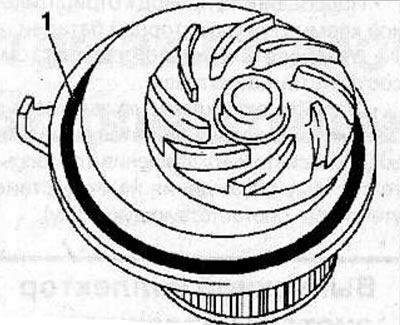

Nainštalujte vodné čerpadlo s novým tesniacim krúžkom (1) na blok valcov a upevnite ho skrutkami, utiahnite ich krútiacim momentom 25 Nm bez poškodenia predtým nanesenej vrstvy tmelu.

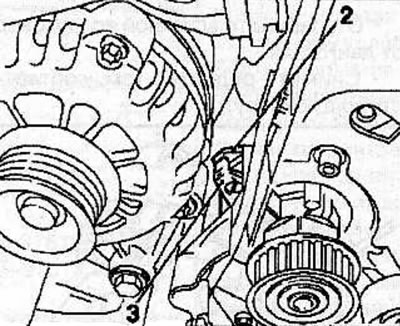

Uistite sa, že výstupok (3) na vodnom čerpadle je zarovnaný s indikátorom (2) na bloku valcov.
Nainštalujte napínaciu kladku rozvodového remeňa (pozri príslušnú kapitolu).
Nainštalujte spodnú ochranu motorového priestoru.
Naplňte chladiaci systém motora chladiacou kvapalinou, odvzdušnite chladiaci systém a skontrolujte tesnosť chladiaceho systému (pozri príslušnú kapitolu).
Benzínový motor 3,2 l (6VD1-W)
Odstránenie
Vypustite chladiacu kvapalinu z chladiaceho systému motora.

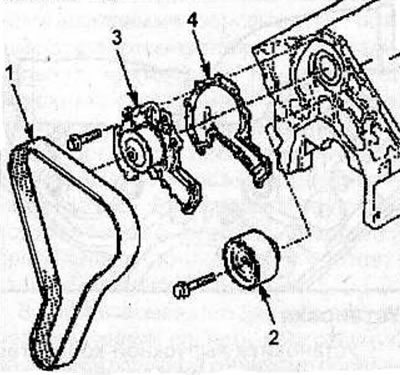

Nainštalujte rozvodový remeň (1) (pozri príslušnú kapitolu).
Odstráňte remenice rozvodového remeňa.
Uvoľnite skrutku a vyberte napínaciu kladku (2) z bloku valcov.
Odstráňte 11 skrutiek a vodné čerpadlo (3) a tesnenie (4).
Skúška
Skontrolujte vodné čerpadlo, či nie je prasknuté alebo poškodené.
Otočte hriadeľ vodného čerpadla a skontrolujte, či sa otáča plynulo a či nie je počuť žiadny hluk. V prípade potreby vymeňte vodné čerpadlo.
Skontrolujte obežné koleso čerpadla, či nie je prasknuté alebo korodované.
Inštalácia
Vyčistite dosadacie plochy vodného čerpadla a bloku valcov.
Nainštalujte tesnenie na dosadaciu plochu vodného čerpadla.

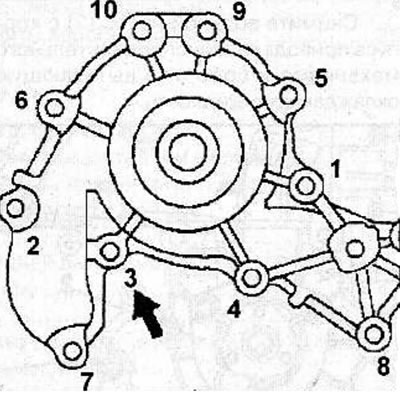

Namontujte vodné čerpadlo na blok valcov a v poradí znázornenom na obrázku ho upevnite skrutkami, utiahnite ich krútiacim momentom 25 N·m. Pred zaskrutkovaním skrutky označenej šípkou naneste na závity skrutiek vrstvu tmelu Loctite 262.
Namontujte remenice vačkového hriadeľa a upevnite ich skrutkami, utiahnite ich krútiacim momentom 98 N·m.
Namontujte napínaciu kladku na blok valcov a zaistite ju skrutkou, utiahnite ju krútiacim momentom 52 N·m.

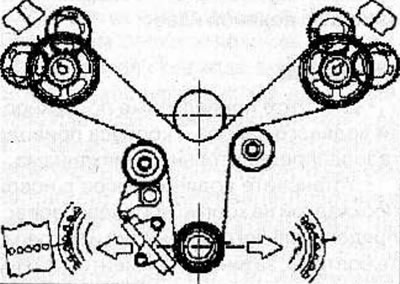

Inštalujte rozvodový remeň plynu, distribúcia mechanizmus pohonu (pozri príslušnú kapitolu).
Naplňte chladiaci systém motora chladiacou kvapalinou, odvzdušnite chladiaci systém a skontrolujte tesnosť chladiaceho systému (pozri príslušnú kapitolu).
Dieselové motory 2,2 l (X22 DTH a Y22 DTH)
Odstránenie
Odpojte kábel od záporného pólu batérie.
Vypustite chladiacu kvapalinu z chladiaceho systému motora.
Odstráňte klinový remeň (pozri príslušnú kapitolu).

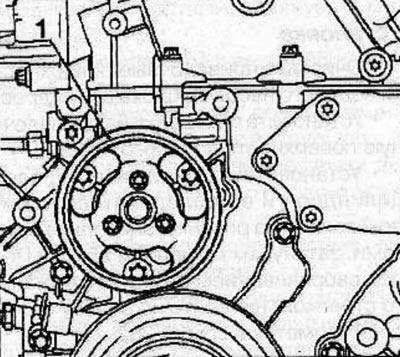

Odstráňte remenicu (1) z vodného čerpadla.

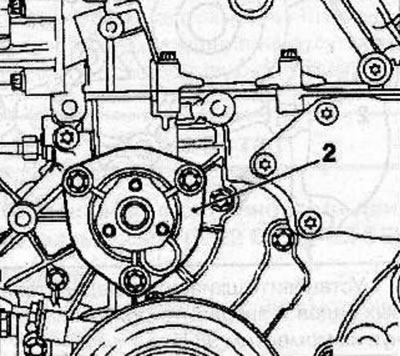

Vyberte vodné čerpadlo (2) z rozvodovej skrine a zachyťte unikajúcu chladiacu kvapalinu.
Skúška
Skontrolujte vodné čerpadlo, či nie je prasknuté alebo poškodené.
Otočte hriadeľ vodného čerpadla a skontrolujte, či sa otáča plynulo a či nie je počuť žiadny hluk. V prípade potreby vymeňte vodné čerpadlo.
Inštalácia
Vyčistite dosadacie plochy vodného čerpadla a telesa rozvodového kolesa.
Nainštalujte vodné čerpadlo s novým tesnením na rozvodovú skriňu a upevnite ho skrutkami, ktoré utiahnite krútiacim momentom 20 N·m
Namontujte remenicu vodného čerpadla a upevnite ju skrutkami, pričom ich utiahnite krútiacim momentom 20 Nm.
Pripojte kábel k zápornému pólu batérie.
Nainštalujte klinový remeň (pozri príslušnú kapitolu).
Naplňte chladiaci systém motora chladiacou kvapalinou, odvzdušnite chladiaci systém a skontrolujte tesnosť chladiaceho systému (pozri príslušnú kapitolu).
