Upozornenie: Pri servise a práci na komponentoch chladiaceho systému dodržiavajte bezpečnostné opatrenia (pozri časť 2)! Pred začatím postupu počkajte, kým motor úplne nevychladne!
1. Vypustite chladiaci systém (pozri časť 3).
Poznámka: Buďte opatrní - vo výmenníku tepla môže zostať nejaké množstvo chladiacej kvapaliny! Podložte nádobu na zachytávanie kvapaliny alebo vopred vyfúknite výmenník tepla stlačeným vzduchom.
2. V motorovom priestore odpojte prívodné hadice (pozri adj. ilustrácie) z rúrok výmenníka tepla - hadice si vopred označte, aby ste sa uistili, že sú pri montáži správne pripojené. Poznámka: Originálne hadice sú vybavené rýchlospojkami.

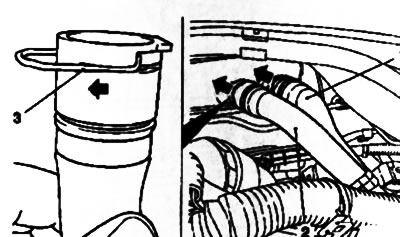

16.2. Hadice výmenníka tepla (1 a 2) s rýchlospojkami (3)
3. Odstráňte spodný obklad prístrojovej dosky zo strany priestoru nôh predného spolujazdca (pozri kapitolu 11).
4. Odomknite a vyberte hadicu prívodu vzduchu do priestoru nôh spolujazdca.
5. Odstráňte montážne konzoly potrubia výmenníka tepla (pozri adj. ilustrácie), odskrutkujte skrutky montážnych svoriek a vyberte rúry z výmenníka tepla.
16.5. Upevňovacie konzoly (4 a 5) a skrutky (6) na upevnenie svoriek rúrok výmenníka tepla
6. Vytiahnite výmenník tepla zo sedadla v skrini rozdeľovača vzduchu a vyberte ho z vozidla.
7. Inštalácia sa vykonáva v opačnom poradí. Pri inštalácii potrubí použite nové tesniace tesnenia.
