2. Odstráňte audio/navigačné zariadenie (v závislosti od konfigurácie) spolu s montážnou krabicou (pozri kapitolu 12).
3. Odstráňte skrutky, ktoré držia ovládací panel prevádzky HVAC (pozri odolávať. ilustrácie).

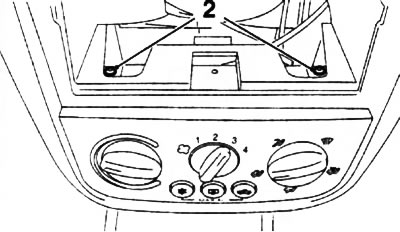

11.3. skrutky (2) upevnenie ovládacieho panela prevádzky HVAC
4. Odlepte prekrytie ovládacieho panela prevádzky HVAC najprv v hornej časti a potom zo strán (pozri odolávať. ilustrácie), v prípade potreby použite plastový klin.

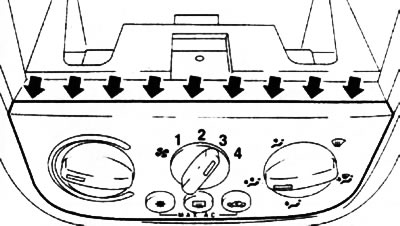

11.4. Oddeľte prekrytie ovládacieho panela pre prevádzku HVAC v miestach označených šípkami
5. Na modeloch Corsa vyberte hlavnú príručnú skrinku (pozri kapitolu 11).
6. Na modeloch Corsa odpojte kábel pohonu od krytu rozdeľovača vzduchu (2) a odpojte koniec kábla od páky miešacej klapky (pozri odolávať. ilustrácie).

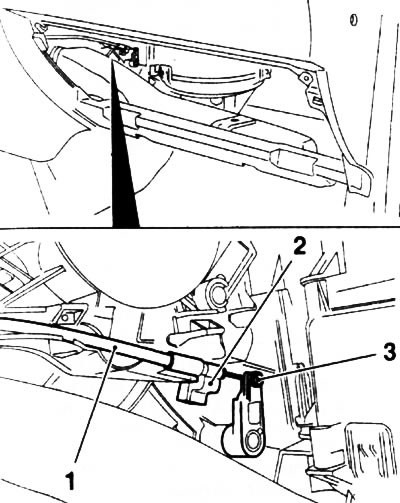

11.6. Nástavec na násadu (3) kábel (1) pohon miešacej klapky (Modely Corsa C): 2. Držiak lana
7. Odpojte pohon klapky distribúcie vzduchu zo zadnej časti ovládacieho panela (pozri odolávať. ilustrácie) a vyberte ho z vodidiel.

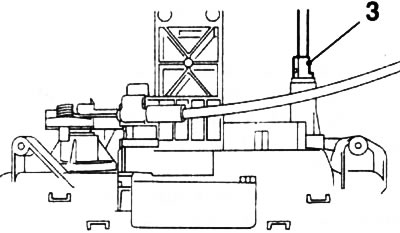

11.7. Pohonná jednotka (3) vzduchová klapka
8. Na modeloch Meriva odpojte kábel zo zadnej časti ovládacieho panela prevádzky HVAC a odpojte koniec kábla.
9. Pomocou plastového klinu vytlačte držiaky (pozri odolávať. ilustrácie) a odstráňte ovládací panel prevádzky HVAC z prístrojovej dosky posunutím dozadu.

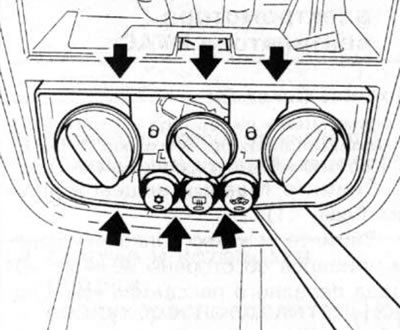

11.9. Spojovacie prvky (označené šípkami) Držiaky ovládacieho panela HVAC
10. Na modeloch Corsa oddeľte kábel pohonu od zadnej časti ovládacieho panela HVAC a odpojte koniec kábla (pozri odolávať. ilustrácie).

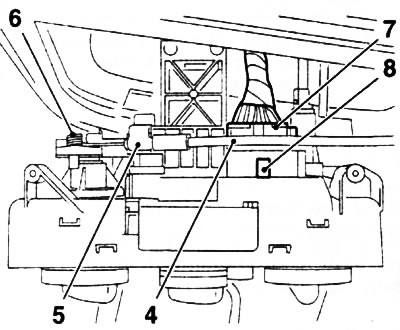

11.10. Uvoľnite kábel pohonu (4) od držiteľa (5), odpojte násadec (6) kábel, stlačte západku (8) a odpojte konektor (7) elektroinštalácie (Modely Corsa C)
11. Odomknite a odpojte konektor elektrického vedenia bloku.
12. Montáž sa vykonáva v objednávke, návrat k objednávke odstránenia. Uistite sa, že prekrytie ovládacieho panela prevádzky HVAC je pri inštalácii bezpečne zaistené (pozri odolávať. ilustrácie).

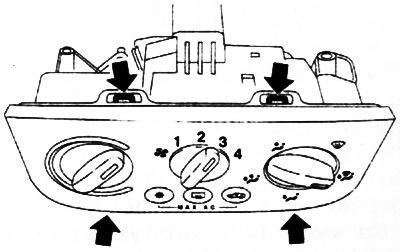

11.12. Šípky označujú západky prekrytia ovládacieho panela HVAC (na príklade modelov Corsa C)
