Модели хечбек (GTC)
1. Отворите врата пртљажника и уклоните полицу у пртљажнику.
2. Уклоните украсне поклопце са леве и десне стране облоге задњих врата и одврните монтажне завртње (погледајте пратећу илустрацију).

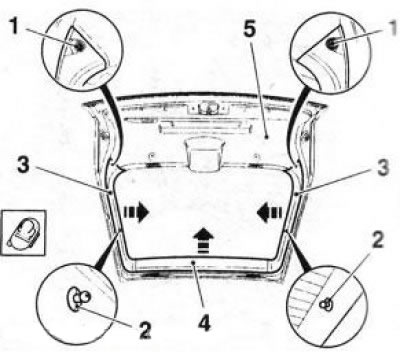

15.2 Уклањање украса (3 и 4) оквира задњег стакла (хечбек модели): 1. Вијци за причвршћивање јастучића; 2. Елементи за причвршћивање каблова полица у пртљажнику; 5. Доњи део пресвлаке
Напомена: Ако скидате само доњи део украса, довољно је да одврнете шрафове који причвршћују оквире задњег стакла, параграфи 3 и 4 се могу прескочити.
3. Уклоните елементе за причвршћивање каблова полице у пртљажнику са оквира оквира прозора (погледајте илустрацију 15.2).
4. Уметните један по један пластични клин испод украса оквира прозора, притисните причвршћиваче и одвојите лајсне од оквира прозора (погледајте илустрацију 12.2) у смеровима означеним стрелицама.
Напомена: Сваки оквир прозорског оквира је причвршћен са три копче.
5. Коришћењем специјалног алата (нпр, Hazet 799-3) уклоните 4 чепа са доњег дела облоге врата пртљажника (погледајте пратећу илустрацију), а затим помоћу истог алата уклоните заковице за проширење и уклоните 2 држача.

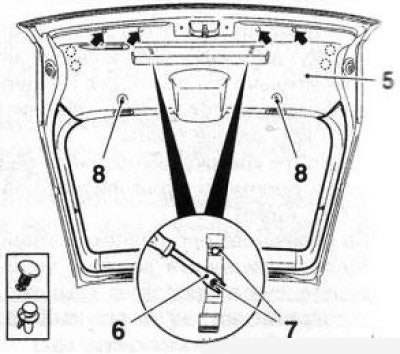

15.5 Уклањање доње облоге (5) задњих врата (хечбек модели)
6. Уклоните 2 завртња (погледајте илустрацију 15.5), уметните пластични клин испод украса, притисните 4 причвршћивача у доњим угловима украса и уклоните га са врата пртљажника.
7. Инсталација се врши обрнутим редоследом од уклањања. Замените све оштећене причвршћиваче, заковице и утикаче новим.
Модели караван
8. Отворите врата пртљажника, одврните завртањ за причвршћивање и уклоните облогу ручке врата пртљажника (погледајте пратећу илустрацију).
15.8 Причвршћивачи за доњи део украса (4) врата пртљажника (караван модели): 1. Монтажни вијак; 2. Облога ручке пртљажника; 3. Прекидач сензора
9. На моделима опремљеним механизмом за аутоматско отварање врата пртљажника, употребите пластични клин да уклоните прекидач сензора из кућишта за монтирање (погледајте Илустрацију 15.8). Притисните 2 засуна за причвршћивање кућишта прекидача и уклоните кућиште са пресвлаке, одвојите конектор за електрично ожичење са задње стране кућишта.
10. Користећи пластични клин, извуците 10 затварача доњег дела украса и уклоните га са врата пртљажника.
11. Уметните пластични клин испод оквира задњег стакла, постепено га померајући дуж ивице украса, притисните 8 причвршћивача и одвојите облоге (погледајте пратећу илустрацију).

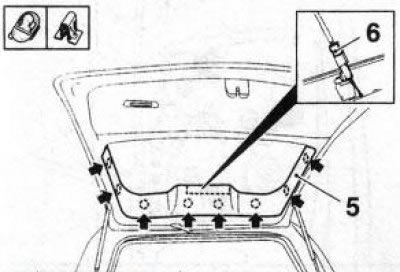

15.11 Причвршћивачи (означени стрелицама) украса (5) оквира задњих врата (караван модели): 6. Конектор за ожичење кочионог светла високог нивоа
12. Одспојите конектор ожичења светла кочнице високог нивоа и уклоните облогу оквира прозора.
13. Инсталација се врши обрнутим редоследом од уклањања. По завршетку рада проверите рад светла кочнице високог нивоа и механизма за аутоматско отварање врата пртљажника.
Модели Signum
14. Отворите врата пртљажника, уклоните светиљку са украса (погледајте пратећу илустрацију) и одспојите њен конектор за електричне жице.

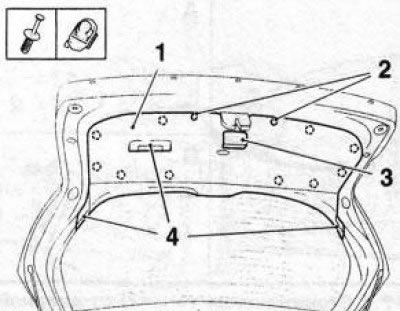

15.14 Причвршћивачи за доњи део украса (1) врата пртљажника (модели Signum): 2. Експанзионе заковице; 3. Лампа за осветљење; 4. Монтажни завртњи
15. Уклоните 3 монтажна завртња, а затим користите посебан алат (нпр, Hazet 799-3) уклоните 2 експанзионе заковице (погледајте илустрацију 15.14) са облоге врата пртљажника. Користећи пластични клин, извуците 10 затварача и уклоните доњи део облоге врата пртљажника.
16. Користећи пластични клин, притисните 4 причвршћивача и уклоните горњу облогу оквира прозора задњих врата (погледајте пратећу илустрацију).

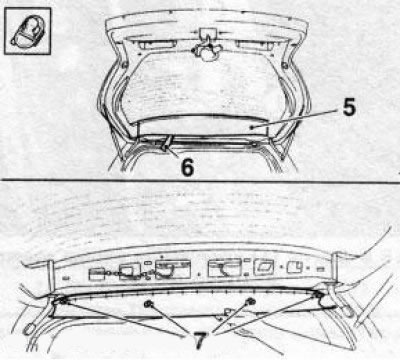

15.16 Уклањање горње облоге (5) оквира прозора задњих врата (модели Signum): 6. Пластични клин; 7. Фиксатори
17. Користећи исти алат, притисните 2 причвршћивача и уклоните бочне облоге оквира прозора (погледајте пратећу илустрацију).
15.17 Причвршћивачи (9) за причвршћивање бочне облоге (8) оквира задњих врата (модели Signum): 6. Пластични клин
18. Инсталација се врши обрнутим редоследом од уклањања.
