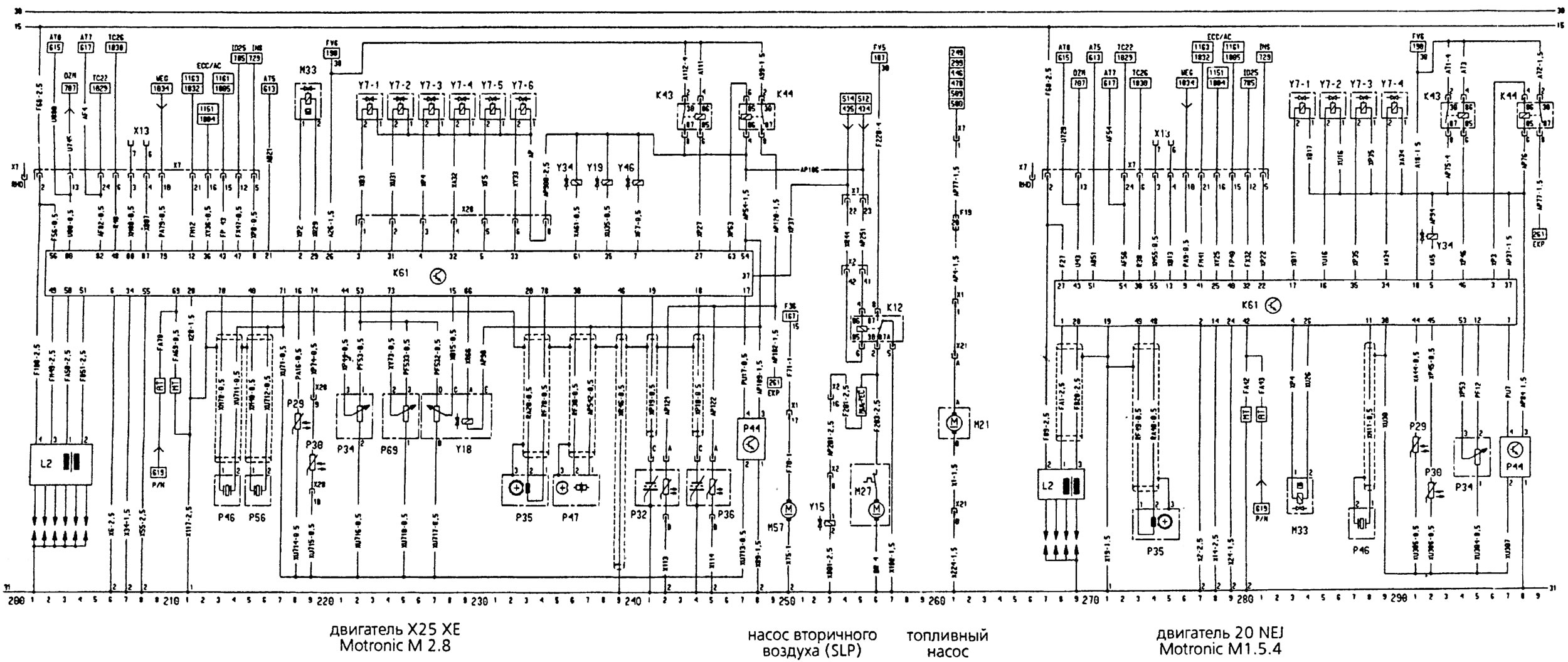

Отворите велику слику на новој картици →
- KG1 управљачка јединица Motromc
- L2 калем за паљење - директно убризгавање
- М33 актуатор - у празном ходу
- П29 Сензор температуре - усисни ваздух
- П30 сензор температуре - расхладна течност
- П34 потенциометар - пригушни вентил
- П35 сензор пулса - радилица
- П46 сензор - контрола детонације И
- П56 сензор - контрола детонације II
- П69 Сензор притиска - серво управљач
- Y7 ињектори - гориво
- Y18 електромагнетни вентил - рециркулација издувних гасова
- X13 дијагностика 1 6П
- Кс28 Motronic и вентили за убризгавање 16П
- F19 осигурач - пумпа за гориво
- К1 2 релеј - појачање секундарног ваздуха
- К43 релеј - ињектори
- К44 релеј - пумпа за гориво
- М21 пумпа - гориво
- Пумпа М27 - појачање секундарног ваздуха
- М57 пумпа - расхладна течност
- П32 ламбда сонда - грејање И
- П36 ламбда сонда - грејање II
- П44 мерач протока ваздуха
- П47 сензор - брегасто вратило
- Y15 електромагнетни вентил - појачање секундарног ваздуха
- Y19 електромагнетни вентил - улазни разводник И
- Y34 вентилација резервоара за гориво
- Y46 електромагнетни вентил - улазни колектор II
- Кс1 инструмент табла и каросерија, позади 80П
- Кс2 инструмент табла и каросерија, предњи 43П
- Кс7 инструмент табла и Motronic 24Р
- Кс21 каросерија, задњи и резервоар, гориво 6П
- К43 релеј - ињектори
- К44 релеј - пумпа за гориво
- Кб 1 контролна јединица - Motronic
- L2 калем за паљење - директно убризгавање
- М33 актуатор - у празном ходу
- П34 потенциометар - пригушни вентил
- П36 сензор пулса - радилица
- П44 мерач протока ваздуха
- Р4б сензор - контрола детонације
- Y7 ињектори - гориво
- Y34 електромагнетни вентил - вентилација резервоара за гориво
- Кс2 инструмент табла и каросерија, предњи 43П
- Кс7 инструмент табла и Motronic 24Р
- Кс13 дијагностика 16П
