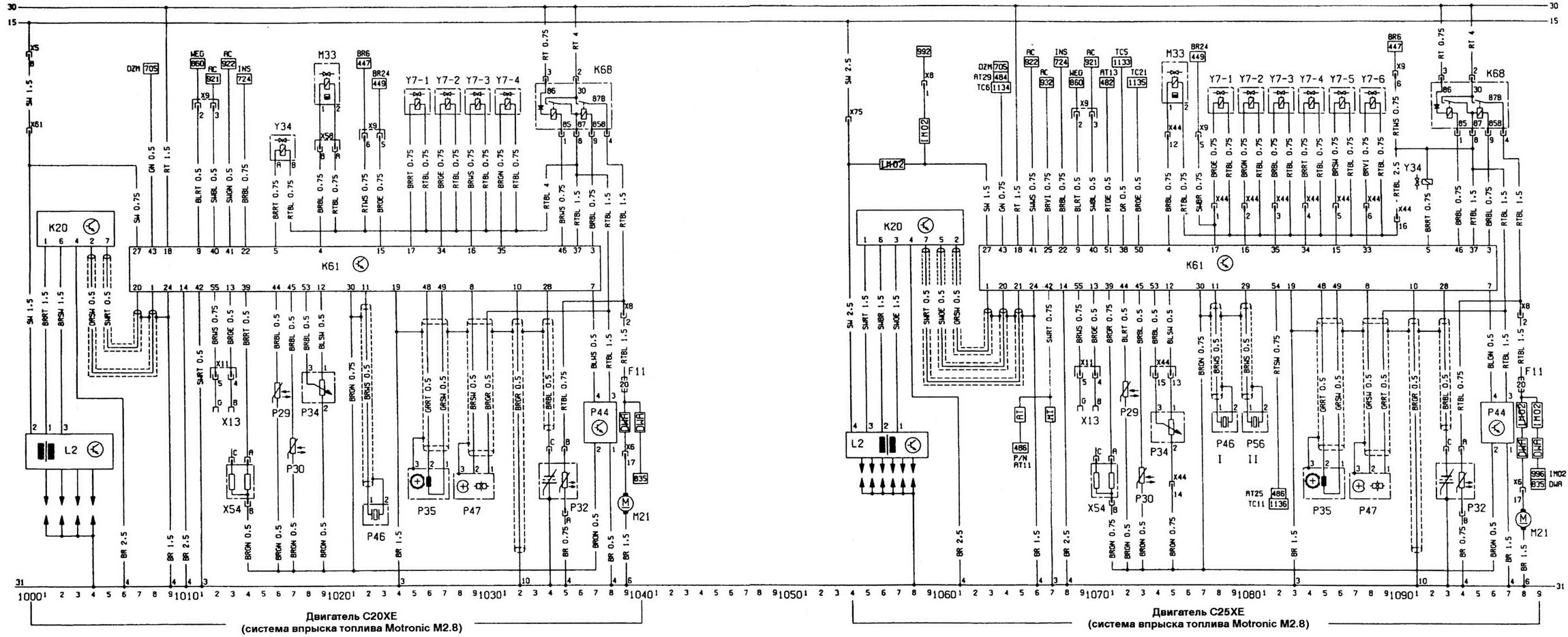

Отворите велику слику на новој картици →
| F11 | Осигурач у кутији са осигурачима |
| К20 | Електронска контролна јединица завојнице паљења |
| К61 | Рачунар система за убризгавање Motronic |
| К68 | Релеј система за убризгавање горива |
| 12 | Завојница за паљење (директно паљење) |
| М21 | Пумпа за гориво |
| М33 | Електромагнетни вентил за контролу брзине у празном ходу |
| Р29 | Сензор температуре ваздуха у усисном разводнику |
| Р30 | Сензор температуре расхладне течности |
| Р32 | Загрејана ламбда сонда |
| Р34 | Потенциометар гаса |
| Р35 | Сензор положаја радилице и брзине |
| Р44 | Сензор притиска протока ваздуха |
| Р46 | Сензор детонације |
| Р47 | Халл сензор |
| Р56 | Сензор детонације N₂ |
| Кс5 | 14-пински конектор (инструмент табла и мотор) |
| Кс6 | 51-пински конектор (инструмент табла и тело) |
| Кс8 | 2-пински конектор (панел инструмената и систем за убризгавање Multec) |
| Кс9 | 6-пински конектор (панел инструмената и систем за убризгавање Motronic/Multec) |
| Кс11 | 6-пински конектор (панел инструмената и систем за убризгавање Multec) |
| Кс13 | Дијагностички конектор (10 пин) |
| Кс44 | 16-пински конектор (ињектори за гориво) |
| Кс54 | 3-пински конектор за кодирање |
| Кс58 | 2-пински конектор соленоида за контролу ваздуха у празном ходу |
| Кс61 | 1 -пински конектор (мотор и систем за убризгавање горива Motronic) |
| Кс75 | 1 -пински конектор (панел инструмената и систем за убризгавање горива Motronic) |
| Y7 | Ињектори горива |
| Y34 | Вентил за вентилацију резервоара за гориво |
