Систем рециркулације издувних гасова (Opel Vivaro A)

Дијаграм рециркулације издувних гасова је приказан на слици 4.106.

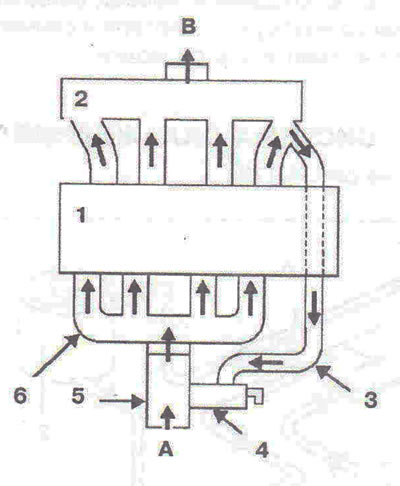

Слика 4.106. Дијаграм рециркулације издувних гасова: 1 - Глава цилиндра; 2 - Издувни колектор; 3 - Цев за рециркулацију издувних гасова; 4 - Електромагнетни вентил за рециркулацију издувних гасова; 5 - Клапна (дистрибутер ваздуха); 6 - Усисни колектор/поклопац клацкалице; A - Улаз за ваздух; Б - Отпуштање.
