Уклањање
1. Искључите батерију и конектор ожичења 1 са сензора положаја папучице гаса (слика 4.100). Одврните три вијка 2 који причвршћују папучицу и уклоните је.
Инсталација
2. Инсталација се врши обрнутим редоследом од уклањања.
Слика 4.100. Искључите батерију и ожичење конектора 1 са сензора положаја папучице гаса. Одврните три вијка 2 који причвршћују педалу и уклоните је.
Распоред контакта сензора положаја папучице гаса
Намена контаката сензора положаја папучице гаса је приказана на слици 4.101.

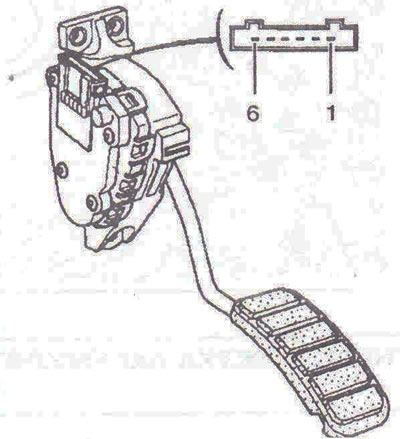

Слика 4.101. Намена контаката сензора положаја папучице гаса.
- Контакт 1 - Уземљење проводне траке 2.
- Контакт 2 - Уземљење проводне траке 1.
- Контакт 3 - Сигнал са проводне траке 1.
- Контакт 4 - Напајање за проводну стазу 1.
- Контакт 5 - Напајање за проводну стазу 2.
- Контакт 6 - Сигнал са проводне траке 2.
