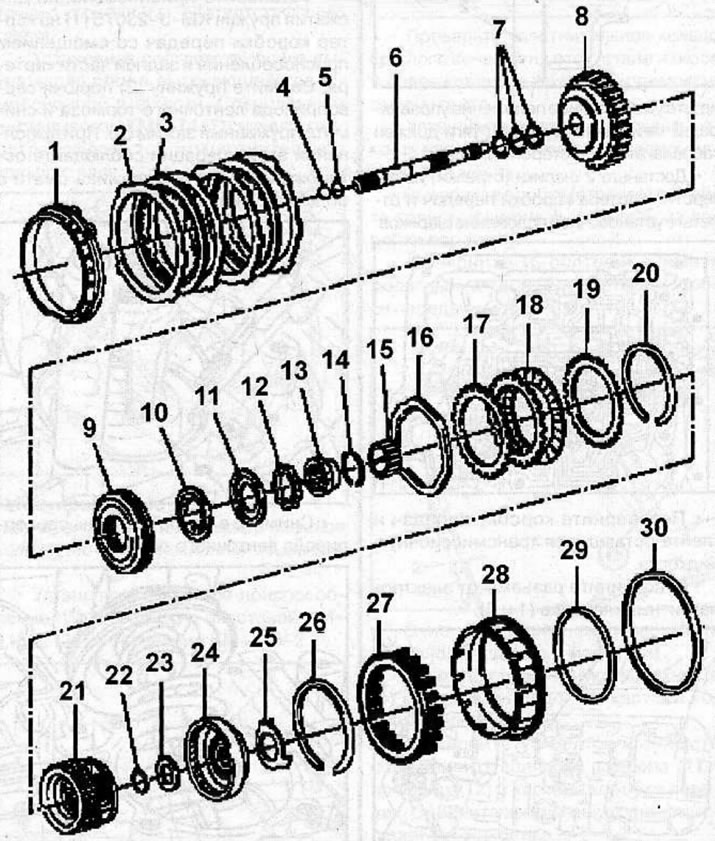

Квачило са прекомерном брзином и елементом за монтирање планетарног зупчаника: Блокада квачила 1 - 4. брзине; Челични дискови квачила за 2. - 4. брзину; Плоче квачила 3-4. брзине; 4 - склоп држача са куглом неповратног вентила; 5 - заптивни прстен; 6 - вратило; 7 - заптивни прстенови вратила; 8 - кућиште квачила за пребрзу погон; 9 - клип квачила са прекомерном брзином; 10 - таласаста опруга квачила за пренапон; 11 - Држач повратне опруге квачила за пренапон; 12 - Склоп ваљка квачила зупчаника убрзања; 13 - брегасте осовине ваљака квачила са прекомерним погоном; 14 - прстен чауре квачила за пребрзу погон; 15 - сунчани зупчаник мењача са прекомерном брзином; 16 - заптивка за пригушивање; 17 - диск квачила са overdrive-ом; 18 - плоче квачила за пренапон; 19 - задња плоча квачила за пренапон; 20 - Прстен за задржавање кућишта overdrive-а; 21 - елемент за причвршћивање планетарног зупчаника; 22 - задржавајући прстен; 23 - аксијални лежај; 24 - планетарни зупчаник; 25 - потисна подлошка планетарног зупчаника; 26 - прстен за задржавање опруге квачила 4. брзине; 27 - Држач и опруга квачила 4. брзине; 28 - клип квачила 4. брзине; 29 - унутрашње заптивке клипа квачила 4. брзине; 30 - Спољни заптивач клипа квачила 4. брзине
Уклањање

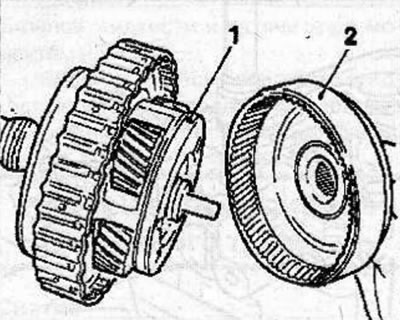

Уклоните зупчаник (2) са елемента за монтирање планетарног зупчаника.
Уклоните иглични лежај са планетарног зупчаника.
Стегните квачило са overdrive-ом у шкрипцу са елементом за монтирање планетарног зупчаника (1) монтираним на вратило.
Упозорење: Покријте чељусти шкрипца меким металом.

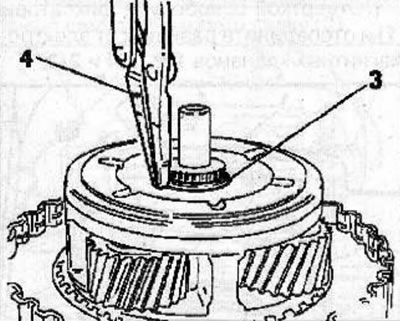

Користећи специјални алат KM-396 (4), уклоните осигуравајући прстен (3) са вратила.

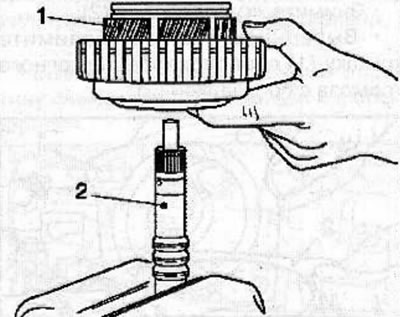

Скините квачило за пребрзу брзину са држачем планетарног зупчаника (1) са вратила (2).

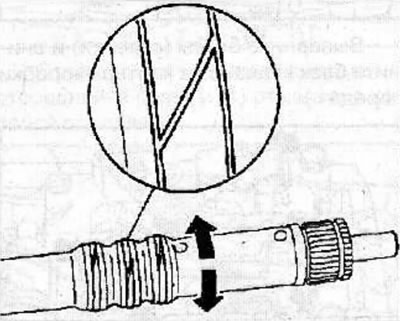

Проверите стање заптивних прстенова вратила и уклоните их померањем у смеру стрелица.
Поставите нове заптивне прстенове на вратило и подмажите их уљем за мењач.

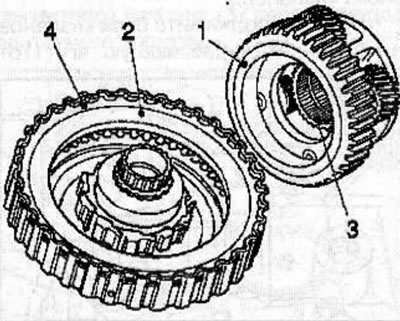

Уклоните држач планетарног зупчаника (1) са квачила за пребрзу брзину (2).
Уклоните сунчани зупчаник (3) из држача планетарног зупчаника (1).
Користите одвијач да бисте уклонили осигуравајући прстен (4) са квачила за пребрзу брзину.

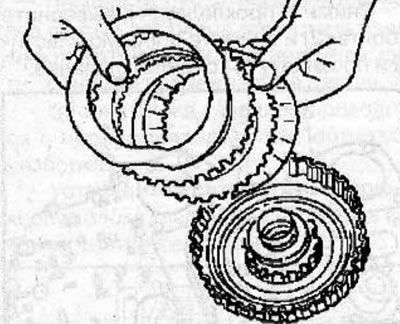

Уклоните дискове и плоче квачила са бубња overdrive-а.
Упозорење: Приликом поновне употребе дискова и плоча квачила, поставите их на њихова оригинална места.
Користећи специјални уређај KM-679 (2), стисните опружну подлошку тако да се осигуравајући прстен слободно креће у жлебу, а затим помоћу специјалног алата KM-396 (1) уклоните осигуравајући прстен.
Уклоните склоп квачила са прекомерном брзином из чауре квачила.

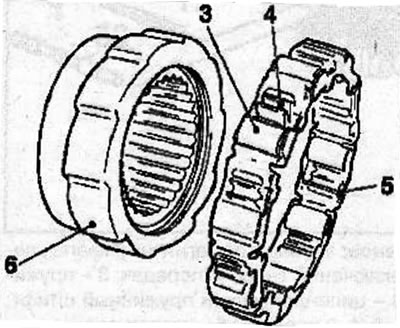

Уклоните склоп ваљка (5) са брегастих осовина (6) ваљака квачила са прекомерним погоном.
Упозорење! Немојте изгубити опругу (3) и цилиндричне ваљке (4).
Уклоните седиште опруге квачила за пребрзу погон (1).

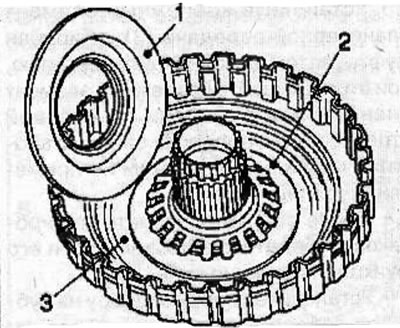

Уклоните челичне плоче (2).
Уклоните клип (3) са бубња квачила.
Инсталација
Проверите да ли су компоненте квачила за пребрзу покретну снагу, клипа и планетарног мењача хабане или оштећене.

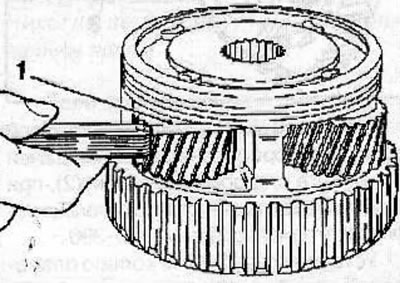

Користећи метални мерни инструмент, проверите бочни зазор између зупчаника и причвршћивача планетарног зупчаника, који треба да буде унутар 0,24-0,64 мм.
Уградите клип, кућиште клипа и унутрашњу заптивку, након што их подмажете мазивом.

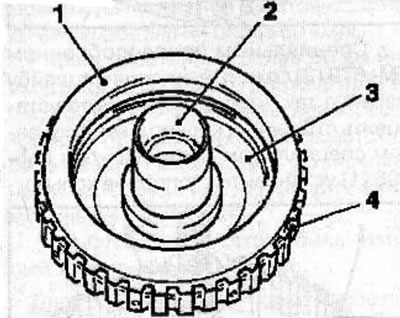

Уградите чауру KM-687-1-A (1) у клип и чауру KM-687-2 (2) на чауру бубња квачила, што ће заштитити радне ивице заптивке.
(Извор се налази на онлајн веб-сајту: opelbook.ru)
Уградите клип квачила (3) у бубањ квачила (4) и уклоните чауре KM-687.
Поставите опругу на клип квачила (7) и Белвилову опружну подлошку (6).
Уградите опружну плочу (5) у кућиште квачила.
Инсталирајте склоп ваљка на брегасте осовине, а затим инсталирајте склоп квачила са прекомерном погоном на чахуру квачила.

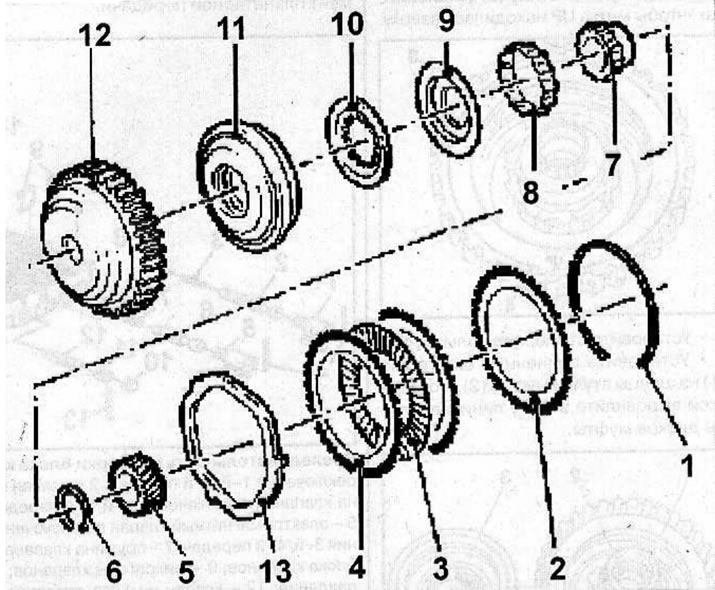

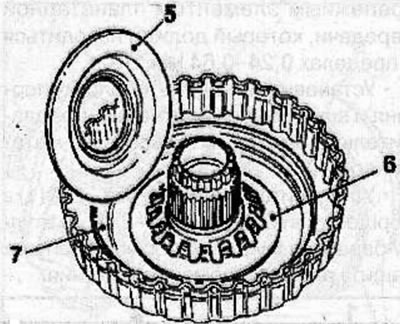

Елементи квачила са overdrive-ом: 1 - задржавајући опружни прстен; 2 - носећа плоча; 3 - диск квачила; 4 - челична плоча спојнице; 5 - сунчани зупчаник; 6 - задржавајући опружни прстен; 7 - брегасте осовине ваљака квачила са прекомерном погоном; 8 - склоп ваљка; 9 - опружна чаура; 10 - опруга за отпуштање квачила; 11 - клип квачила; 12 - кућиште; 13 - таласаста заптивка

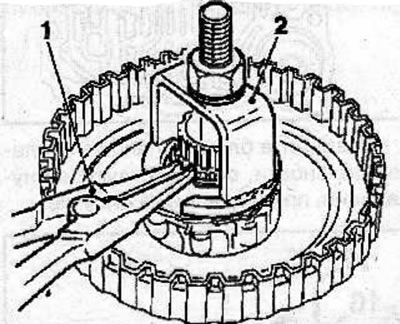

Користећи специјални алат KM-679 (2), сабијте Belleville опружну подлошку тако да се осигуравајући прстен може уградити у жлеб, а затим помоћу специјалног алата KM-396 (1) уградите осигуравајући прстен.
Уградите дискове и плоче квачила обрнутим редоследом од уклањања.

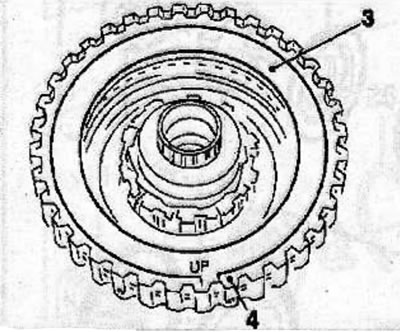

Поставите притискну плочу (3) тако да ознака UP буде на врху.
Уградите задржавајући прстен (4).

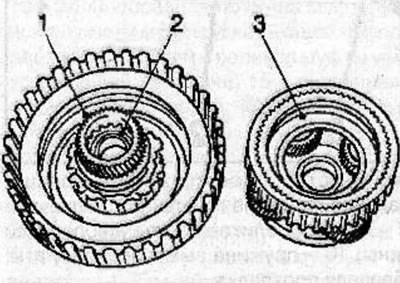

Поставите сунчани зупчаник (1) на жлебове чауре квачила (2) и помоћу одвијача поравнајте избочине дискова квачила.
Уградите држач планетарног зупчаника (3) у бубањ квачила, а затим на сунчани зупчаник, окрећући држач планетарног зупчаника у смеру казаљке на сату док се правилно не намести, без примене силе.
Након склапања, окрените склоп ваљка да бисте се уверили да правилно функционише.

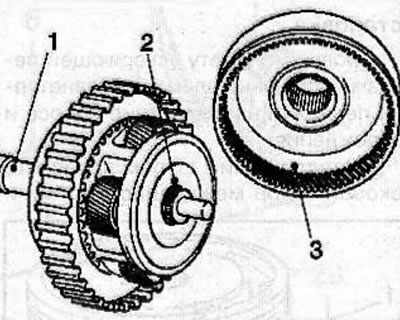

Поставите потисну подлошку на планетарни зупчаник (3) са обрађеном страном подлошке окренутом нагоре.
Уградите вратило (1) у склоп квачила за пребрзу погон са планетарним зупчаником и осигурајте га осигуравајућим прстеном (2), користећи уређај KM-396 да бисте правилно поставили прстен.
Уградите планетарни зупчаник (3) на држач планетарног зупчаника.
