Шема 7. Систем хлађења дизел мотора Y22DTH (Opel Frontera B)

Легенда дијаграма 7

Компоненте

• К13 - релеј вентилатора хладњака
• К14 - релеј вентилатора хладњака
• К62 - релеј вентилатора хладњака
• М19 - електромотор вентилатора хладњака
• М20 - прикључак електромотора вентилатора хладњака
• X40 - утикачи за вентилаторе хладњака у моторном простору

Тачке "масе" (-)

• 5 - моторни простор, лева страна

Скраћенице

• 30 - терминал 30 константно напајање
• 50A - 50 ампера
• 80A - 80 ампера
• FL2 - главни осигурач FL2
• FL6 - главни осигурач FL6
• Y22DTH - дизел мотор запремине 2,2 л стандарда Еуро 3 са турбо пуњењем и увећане снаге
• Y22SE - 2.2L Euro 3 бензински мотор са степеном компресије од 9.5 - 10.0

Отворите велику слику на новој картици →

---

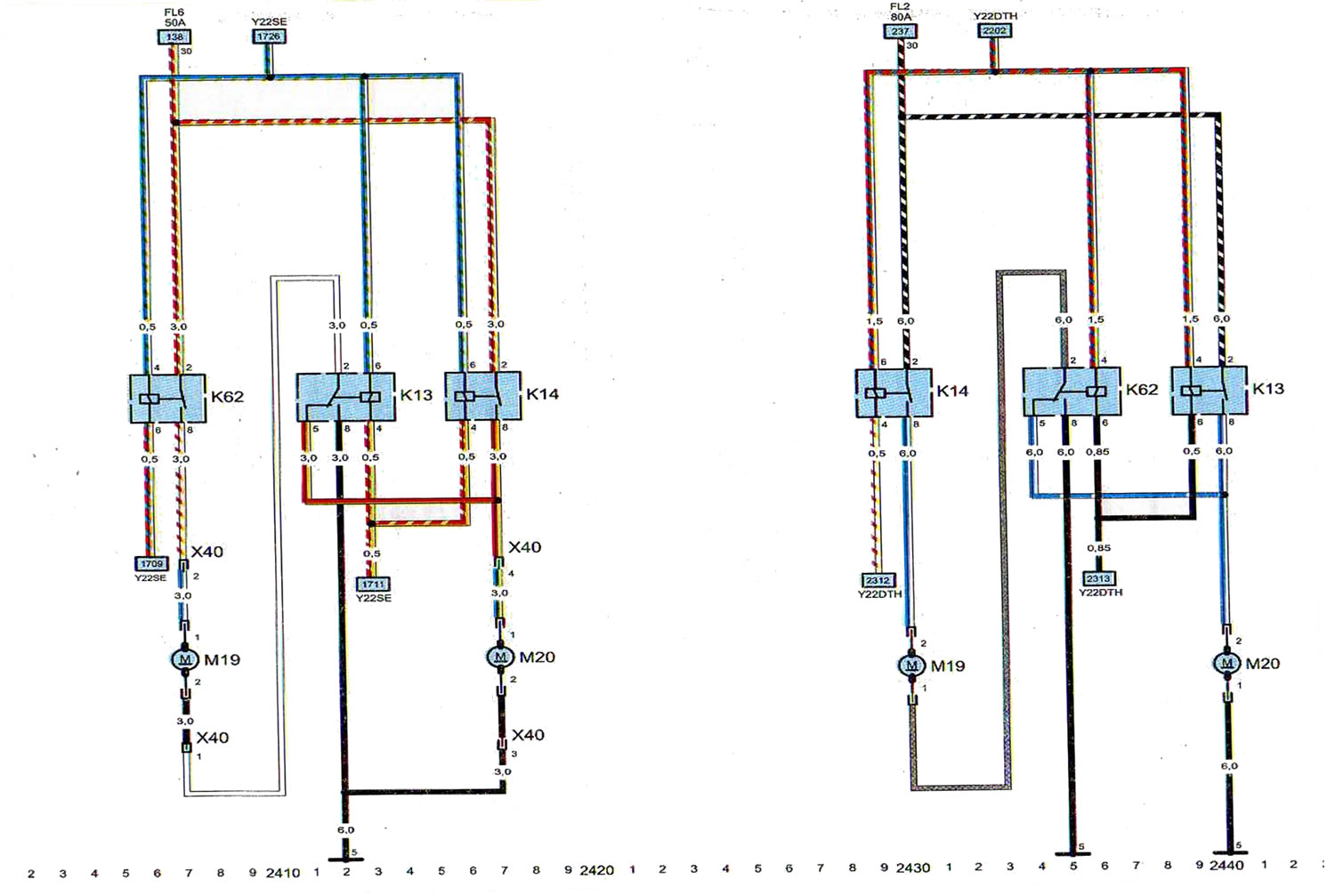

Дијаграм 7. Систем хлађења дизел мотора Y22DTH.
