Легенда дијаграма 6
Компоненте
- A7 - Управљачка јединица мотора
- Б10 - Сензор температуре моторног уља
- Б12 - сензор температуре расхладне течности
- Б19 - сензор положаја педале гаса
- Б29 - Сензор притиска расхладног средства клима уређаја
- Б46 - сензор масеног протока ваздуха
- Б110 - сензор атмосферског притиска
- FB5 - осигурач
- K18 - Релеј управљачке јединице мотора
- Y4 - вентил система рециклаже ОХ
- Y8 - вентил за смањење притиска појачаног ваздуха
- Y17 - електромагнетни вентил вакуумског пријемника
- Y29 - Сензор положаја гаса
- Y59 - вентил актуатора заклопки усисног колектора
Везе
- X12 - Каблови инструмент табле и моторног простора
- X16 - Каблови инструмент табле и моторног простора
- X17 - Каблови инструмент табле и моторног простора
- X19 - Каблови мотора и мењача
- X91 - Каблови мотора
- X92 - Каблови управљачке јединице мотора
- X93 - Каблови управљачке јединице мотора
Тачке "масе" (-)
- 4 - моторни простор, са десне стране
- 5 - моторни простор, лева страна
Скраћенице
- 15 - напон паљења
- 30 - стално под напоном терминал 30
- З0А - 30 ампера
- Клима уређај
- CLS - Сензор положаја педале квачила
- FL6 - главни осигурач FL6
- ГИД - Графички информативни приказ
- INS - инструмент табла
- SL - стоп светла
- TLS - Прекидач показивача правца
- WEG - брзиномер
Отворите велику слику на новој картици →

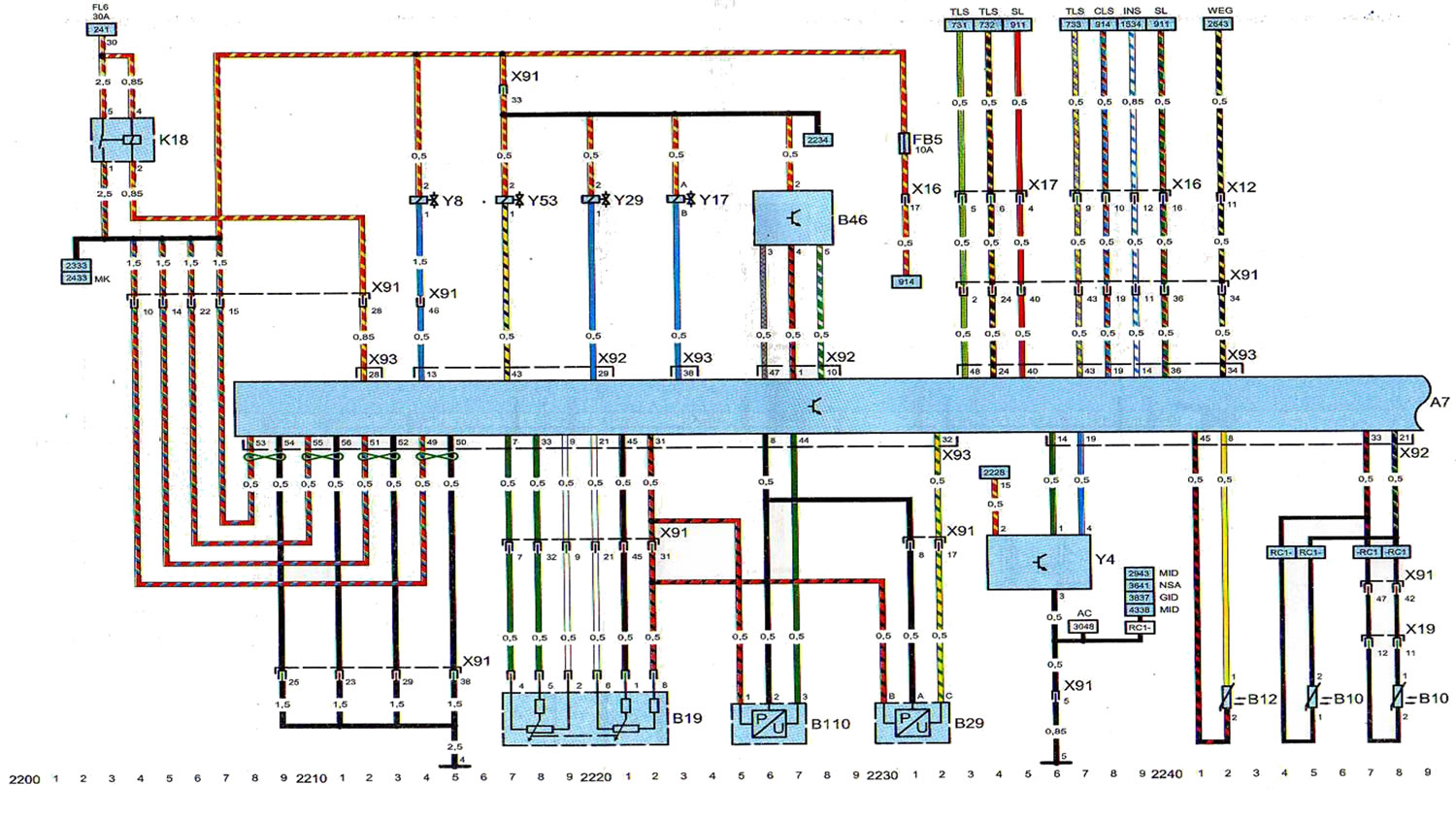

Дијаграм 6. Систем напајања и управљачка јединица дизел мотора Y22DTH.
Легенда дијаграма 6 (наставак)
Компоненте
- A7 - Управљачка јединица мотора
- А9 - јединица за претходно загревање
- Б18 - сензор притиска појачаног ваздуха
- Б34 - сензор положаја радилице
- Б45 - потенциометар за отварање заклопке усиса ваздуха
- К17 - релеј грејача горива филтера за гориво
- К97 - релеј за прекидач сензора температуре спољашњег ваздуха
- R7 - грејни елемент грејача горива
- R8 - грејачи
Везе
- X10 - Каблови за моторни простор и каросерију
- X14 - Каблови инструмент табле и моторног простора
- X16 - Каблови инструмент табле и моторног простора
- X19 - Каблови мотора и мењача
- X27 - каблови за каросерију
- X91 - Каблови мотора
- X92 - Каблови управљачке јединице мотора
- X93 - Каблови управљачке јединице мотора
- X97 - Каблови мотора и моторног простора
Тачке "масе" (-)
- 5 - моторни простор, лева страна
- 6 - спрат у "тунелу" централне конзоле
Скраћенице
- 15 - напон паљења
- 15a - 15 ампера
- 20A - 20 ампера
- 30 - стално под напоном терминал 30
- 31 - терминал за уземљење (-)
- 40A - 40 ампера
- Клима уређај
- FB6 - осигурач FB6
- ФЦ12 - осигурач ФЦ12
- FL4 - главни осигурач FL4
- FIL - филтер за гориво са грејачем
- ГИД - Графички информативни приказ
- ИМО - имобилизатор (систем против крађе)
- INS - инструмент табла
- MID - Вишеинформативни дисплеј
- МК - систем хлађења
- TID - приказ путног рачунара
Отворите велику слику на новој картици →

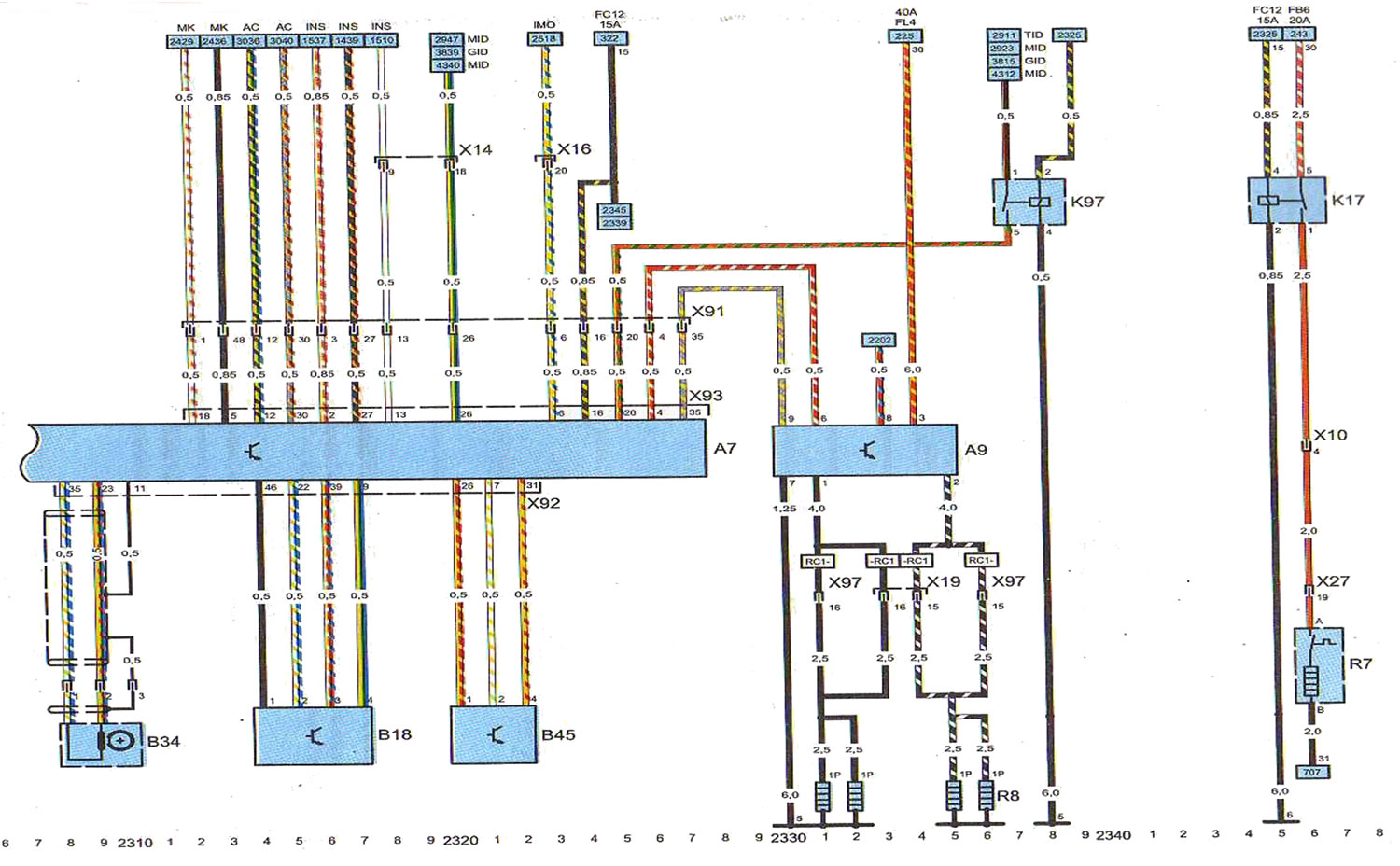

Дијаграм 6. Систем напајања и управљачка јединица дизел мотора Y22DTH (наставак).
