Unitate electrică de control al oglinzii — Verificare și înlocuire (Opel Zafira A)

Verificarea și înlocuirea unității de comandă pot fi necesare dacă există defecțiuni la acţionarea electrică. Algoritmul complet pentru identificarea elementelor defecte pentru diverse defecțiuni este prezentat în Capitolul 15 "Caroseria" (vezi "Oglinda retrovizoare laterală - Verificare și înlocuire").

Pentru a efectua lucrarea, veți avea nevoie de un multimetru.

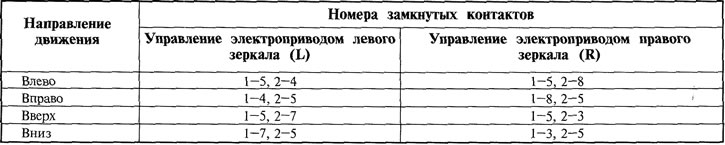

Tabelul 14.18. Diagrama de închidere a contactului unității de comandă electrică a oglinzii

Examinare

1. Pregătiți vehiculul pentru lucru (vezi "Pregătirea mașinii pentru întreținere și reparație").

2. Folosind o șurubelniță cu fantă subțire, ridicați și scoateți unitatea de comandă a oglinzii electrice din ornamentul ușii.

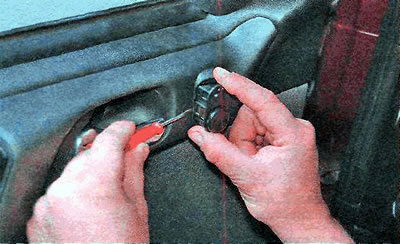

Astra

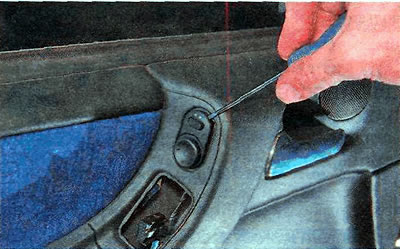

Zafira





3. Apăsați încuietoarea, deconectați conectorul cablajului și scoateți unitatea.

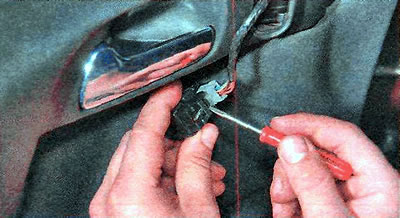

Astra

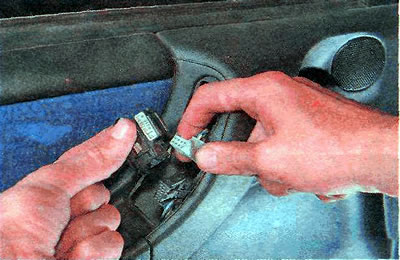

Zafira

Examinare

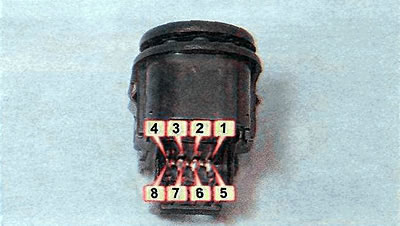

Verificarea unității de comandă a acționării oglinzii electrice implică verificarea cu un multimetru în modul de continuitate a circuitului pentru închiderea corectă a contactului în diferite poziții ale cheii și comutatorului. Dacă blocul este defect, îl înlocuim.





Instalăm unitatea de comandă a oglinzii electrice în ordine inversă.
