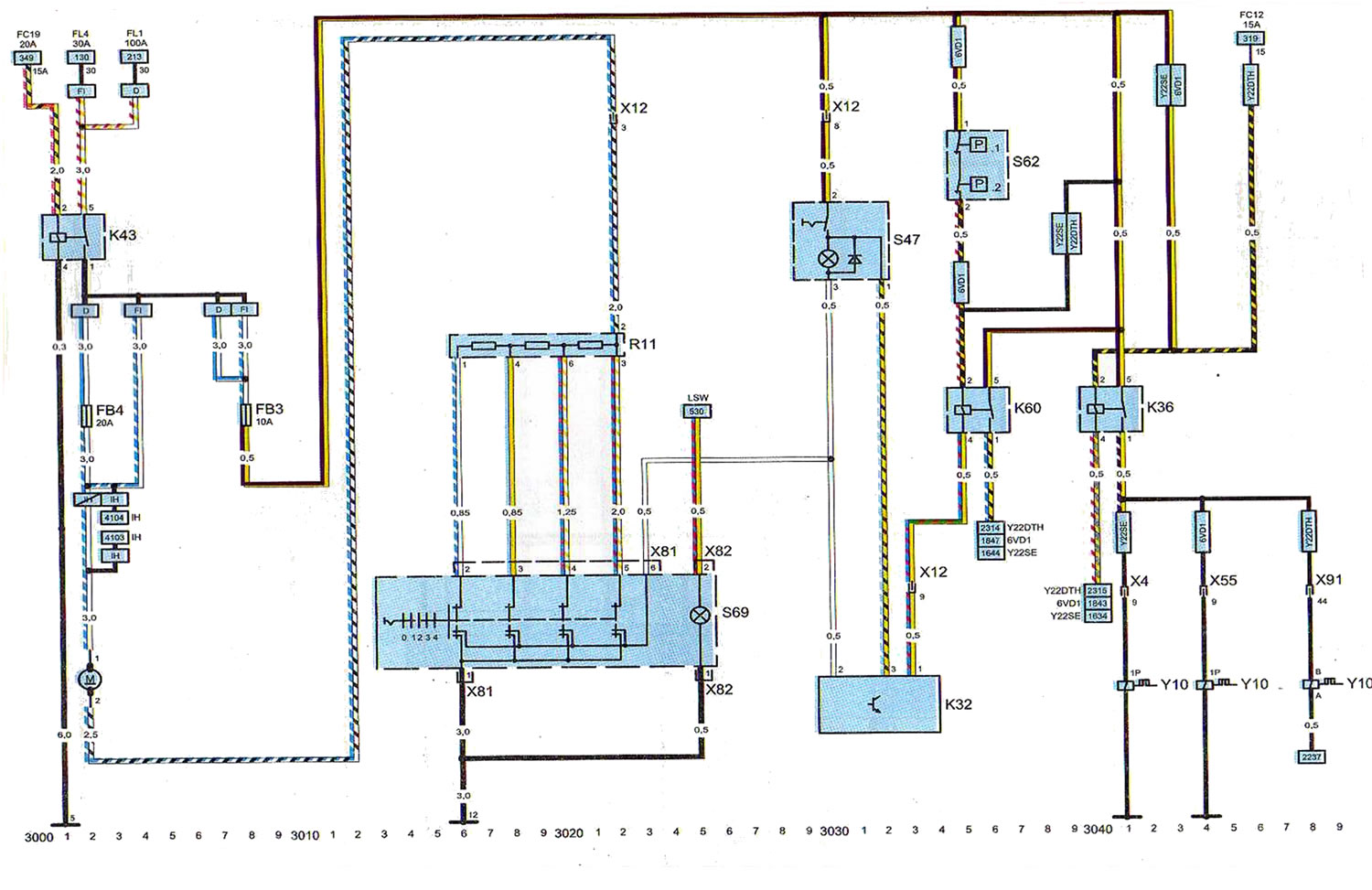

Legenda diagramei 8
Componente
- FB3 - siguranță
- FB4 - siguranță
- K32 - comutator termic pentru aparatul de aer condiționat
- K36 - releu compresor aer condiționat
- K43 - releu ventilator habitaclu
- K60 - releu de aer condiționat
- M12 - motor electric al suflantei de aer din cabină
- R11 - rezistența ventilatorului de aer din cabină
- S47 - comutator aer condiționat
- S62 - Senzor de presiune a agentului frigorific pentru aparatul de aer condiționat
- S62.1 - Senzor de joasă presiune pentru agentul frigorific al aparatului de aer condiționat
- S62.2 - Senzor de înaltă presiune pentru agentul frigorific al aparatului de aer condiționat
- S69 - Comutator ventilator habitaclu
- Y10 - ambreiaj compresor aer condiționat
Conexiuni
- X4 - Cablajul motorului în compartimentul motorului
- X12 - Cablajul compartimentului motorului și al tabloului de bord
- X17 - Cablajul compartimentului motorului și al tabloului de bord
- X55 - Compartiment motor și cablaj motor
- X81 - Cablajul comutatorului ventilatorului de aer al tabloului de bord și al cabinei
- X82 - Cablajul comutatorului ventilatorului de aer al tabloului de bord și al habitaclului
- X91 - Compartiment motor și cablaj motor
Puncte de "masă" (-)
- 5 - compartimentul motorului, partea stângă
- 12 - etajul din "tunelul" consolei centrale
Abrevieri
- Motor pe benzină 6VDI
- 15 - tensiune de aprindere
- 15A - 15 amperi
- 15A - tensiune de aprindere (15 amperi)
- 20A - 20 amperi
- 30 - terminalul 30 alimentat permanent
- ZOA - 30 amperi
- 100A - 100 amperi
- D - motor diesel
- FC12 - siguranța FC12
- FC19 - siguranța FC19
- Fl - motor pe benzină
- FL1 - siguranța principală FL1
- FL4 - siguranța principală FL4
- IH - încălzitor de parcare
