Legenda diagramei 13
Componente
- E10 - lumină plăcuță de înmatriculare stânga
- E11 - Lampă de înmatriculare dreapta
- E24 - lumină de frână suplimentară
- S3 - comutator coloană de direcție
- S3.2 - comutator de rotire
- S3.3 - Comutator pentru faruri cu fază lungă și semnalizare luminoasă
- S3.4 - Comutator pilot automat
- S24 - semnal sonor
Conexiuni
- X22 - cablaj caroserie și tablou de bord
- X24 - cablaj caroserie și tablou de bord
- X27 - cablaj caroserie
- X28 - Cablaj caroserie și portieră spate
- X35 - cablajul luminii caroseriei și a plăcuței de înmatriculare
- X53 - cablaj caroserie
Abrevieri
- Motor pe benzină 6VDI
- 10A - 10 amperi
- 15 - tensiune de aprindere
- 15A -15 amperi
- 31 - conexiune la masă (-)
- AB - airbag
- AZV - cârlig de remorcare
- D - motor diesel
- FC4 - siguranța nr. 4
- FC14 - siguranța nr. 14
- FC15 - siguranța nr. 15
- FI - mașină cu motor pe benzină
- HSH - încălzire lunetă
- HWS - Comutator lumini de avarie
- INS - panou de instrumente
- KZL - becuri pentru iluminarea plăcuței de înmatriculare
- LWB - ampatament lung
- MUT - cronometru
- SL-M - lumină de frână suplimentară
- SLS - comutator de lumină de frână
- SWB - ampatament scurt
- SWSC-L - comutator coloană direcție stânga
- TL - lumini de semnalizare
Deschide imaginea mare într-o filă nouă →

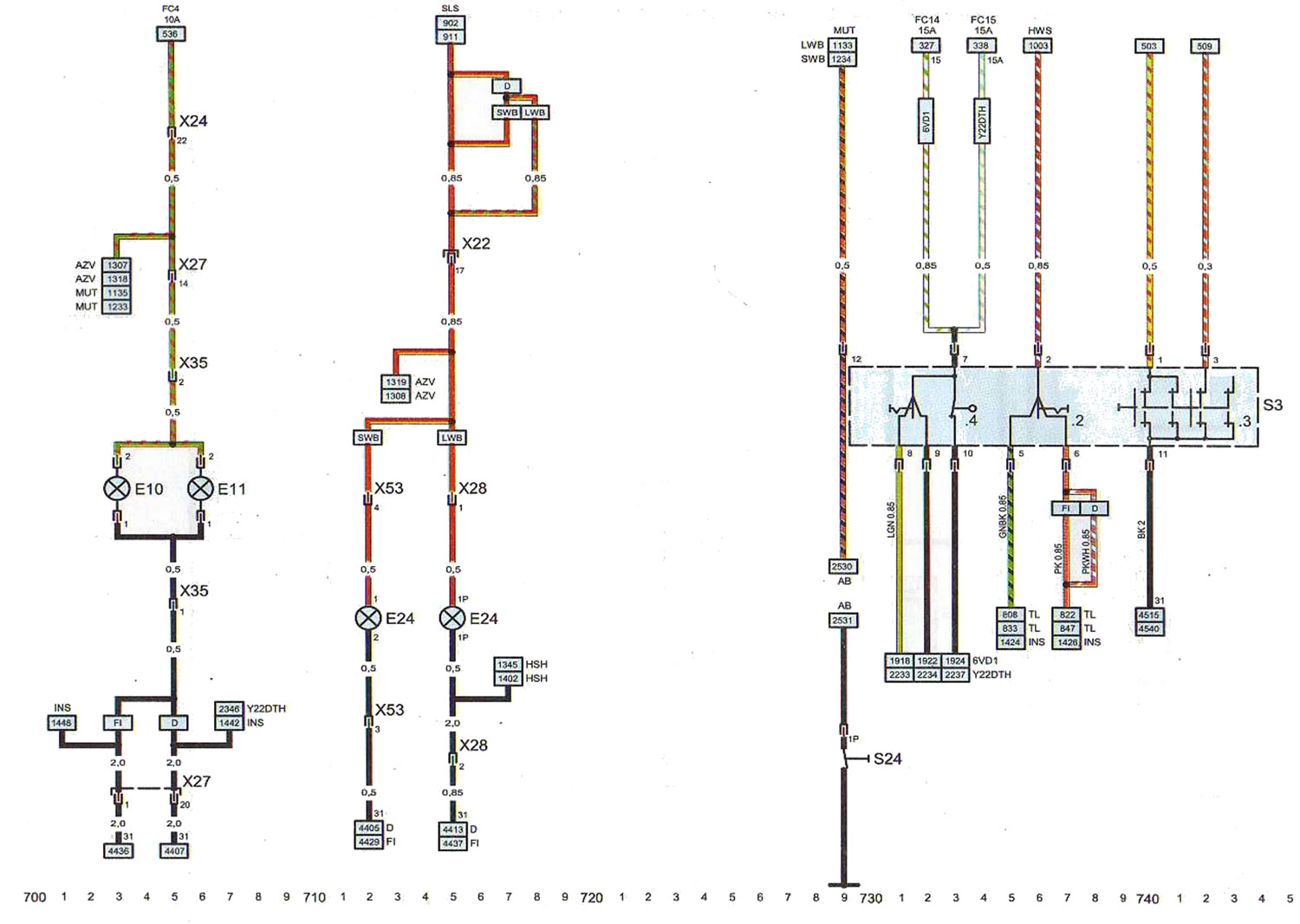

Schema 13. Lumină plăcuță de înmatriculare, lumină de frână suplimentară, comutator coloană de direcție stângă.
