Demontare și instalare arcurilor lamelare
Demontarea
1. Plasați elevatorul sub puntea spate, ridicați puntea astfel încât amortizoarele să fie comprimate și deșurubați piulițele care le fixează de jos.
2. Scoateți amortizoarele de pe suporturi.
3. Deșurubați piulițele, scoateți șaibele și scara pliantă.
4. Scoateți suportul șurubului în U și ridicați puntea astfel încât să puteți plasa un suport sub punte, în afara arcului.
5. Deșurubați conexiunea cu șuruburi dintre obrazul arcului și suspensia din spatele arcului și eliberați arcurile.
6. Rugați un asistent să țină arcul, să slăbească piulița și să scoată știftul de susținere din partea din față a arcului.
7. Acum poți scoate izvorul.
Bucșa din cauciuc-metal a ochiului arcului frontal poate fi înlocuită dacă este necesar. Pentru a face acest lucru, bucșa veche este presată afară, iar cea nouă este presată înăuntru. Alte elemente de montare a arcului din cauciuc pot fi, de asemenea, înlocuite.
Instalare
Montarea arcului se face după cum urmează:
1. Așezați arcul în fața punții și introduceți știftul.

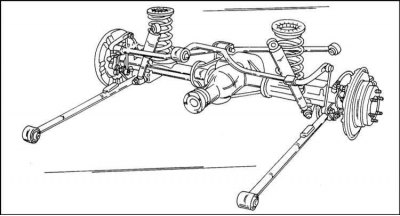

2. Montați suportul arcului spate cu bucșe de cauciuc noi. Detaliile unității sunt prezentate în ilustrație.
3. Ungeți bucșele și obrazul cu vaselină de cauciuc.
4. Strângeți manual, deocamdată, elementele de fixare cu arc din față și din spate. Strângerea finală se efectuează după ce vehiculul a fost coborât pe roți.
5. Coborâți puntea pe arc și introduceți șurubul central.

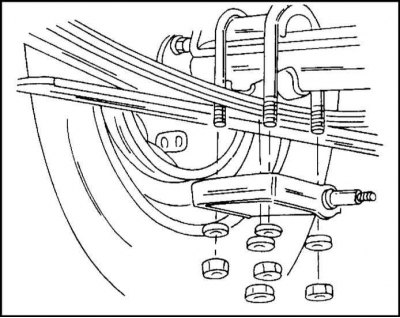

6. Așezați scara pliantă și instalați toate piesele prezentate în ilustrație.
7. Strângeți piulițele după ce coborâți vehiculul pe roți.
8. Instalați amortizorul pe suportul scării pliante.
9. Strângeți piulița cu mâna.
10. Coborâți vehiculul pe roți și strângeți toate conexiunile la cuplurile specificate mai jos.
11. În final, strângeți piulițele roților la cuplul specificat.
Demontare și instalare amortizorului
Demontarea și instalarea amortizorului pe arcurile lamelare nu este dificilă. Pentru a face acest lucru, trebuie să ridicați podul cu un lift, astfel încât amortizoarele să fie ușor comprimate. După aceasta, deconectați amortizoarele din partea superioară și inferioară și scoateți-le.
Pentru a verifica amortizorul, prindeți-l vertical cu ajutorul ochiului inferior într-o menghină. Împingeți partea superioară a amortizorului în afară și înăuntru. Ar trebui să simți rezistență. Dacă nu se simte rezistență în niciun loc, amortizorul trebuie înlocuit. Dacă bucșa ochiului inferior al amortizorului este deteriorată, aceasta din urmă poate fi înlocuită.
Amortizorul se instalează în ordine inversă demontării sale. Strângeți piulițele de montare la un cuplu de 40 Nm.

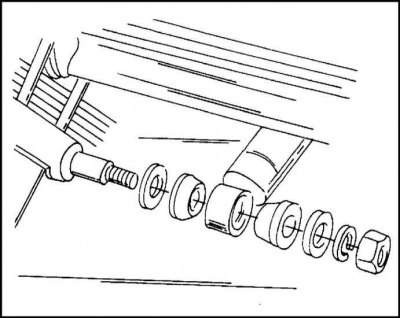

Ansamblul unității de montare a amortizorului inferior este prezentat în ilustrație.
