Mâner interior
Demontarea
1. Scoateți panoul ornamentului ușii și folia de protecție.

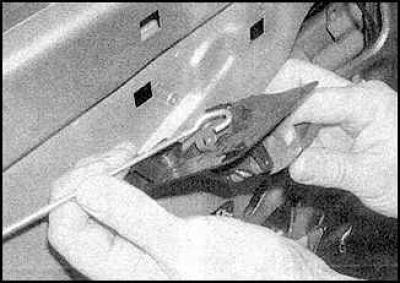

2. Glisați mânerul înainte și scoateți-l de pe ușă.
3. Rotiți mânerul în sens invers acelor de ceasornic și deconectați tija de blocare.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
Mâner exterior al ușii din față
Demontarea
1. Scoateți panoul ornamentului ușii și folia de protecție.
2. La modelele cu airbag-uri laterale, scoateți senzorul de impact și suportul de montare.
3. Deșurubați piulițele de fixare a mânerului (indicat prin săgeți).

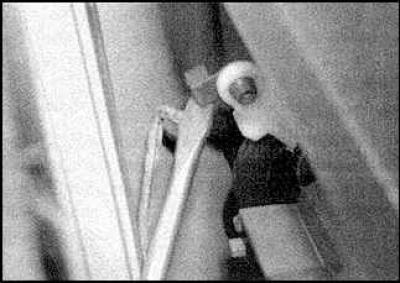

4. Scoateți mânerul de pe ușă. Deconectați conectorul de conectare dacă este necesar.

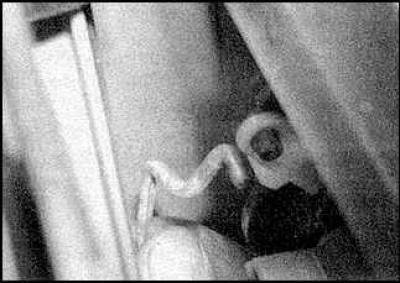

5. Scoateți clema.
6. Deconectați tija de blocare.
7. Scoateți mânerul.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
Mâner exterior al ușii din spate
Demontarea

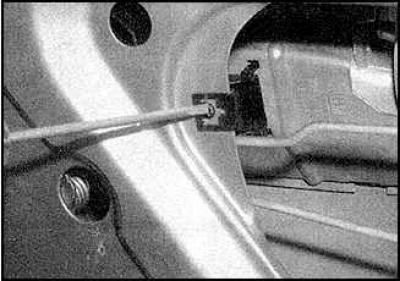

1. Scoateți panoul ornamental și folia de protecție.

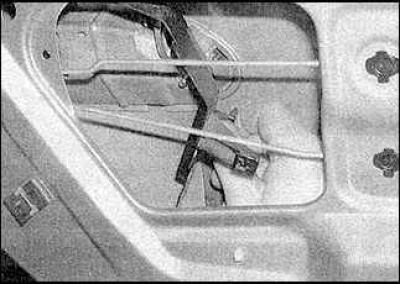

2. Slăbiți șuruburile de montare.

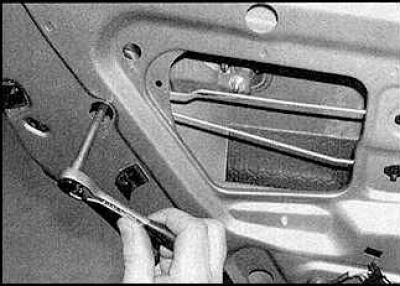

3. Scoateți panoul de protecție.
4. Deșurubați piulițele de fixare.

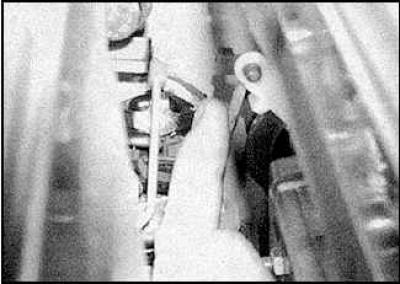

5. Scoateți placa de montare.
6. Deconectați tija de blocare de la mâner.
7. Scoateți mânerul.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
Tambur de blocare a ușii din față (modele cu un tambur de blocare convențional)
Demontarea
1. Scoateți mânerul exterior al ușii.
2. Introduceți cheia în încuietoare și rotiți-o spre dreapta.
3. Scoateți inelul de reținere și scoateți tamburul din spatele închizătorului.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
Tambur de blocare a ușii din față (modele cu un tambur de blocare cu rotație liberă)

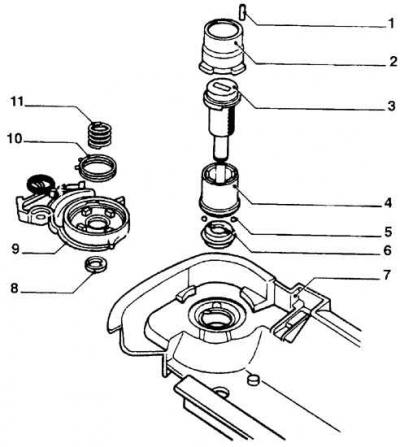

Componentele tamburului de blocare a ușii din față (modele cu un tambur de blocare cu rotație liberă)
1. Pin
2. Carcasă
3. Toba castelului
4. Bucșă
5. Minge
6. Cuplaj
7. Paranteză
8. Mașină de spălat
9. Suport și pârghie
10. Primăvara
11. Primăvara
Demontarea
1. Scoateți mânerul exterior al ușii.
2. Marcați poziția de instalare a tamburului și scoateți știftul de blocare.
3. Scoateți tamburul de blocare.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
Încuietoare ușii din față
Demontarea
1. Scoateți panoul ornamental și folia de protecție de pe ușă.
2. Scoateți senzorul de impact și suportul de montare dacă este necesar.
3. Scoateți mânerul exterior al ușii.

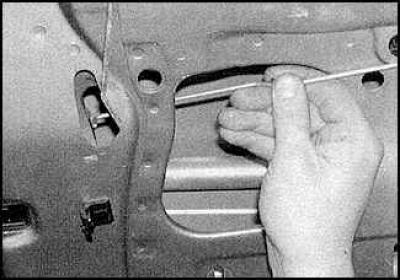

4. Deconectați conectorul de conectare a închiderii centralizate.

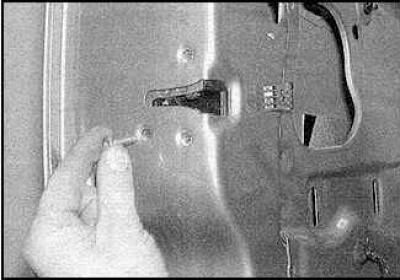

5. Deconectați tijele de la blocare.
6. Deșurubați cele trei șuruburi de montare și scoateți încuietoarea.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
Încuietoare ușii din spate
Demontarea
1. Scoateți panoul interior al ușii și folia de protecție.

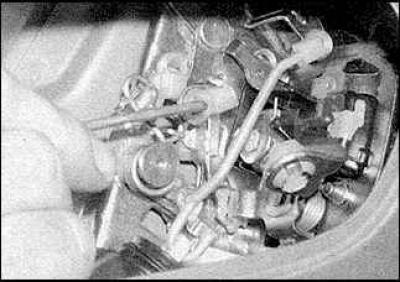

2. Scoateți mânerul exterior al ușii.

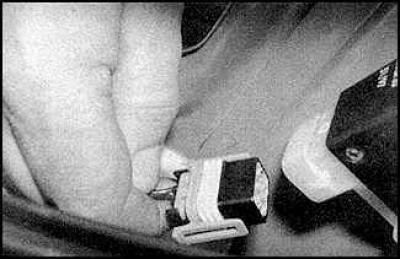

3. Deconectați tijele de la blocare.
4. Deconectați conectorul de conectare.

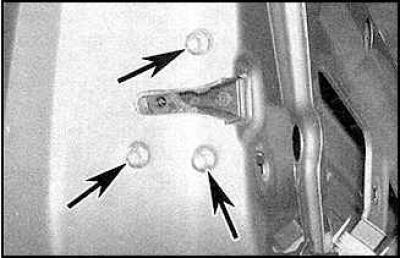

5. Deșurubați șuruburile de montare (indicat prin săgeți).
6. Scoateți încuietoarea.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
