Povlačenje
1. Skinite prednji branik.

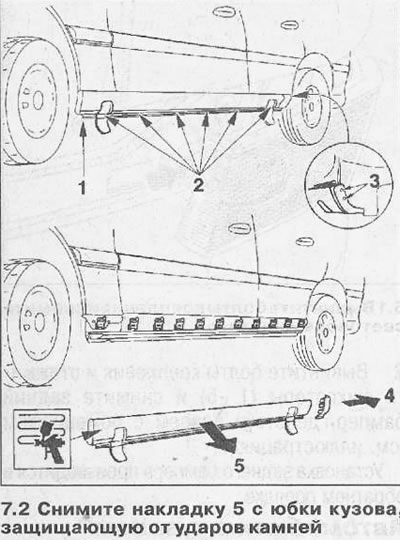

2. Uklonite zaštitu od kamenja 5 tako da odvrnete vijak 1 i istisnete šest ekspandirajućih zasuna 2, kao i dva zasuna 3; (pogledajte ilustraciju).
3. Uklonite potporne kutove 4 jastučića i otpustite jastučić od 11 kopči (vidi sliku 7.2).
4. Uklonite oblogu blatobrana.

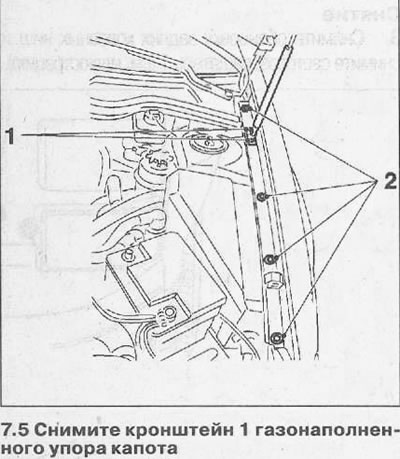

5. Odvijte pričvrsne vijke i uklonite držač 1 graničnika poklopca motora punjenog plinom (pogledajte ilustraciju)
6. Odvijte četiri vijka 2 koji pričvršćuju krilce na blatobran (vidi sliku 7.5).

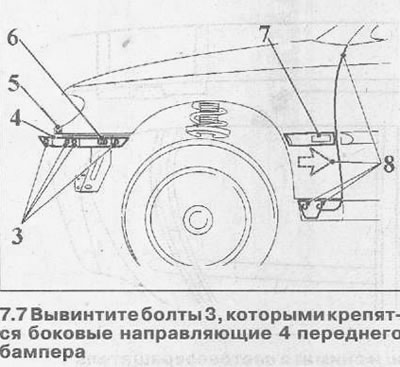

7. Odvijte vijke 3 koji pričvršćuju bočne vodilice 4 prednjeg branika (pogledajte ilustraciju).
8. Odvrnite vijak 5 oplate i vijak 6 (vidi sliku 7.5).
9. Uklonite repetitor 7 pokazivača smjera (vidi sliku 7.5).
10. Odvijte četiri vijka 8 koji pričvršćuju krilo na A-stup (vidi sliku 7.5).
11. Odvojite krilca, oslobodite ih od brtvene mase i izvadite iz tijela. Brtvena masa se može rezati ili omekšati zagrijavanjem fenom.
12. Uklonite ostatke brtvene mase sa sjedišta krila na karoseriji, pazeći da ne oštetite lak.
Montaža
Krila se postavljaju u nizu. obrnuto povlačenje. Istodobno je potrebno održavati nominalne vrijednosti razmaka, a također nanijeti sloj brtvila na spojne površine tijela.

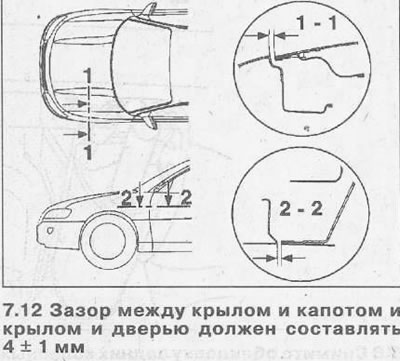

Razmak između blatobrana i haube i blatobrana i vrata trebao bi biti 4±1 mm (pogledajte ilustraciju).
