Знешні шарнір прывада — зняцце, замена і ўстаноўка ахоўнага чахла (Opel Zafira A)

Змест: Зняцце ⬇ Ўстаноўка ⬇

Неабходнасць выканання аперацыі павінна быць вызначана падчас праверкі тэхнічнага стану прывадаў перадпакояў колаў (гл. "Прывады перадпакояў колаў — праверка тэхнічнага стану"). У камплекце са Шрусам або ў складзе яго рамонтнага камплекта звычайна пастаўляюцца ўсе дэталі, якія патрабуюць замены пры выкананні аперацыі, калі не, то гэтыя дэталі неабходна набыць асобна:

змазка для Шрусаў у неабходнай колькасці (110-130 г);
новы ахоўны чахол шарніра;
стопорнае кольца шарніра;
новыя хамуты мацавання ахоўнага чахла.

Для выканання працы спатрэбяцца:

адмысловыя абцугі для ўсталёўкі хамутоў мацавання чахлоў Шрусаў, абцугі ці бакарэзы;
здымнік вонкавых стопорных кольцаў.

Зняцце

1. Здымаем прывад у зборы (гл. "Прывад пярэдняга колы — зняцце і ўстаноўка").

2. Пры дапамозе шлицевой адвёрткі расціскаем замак вонкавага хамута.

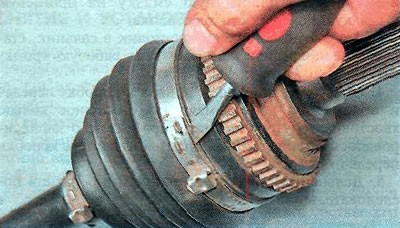

3. Падчапіўшы шлицевой адвёрткай, выводны канец хамута з зачаплення з яго замкам і здымаем хамут. Хамут можна зняць, разрэзаўшы яго пры дапамозе бакарэзаў (гл. "Унутраны шарнір прывада - зняцце, замена ахоўнага чахла і ўстаноўка").

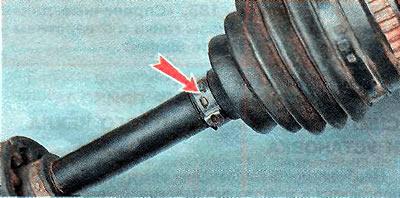

4. Аналагічнай выявай здымаем унутраны хамут ахоўнага чахла Шруса.

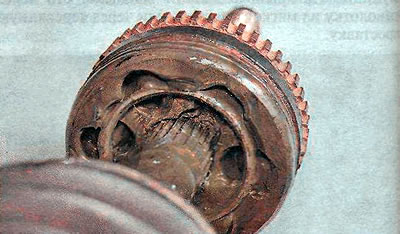

5. Зрушваем чахол па вале ад Шруса.

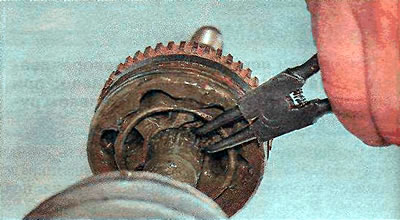

6. Пры дапамозе здымніка вонкавых стопорных кольцаў расціскаем стопорное кольца і здымаем Шрус з вала прывада.

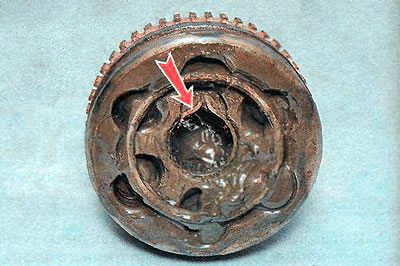

7. Калі шарнір будзе выкарыстоўвацца паўторна, здабываем з яго стопарнае кольца.

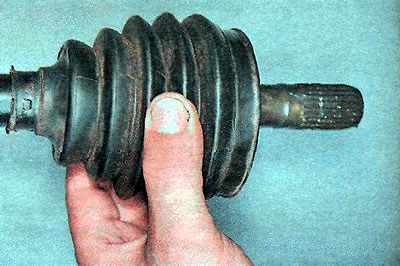

8. Здымаем чахол з вала прывада.

Ўстаноўка

1. Калі будзе выкарыстоўвацца стары шарнір, прамываем яго ў газе, выціраем чыстай тканінай і даем высахнуць.

2. Усталёўваны ў шарнір стопорное кольца.

3. Каб не пашкодзіць новы чахол пры ўстаноўцы, абмотваем шлицы вала ізаляцыйнай стужкай.

4. Апранаем на вал новы ахоўны чахол, зрушваем яго да цэнтра вала і выдаляем ізаляцыйную стужку.

5. Змазваем шлицы вала спецыяльнай змазкай для Шрус.

6. Пры дапамозе здымніка вонкавых стопорных кольцаў расціскаем стопорное кольца і надзяваем Шрус на вал прывада, кантралюючы пры гэтым трапленне стопорного кольца ў проточку вала.

7. Запаўняем шарнір змазкай (гл, "Даведачныя дадзеныя") для шарніраў роўных кутніх хуткасцяў і частка змазкі закладваем у ахоўны чахол (гл. "Унутраны шарнір прывада - зняцце, замена ахоўнага чахла і ўстаноўка").

8. Зрушваем ахоўны чахол у бок шарніра так, каб вялікі ўшчыльняльны пояс ахоўнага чахла быў цалкам надзеты на корпус шарніра, (малы ўшчыльняльны пояс устаў у проточку вала (паказана пры знятым шарніры і ахоўным чахле).

9. Прыпадняўшы ўшчыльняльны пояс малога дыяметра шлицевой адвёрткай, які выпускаецца з унутранай паражніны чахла паветра.

10. Усталёўваны вялікі і малы хамуты ахоўнага чахла. Пры дапамозе адмысловых абцугоў ды ўсталёўкі хамутоў ці бакарэзаў зацягваем вялікі і малы хамуты ахоўнага чахла. Хамуты ўсталёўваны з улікам кірунку кручэння прывада. Вонкавы канец хамутоў павінен быць накіраваны ў бок, процілеглую кручэнню прывада пры руху наперад.
