Ручайковы рамень прывада дапаможных агрэгатаў — зняцце і ўстаноўка (Opel Omega B2)

Зняцце

1. Зніміце пырскавік (абарону) рухавіка.

2. Абазначце напрамак вярчэння ручайковага рамяня, нанёсшы на ім мелам стрэлку.

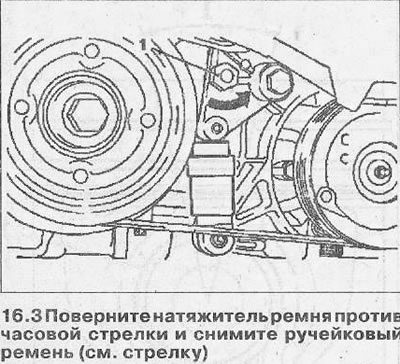

3. Павярніце ролік нацягвальніка рамяня супраць гадзіннікавай стрэлкі з дапамогай тарцовай галоўкі 1 і зніміце ручайковы рамень (гл. стрэлку на ілюстрацыі).

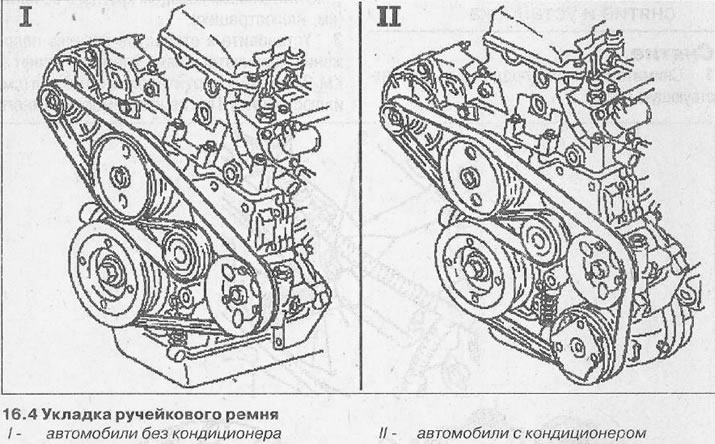

4. Абкладзеце раўчуковы рамень, прыслабіўшы нацяжэнне роліка (гл. ілюстрацыю). Нацягвальнік раўчукавага рамяня.



5. Зніміце ручайковы рамень.

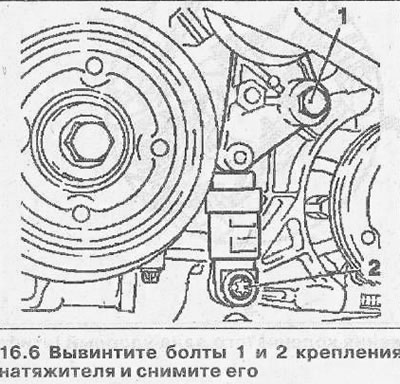

6. Выкруціце балты 1 і 2 мацавання нацягвальніка і зніміце яго (гл. ілюстрацыю).

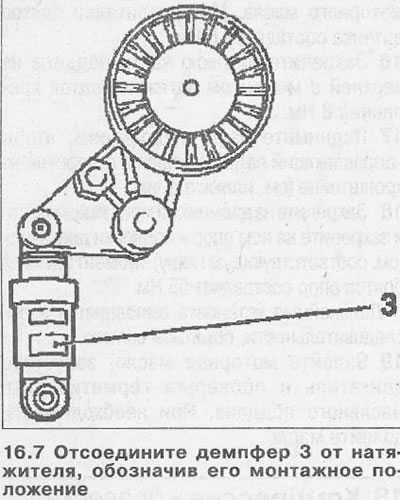

7. Адлучыце дэмпфер 3 ад нацягвальніка, пазначыўшы яго мантажнае становішча (гл. ілюстрацыю).

Увага! Рэкамендуецца ўкладваць дэмпфер нацягвальніка толькі вертыкальна.

8. Падлучыце дэмпфер да нацягвальніка, зацягнуўшы ніт мацавання з дадаткам намаганні 23 Нм.

9. Усталюеце нацягвальнік на кранштэйн і замацуеце яго з момантам зацяжкі ботаў 42 Нм, а дэмфер нацягвальніка замацуеце нітам з дадаткам высілка 23 Нм.

10. Абкладзеце раўчуковы рамень.
