Регулиране на обхвата на фаровете
Като поставите малка отвертка в слот 2, откачете държача на контролния блок (фигура 9.41). Изключете конектора на кабелите и след това извадете контролния блок от държача.

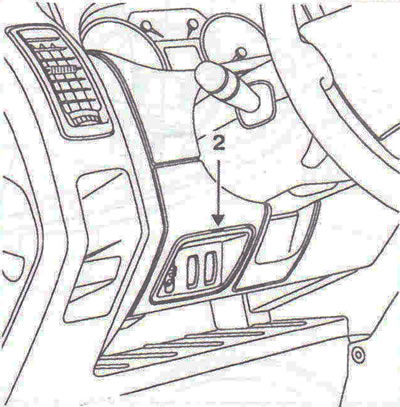

Фигура 9.41. Демонтиране и монтиране на регулатора на обхвата на фаровете.
Разпределение на контактите на регулатора на обхвата на фаровете
Предназначението на контактите на регулатора на ъгъла на светлинния сноп на фаровете е показано на фигурата 9.42.

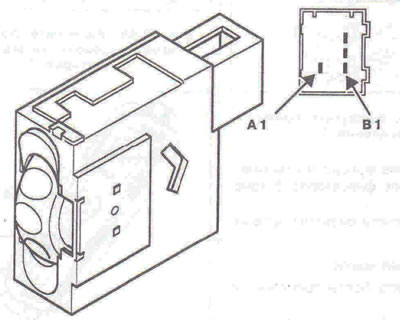

Фигура 9.42. Разположение на контактите на регулатора на ъгъла на светлинния сноп на фаровете: A1 - "+" след ключа за запалване; В1 - Свързване към "маса"; B2 - Сигнал за къси светлини; ВЗ - Изход на управляващ сигнал.
Положение на регулатора "0" - напрежението на изходния управляващ сигнал е 11 V.
Положение на регулатора "1" - напрежението на изходния управляващ сигнал е 8,5 V.
Положение на регулатора "2" - напрежението на изходния управляващ сигнал е 6 V.
Положение на регулатора "3" - напрежение на изходния управляващ сигнал 3,5 V.
Положение на регулатора "4" - изходно напрежение на управляващия сигнал 1,1 V.
