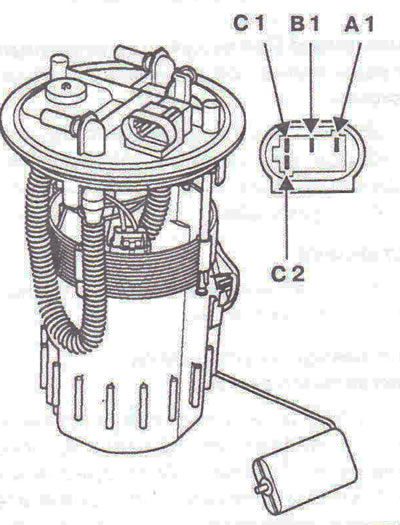

Фигура 9.80. Предназначение на контактите на сензора за ниво на горивото: A1 - Сигнал за нивото на горивото; A2, B2 - Не се използва; B1 - сензор за ниво на горивото "-"; C1 - "+" горивна помпа; C2 - "-" горивна помпа.
Уверете се, че съпротивлението на сензора се променя с движението на поплавъка.
| Ниво на горивото | Съпротивление (+/- 10 ома) | Полезен обем на горивото (+/- 5 литра) |
| Пълен резервоар | 20 | 70 |
| Резервоарът е пълен на 3/4 | 87,5 | 54 |
| Резервоарът е наполовина пълен | 155 | 38 |
| Резервоарът е пълен на 1/4 | 222,5 | 23 |
| Празен резервоар | 290 | 7 |
