Оттегляне
1. Отстранете заземяващия проводник от батерията. Развийте винтовете и отстранете пластмасовата обвивка от горната част на главата на цилиндровия блок.

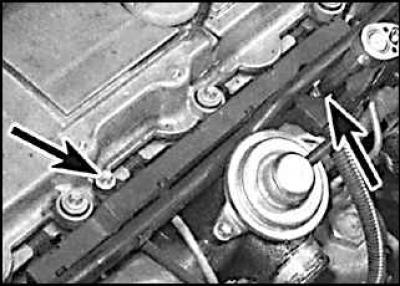

2. При турбо двигатели с ниско налягане отстранете металната и еластична тръба, свързваща изпускателния колектор с турбокомпресора, а при турбо двигатели с високо налягане отстранете тръбата, свързваща колектора с топлообменника .

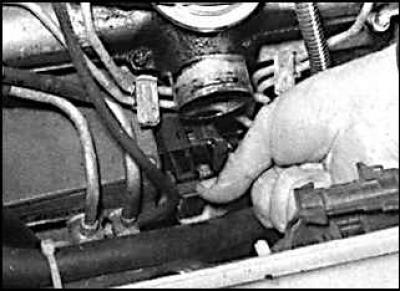

3. Отстранете винтовете (посочени със стрелка), закрепващи скобата на кабелния сноп към горната част на всмукателния колектор.

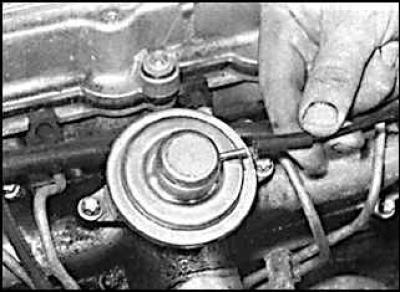

4. Разкачете електрическите конектори от сензорите за охлаждащата течност, горивната помпа за високо налягане, сензора на коляновия вал и сензора за свръхналягане в колектора и преместете скобата на снопа настрани от колектора.

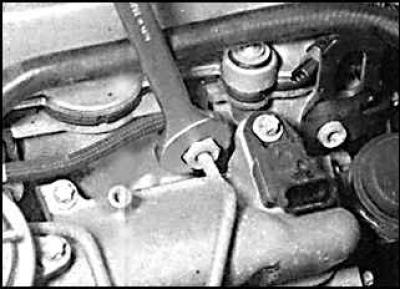

5. Отстранете вакуумната тръба от EGR клапана, разположен отгоре на колектора.

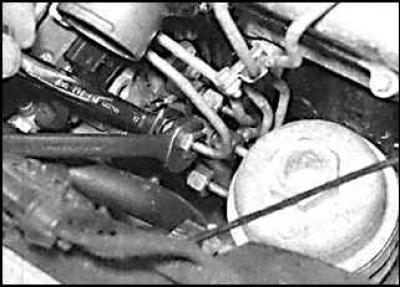

6. Развийте съединителната гайка, закрепваща тръбата за подаване на гориво към инжектора.

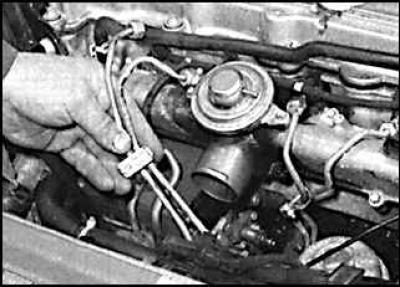

7. Развийте съединителната гайка, закрепваща тръбата за подаване на гориво към горивната помпа.

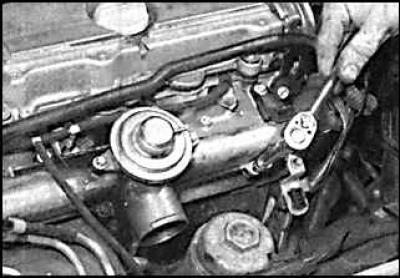

8. Отстранете тръбите за подаване на гориво от двигателя.

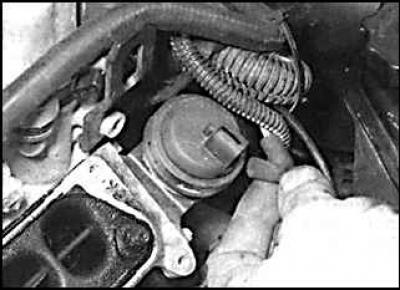

9. Равномерно и постепенно развийте болтовете и отстранете горната част на колектора.

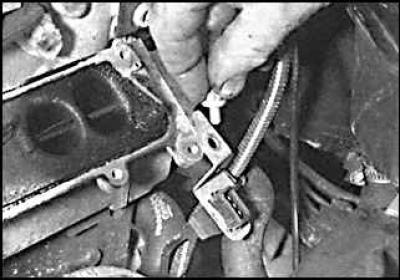

10. За да премахнете долната част на всмукателния колектор, разкачете вакуумната тръба от мембранния клапан.

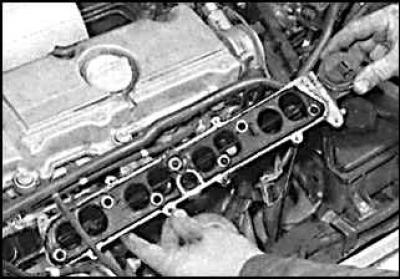

11. Отстранете болта на скобата на електрическия съединител.
12. Равномерно и постепенно развийте монтажните гайки и отстранете долната част на колектора с уплътнението от главата на цилиндъра.
Инсталиране

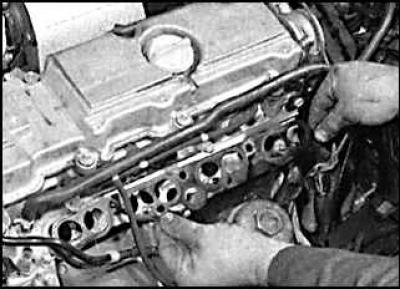

1. Монтирайте долната част на всмукателния колектор заедно с уплътнението върху главата на цилиндъра и я закрепете с гайките, като ги затегнете в диагонална последователност.
2. Свържете вакуумния маркуч на диафрагмения вентил и монтирайте скобата на електрическия съединител.
3. Монтирайте горната част на всмукателния колектор с уплътнение и я закрепете с болтове.
4. Монтирайте тръбите за подаване на гориво от горивната помпа към инжекторите.
5. Инсталирайте скобата на кабелния сноп отгоре на колектора и я закрепете с болтове.
6. Свържете електрическите съединители и свържете вакуумната тръба към EGR клапана.
7. Инсталирайте канала за всмукване на въздух и монтирайте пластмасовия кожух към главата на цилиндъра.
8. Свържете акумулатора, стартирайте двигателя и проверете горивната система за течове.
